一、夾套管的分類

  夾套(tao)(tao)(tao)管(guan)是一種具有雙層套(tao)(tao)(tao)管(guan)結(jie)構(gou)的特殊管(guan)道(dao)。管(guan)道(dao)外(wai)面套(tao)(tao)(tao)上同心的大直(zhi)徑套(tao)(tao)(tao)管(guan)，內管(guan)用(yong)(yong)于輸(shu)送工(gong)藝(yi)介質。用(yong)(yong)于保持管(guan)內輸(shu)送黏性流體、凝固性流體以及高熔點合成液等流體的流動性能和溫度，防止輸(shu)送過(guo)程中(zhong)流體在管(guan)道(dao)中(zhong)凝結(jie)而設置(zhi)的特殊管(guan)道(dao)。因夾套(tao)(tao)(tao)管(guan)伴熱具有特殊性，在工(gong)業生產(chan)中(zhong)被廣泛應用(yong)(yong)。

  ①. 按(an)套(tao)管內熱介質分類(lei)：熱水夾(jia)套(tao)、熱油夾(jia)套(tao)和蒸汽夾(jia)套(tao)，不同類(lei)型分別(bie)適用于不同的流體，設計原則是一樣的。

  ②. 按照管道(dao)的結構形式分類

   a. 全夾套。除法蘭連接部(bu)分外(wai)，所有管道組成件包(bao)括閥門在內均(jun)有夾套（即內管焊縫(feng)隱蔽型）。

   b.半(ban)夾套(tao)。除法(fa)蘭(lan)連接(jie)部分(fen)外，所有(you)管道組(zu)成件包括閥門(men)在內均(jun)沒有(you)夾套(tao)（即內管焊縫外露型）。

   c. 簡易夾套。僅直(zhi)管(guan)(guan)部(bu)分有夾套，套管(guan)(guan)內(nei)不應(ying)有焊(han)縫。

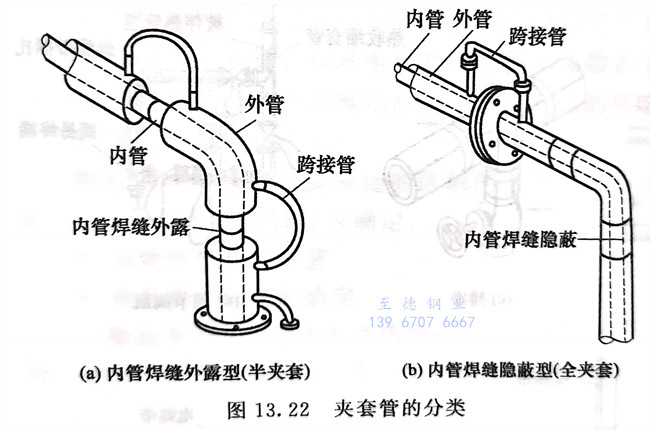

  夾(jia)套管的分類見圖13.22。

二、夾套管的(de)選型設計

 夾套(tao)管(guan)的設計條(tiao)件應符(fu)合(he)PID的要求。選型的一(yi)般要求如(ru)下(xia)。

   ①. 流體的(de)凝固(gu)點在50～100℃的(de)工藝管適宜采(cai)用內管焊縫(feng)“外露”型夾(jia)套(tao)管。

   ②. 流體的(de)凝固點高于100℃的(de)工藝管道宜采用內管焊縫“隱蔽”型(xing)夾套管。

   ③. 輸送有毒流體的工藝管(guan)道應采用(yong)內管(guan)焊縫“外露”型夾套管(guan)。

三、夾套管的設計(ji)壓力

  ①. 夾(jia)套(tao)管(guan)(guan)的內(nei)管(guan)(guan)的外(wai)壓(ya)應為外(wai)管(guan)(guan)內(nei)的伴熱介質的設計壓(ya)力。

  ②. 外管（包括(kuo)端板(ban)）的內(nei)壓應為(wei)伴熱介質的設計壓力(li)。

  ③. 壓力設(she)計的溫度(du)(du)參(can)數應取內(nei)管(guan)的工(gong)藝介質或外(wai)管(guan)內(nei)的伴(ban)熱介質的設(she)計溫度(du)(du)兩者中(zhong)最高者。

四、夾套管柔性設(she)計的設(she)計溫度

  ①. 外管取伴(ban)熱介(jie)質的(de)操作溫度。

  ②. 內(nei)管(guan)取工(gong)藝介質(zhi)或伴熱介質(zhi)的操(cao)作(zuo)溫(wen)度兩者(zhe)中最(zui)高者(zhe)，也應校核外管(guan)的環(huan)境溫(wen)度和內(nei)管(guan)的工(gong)藝介質(zhi)的操(cao)作(zuo)溫(wen)度。

工程應用(yong)：三維配(pei)管軟件內夾套管的(de)設計(ji)

  三維配管(guan)(guan)(guan)軟件內(nei)(nei)夾(jia)套(tao)(tao)管(guan)(guan)(guan)的(de)設計，對于PDS系(xi)統(tong)，同一物(wu)理坐標處(chu)不允許出現(xian)兩條管(guan)(guan)(guan)線中心線，但夾(jia)套(tao)(tao)管(guan)(guan)(guan)內(nei)(nei)管(guan)(guan)(guan)、外(wai)(wai)(wai)管(guan)(guan)(guan)屬于中心線重(zhong)合的(de)情況，模型(xing)中的(de)同一物(wu)理坐標處(chu)對內(nei)(nei)管(guan)(guan)(guan)外(wai)(wai)(wai)管(guan)(guan)(guan)同時建(jian)模，將(jiang)被系(xi)統(tong)視為(wei)錯(cuo)誤(wu)和碰(peng)撞，將(jiang)影響管(guan)(guan)(guan)道空視圖的(de)生成。未避(bi)免上述的(de)錯(cuo)誤(wu)，將(jiang)夾(jia)套(tao)(tao)內(nei)(nei)管(guan)(guan)(guan)和夾(jia)套(tao)(tao)外(wai)(wai)(wai)管(guan)(guan)(guan)分別(bie)建(jian)立到不同的(de)模型(xing)區內(nei)(nei)。

  在PDS后臺中將工藝(yi)管道上(shang)的夾(jia)套(tao)閥門(men)、標準(zhun)閥門(men)、法蘭、定(ding)位板(ban)、折流(liu)板(ban)、防沖刷板(ban)等部件在內(nei)(nei)管模型中設置為報(bao)告材料，而對應的外管模型中僅(jin)用于連(lian)接的管道材料設置為不報(bao)告材料，從而實現(xian)夾(jia)套(tao)內(nei)(nei)管和外管自動(dong)抽取ISO圖(tu)紙和導出準(zhun)確(que)資料的目的。

工程應用：某水(shui)夾(jia)套(tao)管(guan)系統(tong)的配管(guan)設(she)計

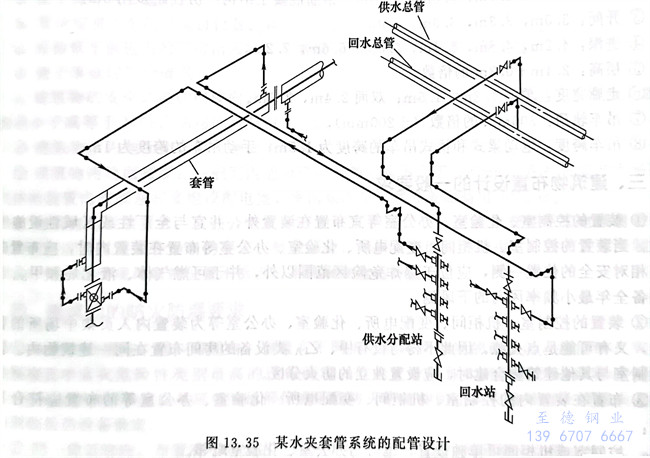

  某水(shui)夾套管(guan)系統的(de)配管(guan)設計見圖13.35。
