奧氏體不(bu)銹鋼的發展是從18-8型Cr-Ni不銹鋼開始，w(Cr)≈18%,w(Ni)=8％～10％，是最典型最基本的代表鋼種。其他奧氏(shi)體不銹鋼均是在18-8型鋼的基礎上發展起來的。

  在20世紀70年代初，為了固定奧氏體不銹鋼中的碳，防止晶間腐蝕發生，在18-8型鋼中加入了鈦，含Ti穩定化鋼10Cr18Ni9Ti是第二代奧氏體不銹鋼。在一段時間內，10Cr18Ni9Ti在不銹鋼中占有主導地位，產量最大，應用最普及，至今仍在大量生產和應用。另外，在18-8鋼的基礎上添加2％（質量分數）左右的鉬生成的奧氏體不銹鋼，稱作18-8Mo鋼，如我國生產的06Cr17Ni12Mo2Ti（0Cr18Ni12Mo2Ti）、06Cr17Ni12Mo2 （0Cr17Ni12Mo2）鋼，這些18-8Mo鋼均屬常用鋼種或通用鋼種，也是大量生產的基本鋼種。

  但是10Cr18Ni9Ti鋼也存在一定問題，如鋼液粘稠，連鑄坯表面質量差，必須進行剝皮修磨，成材率很低，成品鋼材含有TiN夾雜，純凈度低，表面拋光性能差，拉細絲斷頭多等，因此國內外相繼開發了一系列低碳和超低碳奧氏體不銹鋼，逐步取代了含Ti穩定化奧氏體不銹鋼。目前，我國除少數傳統產業仍在使用10Cr18Ni9Ti外，06Cr19Ni10（0Cr18Ni9）、06Cr17Ni12Mo2（0Cr17Ni12Mo2）已成為奧氏體不銹鋼的主導牌號。

  我國鎳(nie)資源(yuan)不足，以錳-氮(dan)代鎳(nie)，開發和推廣了200系(xi)列不銹鋼(gang)，可以降(jiang)低不銹鋼(gang)成本，具有深(shen)遠的戰略意義(yi)。

  隨著含鎳(nie)量的降低(di)，為保(bao)(bao)持奧氏體(ti)的組織狀態(tai)，必(bi)須有足夠的錳(meng)、氮(dan)來替代鎳(nie)當量。降碳降鎳(nie)，保(bao)(bao)證(zheng)必(bi)要的鎳(nie)當量，提(ti)高氮(dan)、錳(meng)、銅含量，確保(bao)(bao)了(le)奧氏體(ti)不銹(xiu)鋼(gang)的耐(nai)蝕性(xing)、組織穩定性(xing)及良好(hao)(hao)的冷加工成形(xing)性(xing)，而且降低(di)了(le)成本。國內(nei)已(yi)開發(fa)出完(wan)全(quan)無鎳(nie)的高氮(dan)醫(yi)用不銹(xiu)鋼(gang)，它(ta)與(yu)含Ni不銹(xiu)鋼(gang)相(xiang)比(bi)，具有強度與(yu)韌性(xing)的良好(hao)(hao)結合，耐(nai)蝕性(xing)耐(nai)磨性(xing)及生化性(xing)能好(hao)(hao)，并(bing)且能完(wan)全(quan)消除Ni對人體(ti)的危害，可以放心植入人體(ti)使(shi)用等(deng)優(you)點。

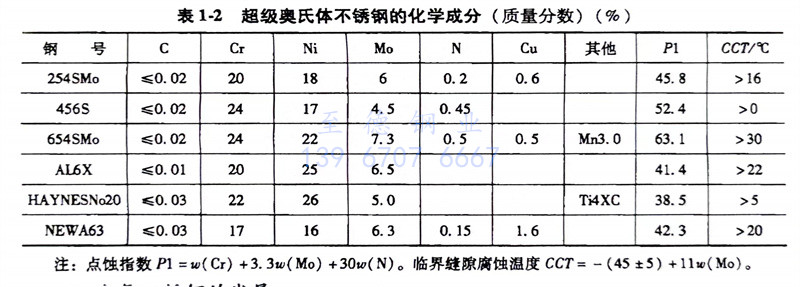

  為了提高奧氏(shi)(shi)體(ti)不銹鋼(gang)(gang)的(de)(de)耐蝕性(xing)，冶金工作者又開發了超級奧氏(shi)(shi)體(ti)不銹鋼(gang)(gang)，它是在普通奧氏(shi)(shi)體(ti)不銹鋼(gang)(gang)的(de)(de)基(ji)礎上顯著提高鋼(gang)(gang)中(zhong)Cr、Mo、N的(de)(de)含(han)量(liang)，如w(Mo)=6％的(de)(de)奧氏(shi)(shi)體(ti)不銹鋼(gang)(gang)，具有非常(chang)好(hao)的(de)(de)耐蝕性(xing)，并具有良好(hao)的(de)(de)抗(kang)點蝕性(xing)能和(he)較好(hao)的(de)(de)抗(kang)應(ying)力腐蝕性(xing)能，是鎳基(ji)合(he)金和(he)鈦合(he)金的(de)(de)代用材料。超級奧氏(shi)(shi)體(ti)不銹鋼(gang)(gang)的(de)(de)化學(xue)成分(fen)見表1-2。
