馬氏體不銹(xiu)鋼是基體為馬氏體組織，有磁性，通過熱處理可調整其力學性能的不銹鋼。馬氏(shi)體不銹(xiu)鋼主要有Cr13、Cr17兩種，常用的馬氏體不銹鋼有12Cr13、20Cr13、30Cr13、40Cr13、14Cr17Ni2、95Cr18、90Cr18MoV及32Cr13Mo等。馬氏體不銹鋼的耐蝕性稍差，但它的力學性能卻可以通過熱處理進行強化。隨著碳含量的增加，其強度、硬度和耐磨性顯著提高，因此在腐蝕性較弱的介質中（如水蒸氣），而且力學性能又要求高的條件下得到了廣泛的應用。

  但是傳統的(de)馬(ma)(ma)氏(shi)(shi)體不銹(xiu)鋼存在延(yan)展性(xing)差、冷加工成(cheng)形困難(nan)以(yi)及焊接性(xing)差的(de)缺點，影響了(le)馬(ma)(ma)氏(shi)(shi)體不銹(xiu)鋼的(de)應用范圍，因此國內(nei)外又開始研究一種抗拉強度高、延(yan)展性(xing)好(hao)、焊接性(xing)能優良(liang)的(de)馬(ma)(ma)氏(shi)(shi)體不銹(xiu)鋼，也就是人(ren)們說的(de)超級馬(ma)(ma)氏(shi)(shi)體不銹(xiu)鋼。

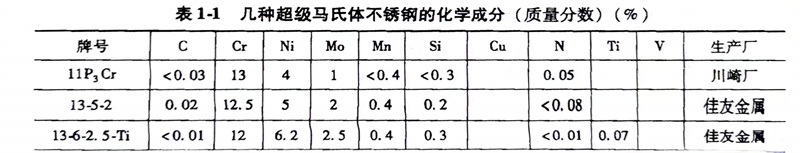

  該類馬氏體(ti)(ti)不銹鋼(gang)是在Cr13和(he)(he)(he)Cr17鋼(gang)的(de)(de)基礎上適當降低(di)碳(tan)含(han)量(liang)（w（C）＜0.03％）和(he)(he)(he)硫含(han)量(liang)（＜0.01％），增加(jia)鎳含(han)量(liang)．5％）和(he)(he)(he)(w(Ni)=4.0%~6.5%)鉬含(han)量(liang)(w(Mo)≤2.5%)，從而改善(shan)鋼(gang)的(de)(de)韌性、耐蝕性和(he)(he)(he)焊接性能(neng)，特別是在含(han)H2S和(he)(he)(he)CO2氣氛(fen)中的(de)(de)性能(neng)，可(ke)用于石油化工、天然氣的(de)(de)儲運裝置。同時，超級馬氏體(ti)(ti)不銹鋼(gang)可(ke)以代替奧(ao)氏體(ti)(ti)-鐵素體(ti)(ti)雙相不銹鋼(gang)制作結構件(jian)，因為強度高，可(ke)以減少(shao)零(ling)件(jian)的(de)(de)壁(bi)厚，減輕零(ling)件(jian)的(de)(de)重(zhong)量(liang)，節約成本。國外研發的(de)(de)幾種超級馬氏體(ti)(ti)不銹鋼(gang)的(de)(de)化學成分見表1-1。
