一、管(guan)道布置平面圖尺寸(cun)表示的一般要求
①. 總尺寸及(ji)標高在平面圖(tu)上(shang)應表示。
②. 管線的(de)長度用(yong)整數(shu)表示(shi)，小(xiao)數(shu)點以后舍去(qu)，精確到毫米。
③. 對于斜(xie)管，表示平(ping)面尺(chi)寸。
④. 斜管的(de)尺寸(cun)(cun)表示至小數點第一(yi)位。除以下情況外，要避免重復標注尺寸(cun)(cun)：管廊上(shang)配(pei)管的(de)間隔尺寸(cun)(cun)；與其他區(qu)的(de)圖紙(zhi)的(de)連接尺寸(cun)(cun)。
⑤. 管道元件要原封不動地使用各(ge)資料(liao)數(shu)據表(biao)中的數(shu)值。
⑥. 組裝(zhuang)尺(chi)寸用(yong)整數表示（每(mei)一元(yuan)件(jian)總尺(chi)寸的計算至(zhi)小(xiao)數點(dian)第一位(wei)圓整）。
⑦. 與其他圖紙相接(jie)的管道尺寸應表示在(zai)相接(jie)區的附近。

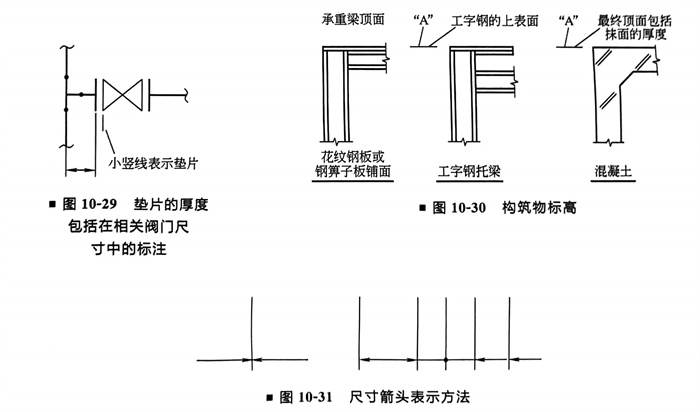

⑧. 墊片的厚(hou)度包(bao)括在相(xiang)關閥(fa)門尺寸中（圖10-29）。
⑨. “EL”加注在管(guan)(guan)中心標高前，如果因(yin)梁或支架，管(guan)(guan)子(zi)需標管(guan)(guan)底(di)標高時，加注“BOPEL”。
⑩. 在坡度管(guan)和重力流管(guan)線要控制標高時，應以(yi)“WPEL”（工作點標高）表(biao)示。
?. 構筑物的標(biao)高在下列狀況要(yao)標(biao)明(ming)“A”處標(biao)高，如圖10-30所示。
?. 尺(chi)寸的箭頭使用下列方法(fa)表(biao)示，如圖10-31所示。
二(er)、斜管(guan)
1. 坡(po)向符號(hao)的使用(yong)
①. 用三角形表示單管線的坡向，如果PID或UFD已表示了(le)坡度，那(nei)么配管圖上可不(bu)用表示。

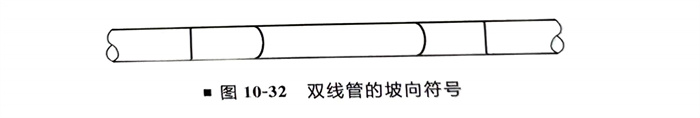

②. 雙線管的坡向(xiang)用橢圓符號表示（圖(tu)10-32）。

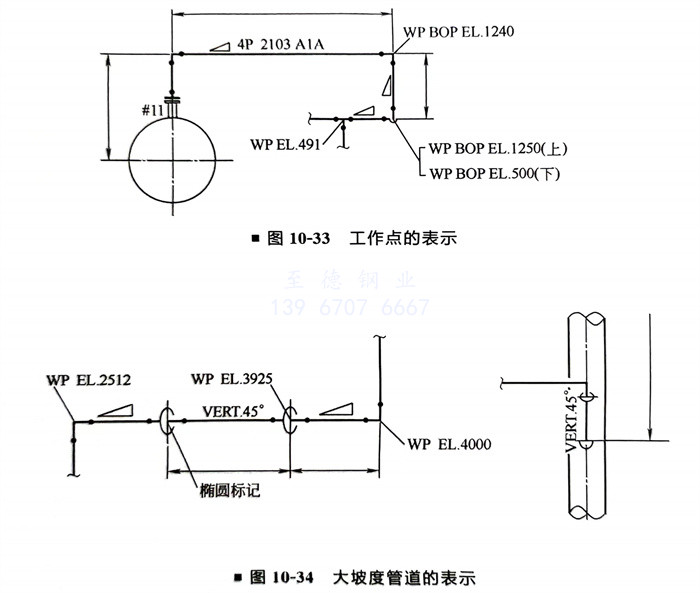

2. 工作(zuo)點（WP）的表(biao)示（圖10-33）對于斜管，工作(zuo)點應表(biao)示：管道的拐彎(wan)處；界區線或接續線的交接點。
3. 大(da)坡度管道(dao)的表示(shi)（圖(tu)10-34）
三(san)、平面尺寸的表示(shi)

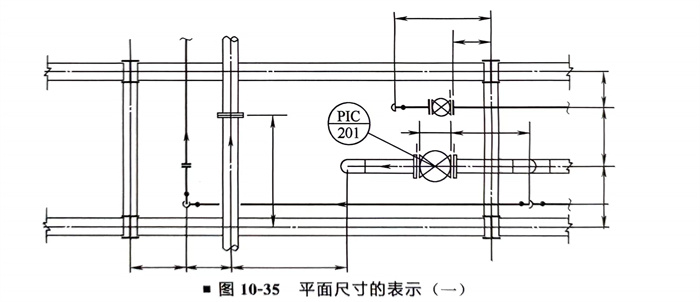

①. 尺寸應以構筑物（或(huo)建筑物）柱(zhu)子中(zhong)心(xin)為基準至管中(zhong)心(xin)標注(zhu)（圖10-35）。
②. 為(wei)了尺寸標注的(de)起點清(qing)楚，墊片用短細線示意（圖10-35）。

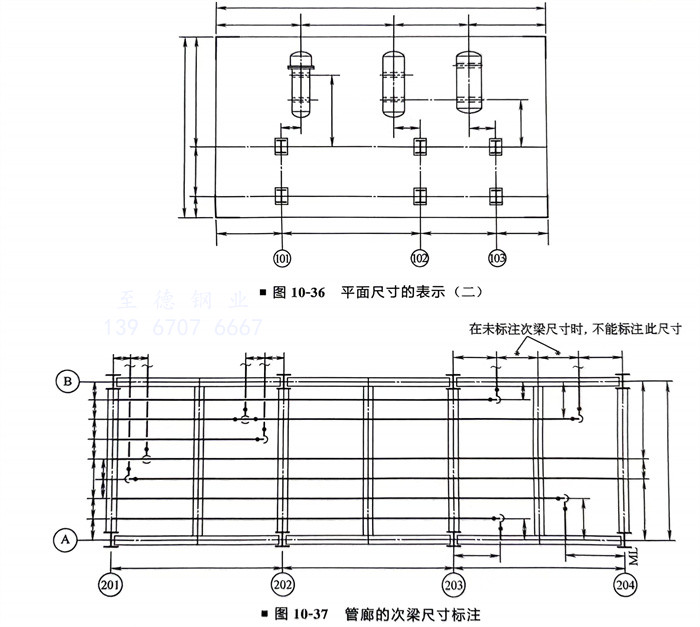

③. 區(qu)域總(zong)尺寸標注(zhu)應在(zai)圖(tu)紙(zhi)的上方(fang)和(he)左(zuo)側（圖(tu)10-36）。
④. 管(guan)廊的管(guan)線穿過兩(liang)邊的接續線或界區線，管(guan)道之(zhi)間的尺寸(cun)應在兩(liang)側表示。
a. 管廊的次梁尺寸(cun)間距相(xiang)等時，則不(bu)需表(biao)示，除(chu)非管道尺寸(cun)從次梁引出，則必須表(biao)示（圖10-37）。
b. 次(ci)梁的間距不等(deng)時，應標注其(qi)尺寸（圖10-37）。

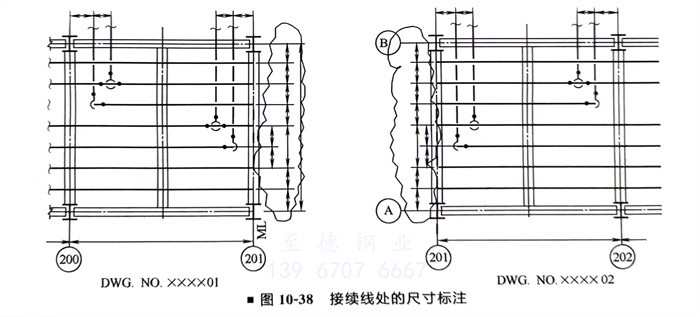

c. 與其他圖相接的(de)管(guan)線，在(zai)接續(xu)線處的(de)尺寸在(zai)每張圖上以同樣(yang)的(de)方(fang)法表示（圖10-38）。

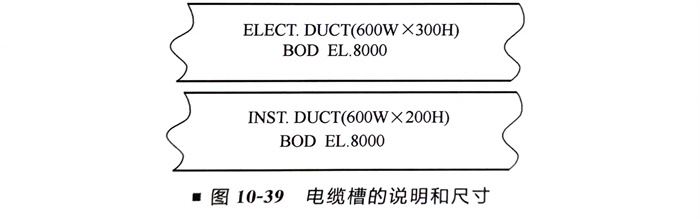

⑤. 電氣(qi)及儀表電纜(lan)槽的說明和尺(chi)寸如圖10-39所示。

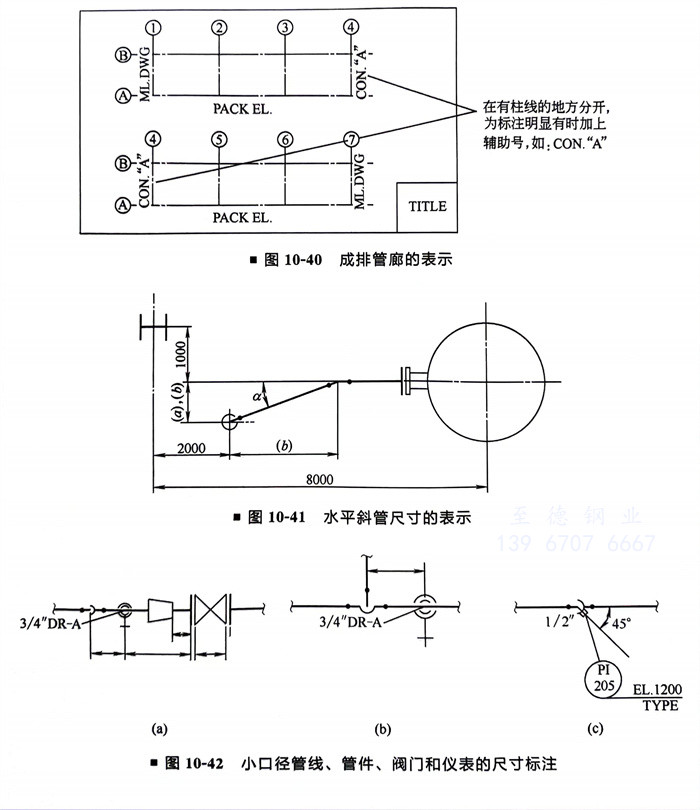

⑥. 當管(guan)廊(lang)的(de)管(guan)線在一張圖上分開成多(duo)排時(shi)，按圖10-40所示(shi)的(de)形式表示(shi)。
⑦. 水平(ping)斜管(guan)尺(chi)寸(cun)的(de)標(biao)注按下述方法進行(xing)（圖10-41）：角度和(he)三角形(xing)的(de)一條邊表示(shi)法；三角形(xing)的(de)兩條邊表示(shi)法。
⑧. 小口徑管線、管件、閥門和(he)儀表的尺寸標注如圖10-42所示(shi)。

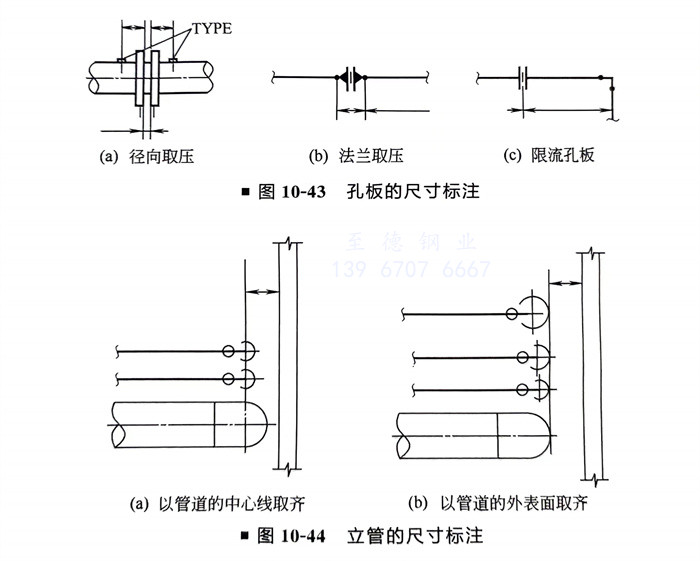

⑨. 孔板的尺寸標注如圖10-43所示。
⑩. 立管的尺寸標注如圖10-44所(suo)示(shi)。
四、塔的(de)垂直(zhi)管線

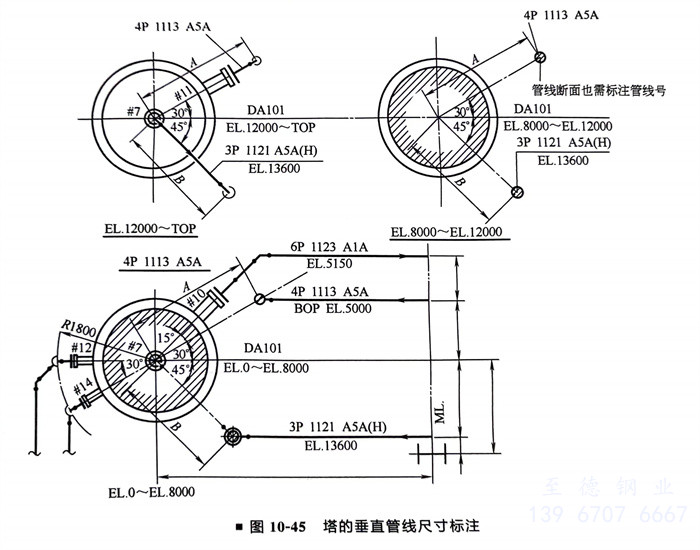

對于塔的每個截面尺寸“A”和“B”都應表示（圖 10-45）
