高純鐵素體(ti)不銹(xiu)鋼 Cr18Mo2 性能與特點

a. 力學性(xing)(xing)能和脆性(xing)(xing)轉變(bian)溫度

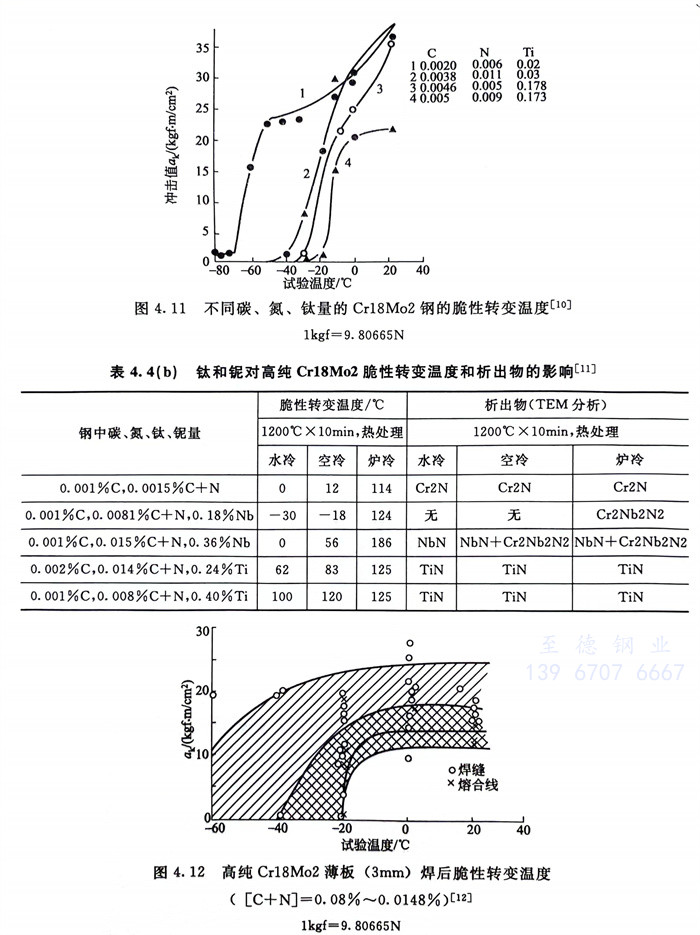

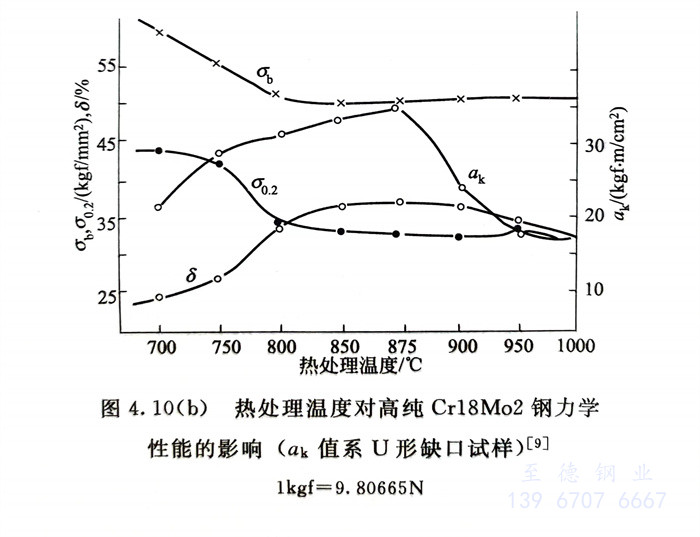

   一(yi)些結(jie)果見(jian)圖(tu)(tu)(tu)4.10（b）～圖(tu)(tu)(tu)4.12。可(ke)以(yi)看出，適宜的(de)熱(re)處理可(ke)以(yi)獲得滿意的(de)塑、韌性［圖(tu)(tu)(tu)4.10（b）］；盡(jin)量降低鋼中的(de)碳、氮(dan)含量，適量的(de)鈦含量，可(ke)使此鋼的(de)脆性轉(zhuan)變(bian)溫(wen)度(du)降到-20℃以(yi)下(xia)(xia)（圖(tu)(tu)(tu)4.11）；在模擬焊(han)接(jie)條件（1200℃×10min）并(bing)以(yi)不(bu)同(tong)速度(du)冷卻(que)，所試驗的(de)高純(chun)Cr18Mo2鋼中僅含0.001％～0.002％C，但C + N含量均(jun)≤0.015％，不(bu)論是否添加(jia)穩定(ding)元素Ti、Nb，只要有氮(dan)化(hua)物析出，也(ye)同(tong)樣會顯著提高鋼的(de)脆性轉(zhuan)變(bian)溫(wen)度(du)［表(biao)4.4（b）］，而薄截面(mian)尺寸(cun)（3mm）的(de)高純(chun)Cr18Mo2的(de)焊(han)接(jie)接(jie)頭（焊(han)縫和熔合線(xian)）脆性轉(zhuan)變(bian)溫(wen)度(du)也(ye)可(ke)低于-20℃以(yi)下(xia)(xia)（圖(tu)(tu)(tu)4.12）。

b. 耐蝕性

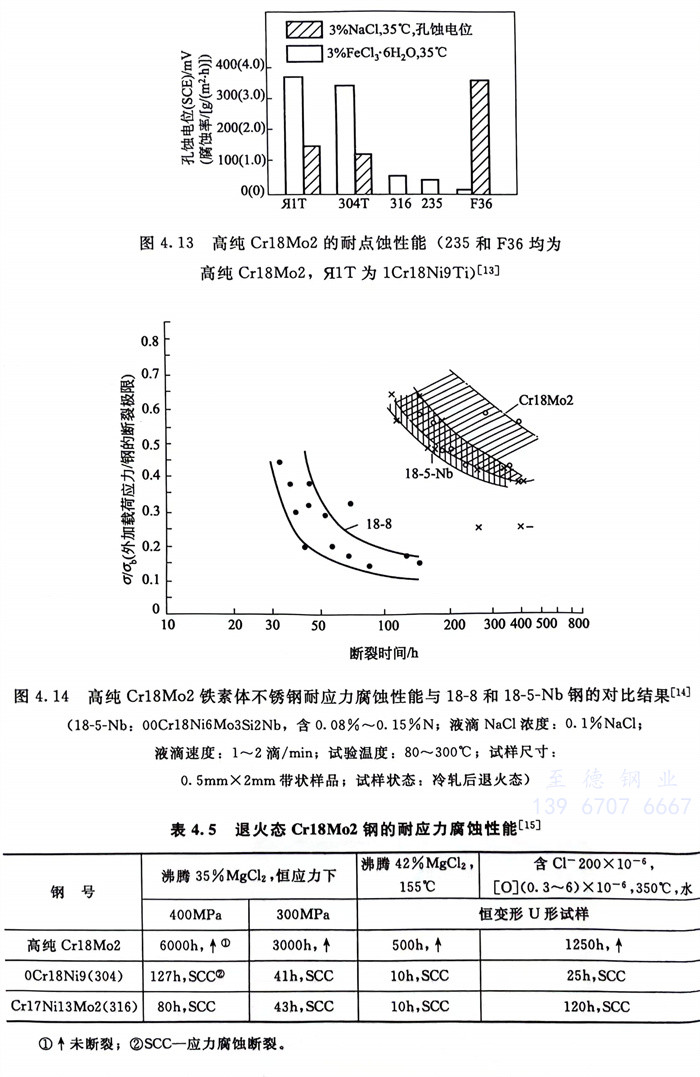

  高純Cr18Mo2的耐全面腐蝕和耐局部腐蝕性均優于0Cr18Mo2和00Cr18Mo2，在許多條件下與316（0Cr17Ni14Mo2）不銹鋼(gang)相當或稍優。高純Cr18Mo2不銹鋼耐氯化物應力腐蝕性能優良。一些經驗結果見圖4.13、圖 4.14 和表 4.5 。

c. 冷(leng)成型性

  高純(chun)Cr18Mo2具有(you)良(liang)(liang)好的冷成型性(xing)，一些試驗結果(guo)見表4.6和表4.7。此鋼還具有(you)良(liang)(liang)好的切削性(xing)，見圖4.15。

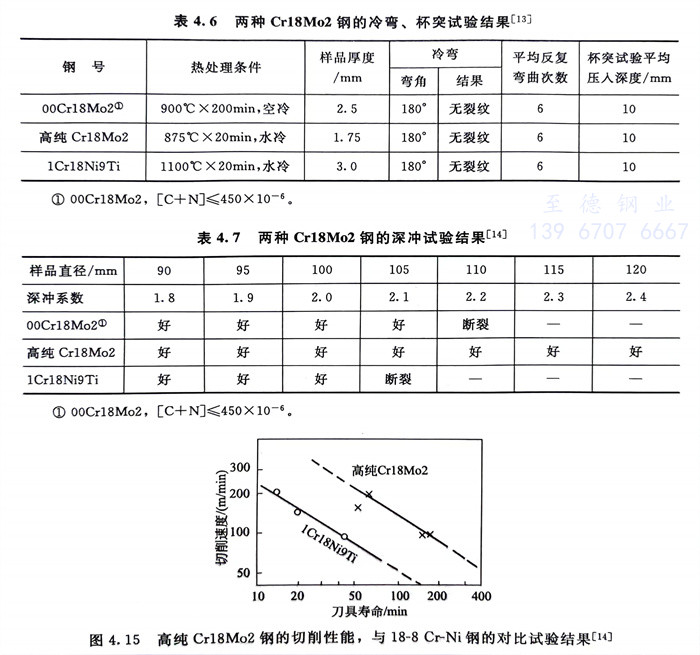

  表4.6 兩種Cr18Mo2鋼的(de)冷彎、杯突試驗(yan)結果(guo)

  表4.7 兩(liang)種Cr18Mo2鋼的(de)深沖試驗(yan)結果

  圖4.15 高(gao)純Cr18Mo2鋼的切削性(xing)能，與18-8 Cr-Ni鋼的對比(bi)試驗(yan)結果(guo)

d. 焊(han)接性

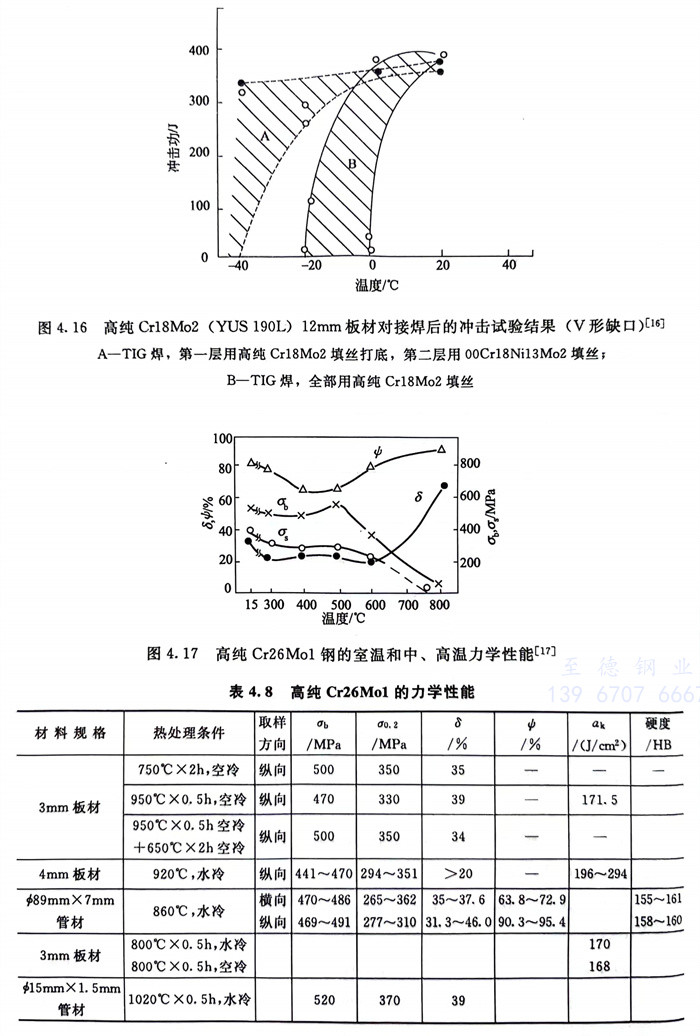

  高純Cr18Mo2焊接性良好，焊后脆性轉變溫度≤-20℃（圖4.12），含穩定化元素Ti、Nb時，沒有晶間腐蝕敏感性。當采用奧氏體不銹鋼作為焊接填絲時，焊后可獲更為滿意的脆性轉變溫度和韌性（圖4.16）。
