·熱軋1Cr18Ni9Ti 不銹鋼(gang)中板(ban)一般(ban)系熱處(chu)(chu)理、酸洗后交貨,但使用(yong)中發(fa)現(xian)在原表面殘留有局部氧(yang)化(hua)皮處(chu)(chu)出現(xian)嚴重銹蝕。

·對1Cr18Ni9T i 熱軋不銹鋼(gang)中板經熱軋并熱處理后的表面氧化皮進行了分析:氧化皮通常有三層。內層為Cr₂O₃和Cr₂O₃·FeO,中間層為Fe₃O₄,外層為Fe₂O₃.

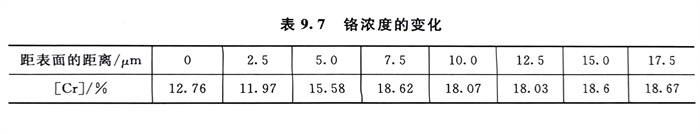

  隨距表面距離的(de)不同,鉻濃度的(de)變化見表9.7(基體鉻量為18.65%)。

  從表9.7中可知(zhi),由于氧化皮(pi)的(de)形成,表面(mian)有貧鉻(ge)區產(chan)生。這是導(dao)致氧化皮(pi)處嚴重銹蝕的(de)原(yuan)因。

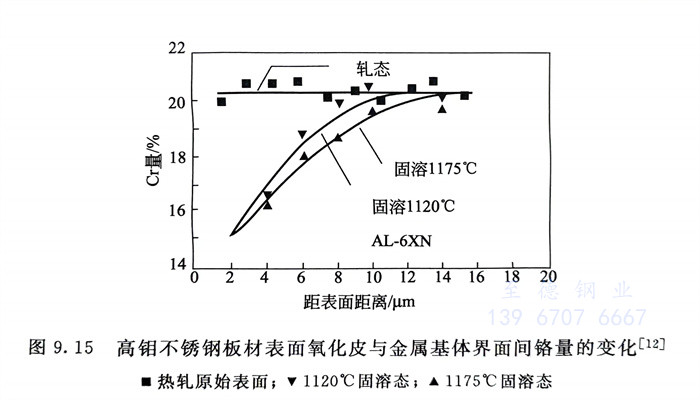

  ·國(guo)外曾對(dui)00Cr21Ni25Mo6N高鉬不銹鋼熱軋板表面(mian)氧(yang)化皮和基體間的(de)(de)鉻(ge)量變化進行了(le)分析(xi),結果表明(ming)(圖9.15);貧鉻(ge)層(ceng)有12μm厚,鉻(ge)量最低(di)處濃度約為15%。氧(yang)化皮的(de)(de)存在,表面(mian)層(ceng)的(de)(de)鉻(ge)量降(jiang)低(di),使此鋼的(de)(de)耐(nai)點蝕性能下降(jiang)。
