00Cr12NiTi（3CR12）系南非在20世紀80年代初開發的牌號，除超低碳、氮外，還含有少量（0.5％～1.5％）鎳和少量鈦，由于此鋼在適宜熱處理態具有鐵素體和超低碳馬氏體的雙相組織，因此，此鋼除具有上述現代低鉻鐵素體(ti)不銹鋼的性能外，還具有良好的強韌性，且成型性、焊接性和耐磨性優良，由于鈦的加入，焊后也沒有晶間腐蝕敏感性，此鋼即使厚度達30mm，焊后在0℃以下仍

  具有足夠的韌性。在(zai)(zai)我國，此(ci)牌號已開始生產和使用，在(zai)(zai)歐、美諸國和地區也有類似牌號在(zai)(zai)大量生產和應用。

一、力學性能(neng)

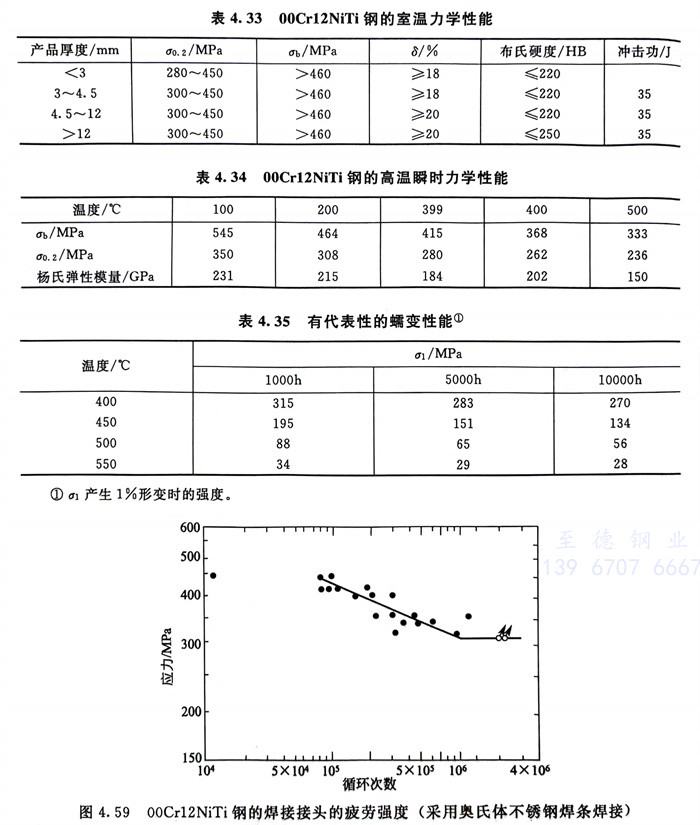

 00Cr12NiTi鋼的各種力學(xue)性能見表(biao)4.33～表(biao)4.35和圖4.59。

 圖4.59 00Cr12NiTi鋼(gang)(gang)的(de)焊(han)接(jie)接(jie)頭的(de)疲勞強度（采用奧氏(shi)體(ti)不銹鋼(gang)(gang)焊(han)條焊(han)接(jie)）

二、耐(nai)腐蝕和磨蝕性能

  此(ci)鋼(gang)的(de)耐蝕性雖然低(di)于含鉻(ge)量高的(de)一(yi)些牌號(hao)，例如430（1Cr17），但是(shi)其耐蝕性遠高于低(di)碳(tan)鋼(gang)和耐蝕低(di)合(he)金鋼(gang)，此(ci)鋼(gang)主要(yao)用于不以(yi)表面美觀(guan)為(wei)主要(yao)要(yao)求的(de)弱腐蝕環(huan)境(jing)中。

 1. 在(zai)大氣中的耐蝕性

    圖4.60系在(zai)南非大氣條(tiao)件進行20年(nian)試(shi)驗所取得的結(jie)果(guo)，從圖4.60中的結(jie)果(guo)可以看出，00Cr12NiTi鋼(gang)(gang)的耐蝕性(xing)比低碳鋼(gang)(gang)和CORTENO（科爾坦合(he)金(jin)）高幾個數量(liang)級。但是，不推薦將(jiang)00Cr12NiTi鋼(gang)(gang)用于腐蝕環境中的裝飾用途(tu)，因為00Cr12NiTi表面常會形成一(yi)層(ceng)雖不影響結(jie)構穩定性(xing)的銹蝕影響美(mei)觀。如果(guo)使用時美(mei)觀很重要，當選用00Cr12NiTi鋼(gang)(gang)時表面需加(jia)涂層(ceng)。

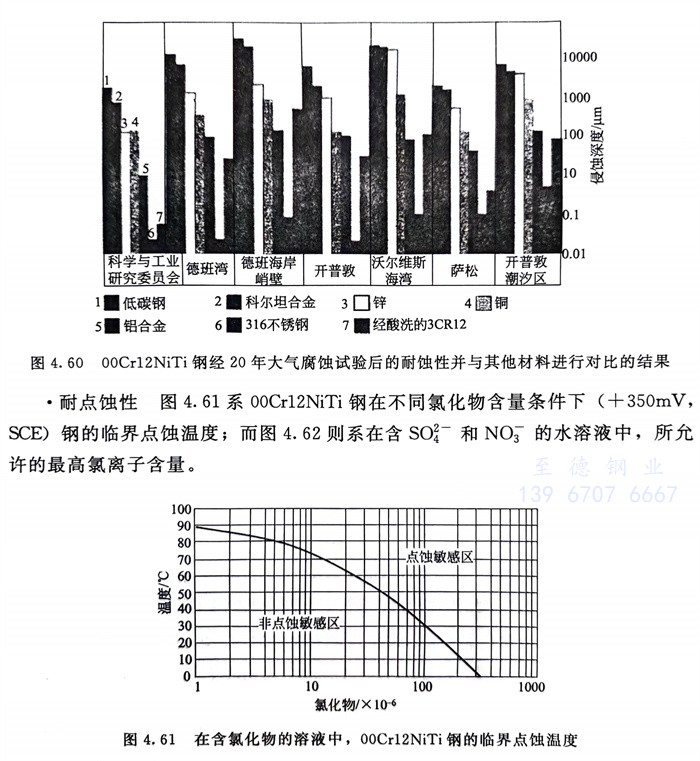

    圖4.60 00Cr12NiTi鋼(gang)經(jing)20年大氣腐蝕試驗后的(de)耐蝕性并與其他材料進行對比(bi)的(de)結果

 2. 耐點蝕性

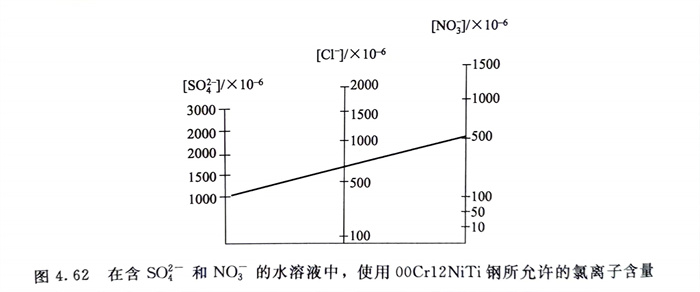

    圖4.61系(xi)00Cr12NiTi鋼(gang)在不同(tong)氯(lv)化物含(han)量條(tiao)件下（＋350mV，SCE）鋼(gang)的臨界點蝕(shi)溫度(du)；而圖4.62則系(xi)在含(han) 和 的水溶液中(zhong)，所允許的最高氯(lv)離子含(han)量。

 3. 耐晶間腐(fu)蝕性

    00Cr12NiTi經適(shi)宜焊接后，沒有晶間腐蝕的敏感性。

 4. 耐應力腐蝕性

    在含硫化物環境中(zhong)，00Cr12NiTi鋼會產生應力腐蝕，故不推薦無涂層的00Cr12NiTi鋼在這種用(yong)途中(zhong)使用(yong)。

 5. 耐磨(mo)蝕性

    00Cr12NiTi鋼的(de)耐(nai)(nai)(nai)磨蝕性遠(yuan)遠(yuan)優于(yu)表(biao)面無涂層(ceng)和有涂層(ceng)的(de)低碳鋼和低合金鋼。圖4.63系耐(nai)(nai)(nai)磨試驗結果，由于(yu)此(ci)鋼耐(nai)(nai)(nai)濕態滑(hua)動磨損性優良，所以特別適用于(yu)礦石等(deng)的(de)貯存、處理和運輸等(deng)的(de)設備。但此(ci)鋼不適用于(yu)干(gan)磨損條件。

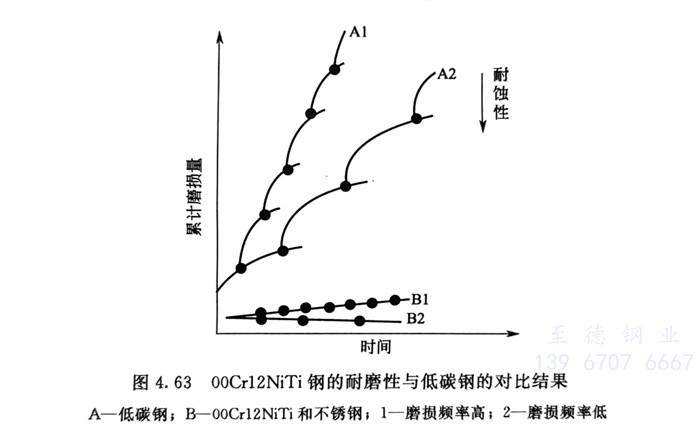

    圖(tu)4.63 00Cr12NiTi鋼的耐磨性與低碳鋼的對比結果

三、冷(leng)熱加工和成型性(xing)能

  00Cr12NiTi具有(you)良好的冷(leng)、熱加工和成型(xing)性。此鋼有(you)良好的冷(leng)成型(xing)性，但彎曲時回彈性較大，苛刻的冷(leng)成型(xing)過程(cheng)中(zhong)需中(zhong)間退(tui)火。

四、焊(han)接(jie)性

 具有良好的(de)焊(han)接(jie)(jie)(jie)(jie)性，可采(cai)用(yong)通用(yong)的(de)焊(han)接(jie)(jie)(jie)(jie)方法（MMA／SMAW，MIG／GMAW，TIG／GAW，FCAW和PAW）進(jin)(jin)行(xing)焊(han)接(jie)(jie)(jie)(jie)，且可與低碳鋼(gang)和不(bu)銹(xiu)鋼(gang)進(jin)(jin)行(xing)焊(han)接(jie)(jie)(jie)(jie)，建議采(cai)用(yong)AWS309C型焊(han)條，00Cr12NiTi不(bu)銹(xiu)鋼(gang)同材焊(han)接(jie)(jie)(jie)(jie)，可采(cai)用(yong)E308L和E316L焊(han)接(jie)(jie)(jie)(jie)材料(liao)，熱(re)輸入應控制在0.5～1.5kJ／mm之間，焊(han)后需經酸洗(xi)鈍化(hua)處理以去掉焊(han)接(jie)(jie)(jie)(jie)接(jie)(jie)(jie)(jie)頭表面的(de)氧(yang)化(hua)皮和貧鉻層。

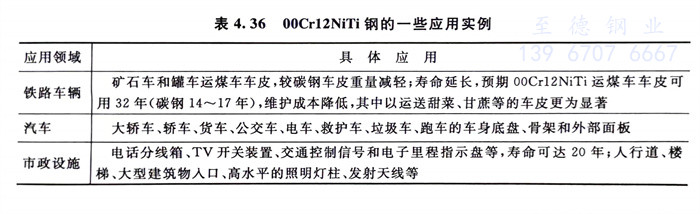

  00Cr12NiTi鋼(gang)易(yi)(yi)于生產，且成本低(di)廉，使用(yong)(yong)性(xing)能優良(liang)且使用(yong)(yong)工藝易(yi)(yi)于掌握。主要用(yong)(yong)于不銹、耐磨蝕(shi)等用(yong)(yong)途，代替(ti)有(you)涂(tu)層和(he)不加(jia)涂(tu)層的(de)低(di)碳鋼(gang)和(he)耐蝕(shi)低(di)合金鋼(gang)，且壽命周期成本較低(di)。目前，此鋼(gang)及相近牌號在英、美和(he)韓國(guo)等國(guo)已廣(guang)泛(fan)應用(yong)(yong)，我國(guo)也已在推(tui)廣(guang)中(zhong)，00Cr12NiTi鋼(gang)是一(yi)種具有(you)廣(guang)闊發展前景(jing)的(de)現代低(di)鉻(ge)不銹鋼(gang)，表4.36列入了國(guo)外00Cr12NiTi鋼(gang)的(de)一(yi)些(xie)應用(yong)(yong)實例，供(gong)參考(kao)。
