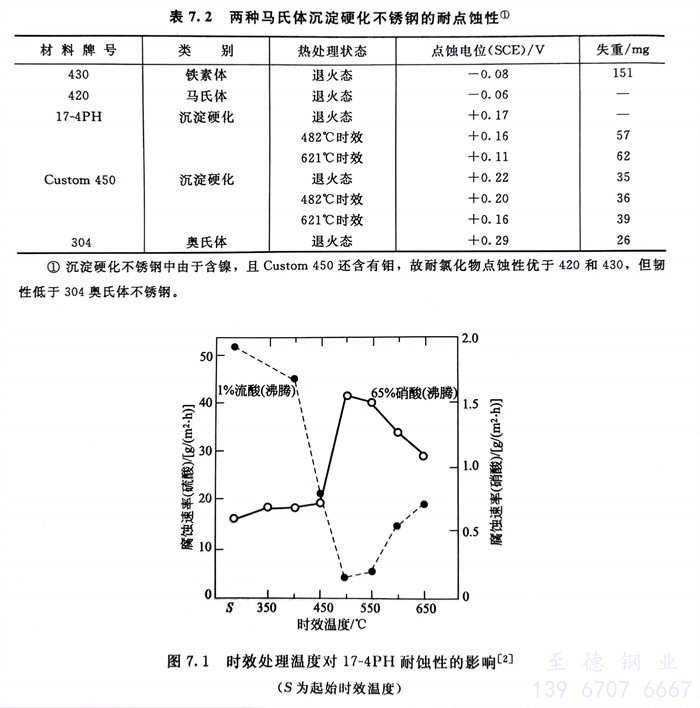

馬氏體沉淀(dian)硬化不銹鋼以17-4PH（0Cr17Ni4Cu4Nb）為代表，它是在馬氏體基體上析出富銅的ε相而強化。此類鋼的性能特點是強度高 ，具有不銹性和對弱介質的耐蝕性。表7.2和圖7.1列入了一些試驗結果。馬氏體沉淀硬化不銹鋼熱處理相對比較簡單，也較容易焊接。但是，即使在軟化狀態下，冷成型性也不能滿足深沖用途的需求，同時在350～400℃間長期使用有脆化傾向，沖擊韌性較低。

  由于(yu)(yu)馬氏(shi)體(ti)(ti)時(shi)(shi)效不(bu)(bu)銹鋼含(han)碳量低（≤0.03％），（表(biao)7.3中Custom 455和IN-736便屬于(yu)(yu)超低碳馬氏(shi)體(ti)(ti)時(shi)(shi)效不(bu)(bu)銹鋼）、含(han)鎳(nie)量高（6％～10％）或10％～20％Co，固(gu)溶(rong)處(chu)(chu)(chu)理(li)后(hou)(hou)可獲得高強、高韌(ren)的(de)(de)馬氏(shi)體(ti)(ti)基體(ti)(ti)，經(jing)時(shi)(shi)效處(chu)(chu)(chu)理(li)后(hou)(hou)，在此基體(ti)(ti)上析(xi)出金(jin)屬間化(hua)合(he)物(wu)而使之強化(hua)，Custom 455的(de)(de)σb可達1700MPa（見(jian)表(biao)7.3）。它的(de)(de)性(xing)能特點是具有高的(de)(de)屈強比，強、韌(ren)性(xing)配合(he)好(hao)，低溫韌(ren)性(xing)好(hao)，易冷(leng)、熱加(jia)工(gong)和焊(han)接，焊(han)前(qian)不(bu)(bu)需(xu)預熱，焊(han)后(hou)(hou)不(bu)(bu)需(xu)熱處(chu)(chu)(chu)理(li)。但缺點是由于(yu)(yu)含(han)鉻量低，不(bu)(bu)銹耐蝕性(xing)要低于(yu)(yu)其他類型的(de)(de)沉淀硬化(hua)不(bu)(bu)銹鋼。

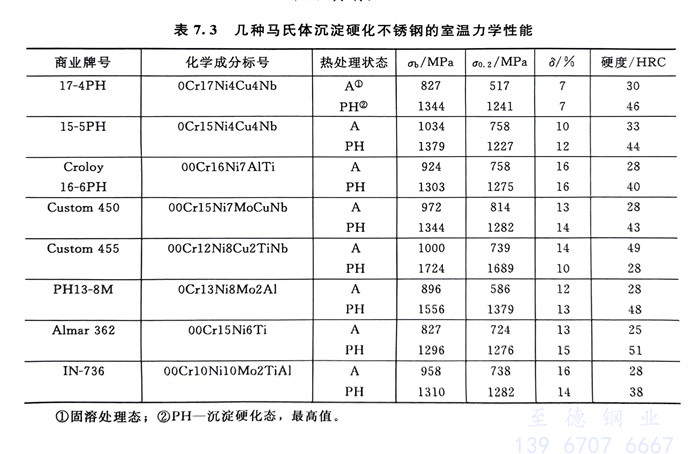

  表(biao)7.3 幾種馬氏體沉淀硬化不銹鋼的室溫力學性(xing)能
