國內外大量采用二氧化碳汽提工藝來生產尿素（一種高效化肥）。一般是在高壓（140～250atm，1atm＝101325Pa）和溫度180～210℃條件下，由二氧化碳與氨合成。在高溫、高壓下，尿素生產過程中的中間反應物-氨基甲酸銨（尿素甲銨液）等，對不銹鋼有強烈的腐蝕性-破壞不銹鋼的鈍化膜并有去鈍化作用。在缺氧的條件下，00Cr17Ni14Mo2（316L）的腐蝕率可高達50mm/a，但若向尿素中加氧，由于可使不銹鋼鈍化，從而使00Cr17Ni14Mo2不銹鋼在尿素生產裝置上的應用成為了可能。但使用后發現普通00Cr17Ni14Mo2耐蝕性尚不足，隨后開發了專用于尿素生產的尿素級不銹鋼（316UG）。

  316UG要(yao)(yao)求鋼中(zhong)鉻量(liang)要(yao)(yao)≥18％，由(you)于C、S、P等(deng)元素(su)和殘(can)余δ-鐵素(su)體的(de)有害作(zuo)用，要(yao)(yao)求C含量(liang)≤0.02％，P和S 含量(liang)≤0.015％，δ-鐵素(su)體≤0.6％。為保證δ鐵素(su)，鋼中(zhong)鎳(nie)量(liang)應在(zai)中(zhong)、上限，316UG已廣泛(fan)用于二氧化碳汽提(ti)法(fa)生產(chan)尿素(su)的(de)合成塔等(deng)四大高壓設備的(de)塔體和構件。

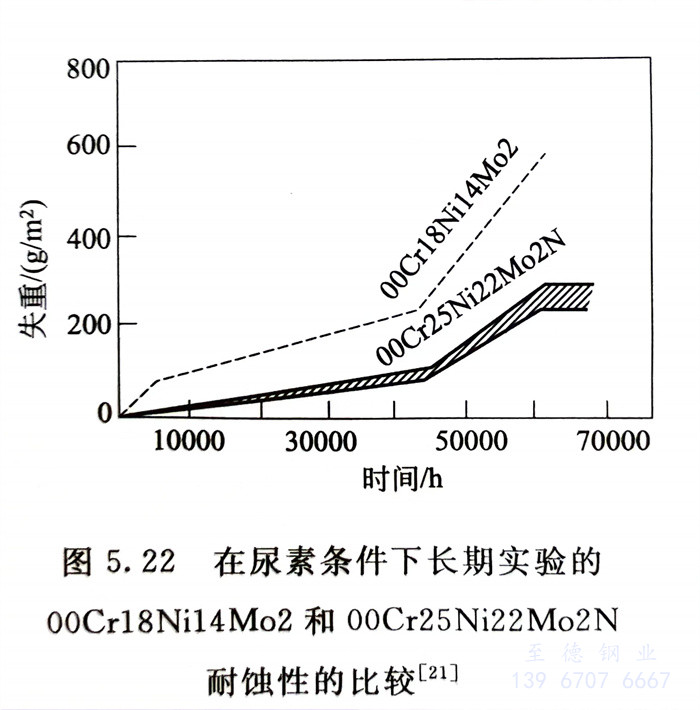

  00Cr25Ni22Mo2N（2RE69）是目前優(you)于(yu)316UG的(de)最好的(de)一(yi)種(zhong)耐高(gao)溫(wen)、高(gao)壓下(xia)尿素腐(fu)蝕(shi)的(de)一(yi)種(zhong)高(gao)牌(pai)號不銹鋼。由于(yu)316UG長期使用后(hou)耐蝕(shi)性仍顯不足（圖5.22），00Cr25Ni22Mo2N的(de)使用范圍在(zai)不斷(duan)擴(kuo)大。

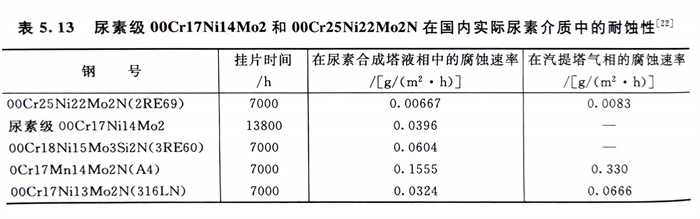

  表5.13列出了尿素(su)級316L（316UG）和00Cr25Ni22Mo2在國內(nei)大型尿素(su)生產廠實際掛片(pian)試驗結果。可以看出，在尿素(su)合(he)成塔和汽提塔中，00Cr25Ni22Mo2N的耐蝕性是最好的。而無鎳的鉻錳氮不銹鋼0Cr17Mn14Mo2N （A4）的耐蝕性則是最差的。
