此處包括低(di)鎳、高錳量的AISI 205和(he)在AISI 201、AISI 202基(ji)礎上開發(fa)的非AISI牌號。
一、低鎳高錳的AISI 205（1Cr17Mn15Ni1.5N0.3）
此(ci)鋼較AISI 201加(jia)工(gong)硬化(hua)傾向小，希望用(yong)(yong)于旋壓和特(te)殊(shu)的深(shen)拉伸(shen)以(yi)及無(wu)磁、低溫等用(yong)(yong)途。
二、低(di)冷加工硬化鋼211（0Cr16.5Mn6Ni5.5Cu1.7）

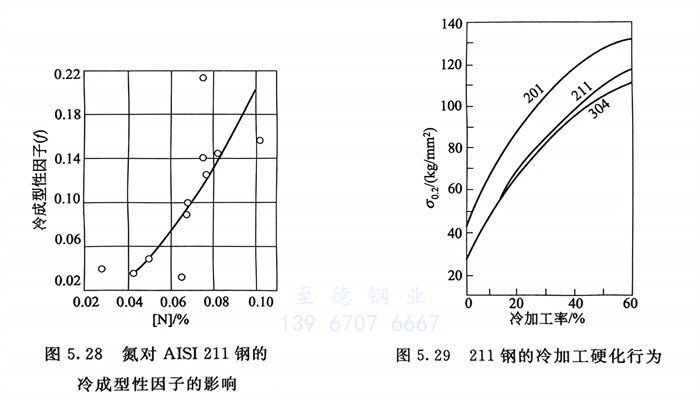

211鋼(gang)系(xi)在(zai) AISI 201的(de)(de)(de)(de)基礎上提鎳、去(qu)氮(dan)和(he)加銅(tong)。提鎳和(he)加銅(tong)可(ke)(ke)降低鋼(gang)的(de)(de)(de)(de)冷加工硬(ying)化(hua)傾向。鎳和(he)銅(tong)均可(ke)(ke)穩定奧氏體，提高鋼(gang)的(de)(de)(de)(de)層(ceng)錯能。去(qu)氮(dan)，把鋼(gang)中氮(dan)量降到≤0.05％，可(ke)(ke)使氮(dan)的(de)(de)(de)(de)固溶強(qiang)化(hua)作用下降，以降低鋼(gang)的(de)(de)(de)(de)冷成型性因子（f）（見圖5.28），有益(yi)于(yu)改善鋼(gang)的(de)(de)(de)(de)冷成型性。
圖5.29系211鋼的冷加工硬(ying)化行為。可(ke)以看出，211鋼的冷加工硬(ying)化敏感性(xing)低(di)于AISI 201，但(dan)與(yu)AISI 304相(xiang)近。211鋼的沖(chong)孔、打印、彎曲、拉伸等(deng)也與(yu)AISI 304相(xiang)同，是一種(zhong)在冷成(cheng)型(xing)性(xing)方(fang)面可(ke)與(yu)304互換的鉻錳系鋼。
三、204Cu （0Cr17Mn8Ni2.5Cu3N）
此鋼(gang) 204Cu系在(zai)改進型201鋼(gang)基礎(chu)上加(jia)入了2.0％～4.0％Cu，雖含氮量(liang)要求在(zai)0.05％～0.25％范(fan)圍(wei)內(nei)，但由(you)于氮對冷(leng)成型性的(de)(de)不利影(ying)響，而又希望(wang)氮量(liang)盡量(liang)低(di)的(de)(de)一種牌號(hao)。為(wei)了節鎳，此鋼(gang)的(de)(de)含鎳量(liang)在(zai)1.5％～3.5％區間內(nei)，此鋼(gang)國內(nei)外均主要用于冷(leng)鐓(dui)用途。
