一、公用工程軟(ruan)管(guan)站的概念

  ①. 公用(yong)工(gong)(gong)程軟管(guan)站(zhan)(zhan)(zhan)（有(you)的(de)也稱作軟管(guan)站(zhan)(zhan)(zhan)、公用(yong)工(gong)(gong)程站(zhan)(zhan)(zhan)等(deng)）是以吹掃、清洗(xi)、置換、維修和小范(fan)圍滅(mie)火等(deng)需要而設(she)置的(de)。公用(yong)工(gong)(gong)程站(zhan)(zhan)(zhan)一(yi)般由管(guan)道、閥門、軟管(guan)及其配套快速接頭等(deng)組成，其使用(yong)介(jie)(jie)質通(tong)常(chang)為蒸汽、氮氣、壓縮空氣（有(you)的(de)稱為工(gong)(gong)廠風）、清潔水。根據工(gong)(gong)藝需要以及公用(yong)工(gong)(gong)程站(zhan)(zhan)(zhan)設(she)置位置的(de)不同，選(xuan)用(yong)上述1～4種介(jie)(jie)質的(de)管(guan)線。

  ②. 在(zai)新建(jian)、改(gai)建(jian)、擴建(jian)工(gong)程(cheng)設計(ji)中均需考慮公用工(gong)程(cheng)軟管站的(de)設計(ji)。

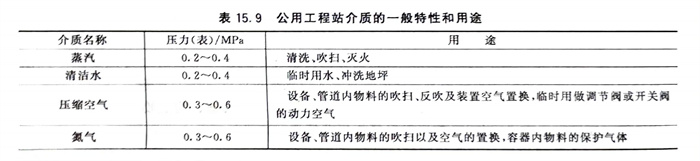

  ③. 公用工程站(zhan)介質的一般特性和(he)用途見表(biao)15.9。

二、公用工程軟(ruan)管站(zhan)的布置設計

  ①. 公(gong)用工程軟(ruan)管(guan)站的設置區域、數量及服務介質(zhi)由工藝專業確定，并標(biao)注(zhu)在裝置總平面圖上。

  ②. 在裝置內的(de)(de)軟(ruan)管站通常(chang)選用15～20m長的(de)(de)軟(ruan)管。軟(ruan)管站的(de)(de)位置不應影(ying)響正常(chang)通行、操作和維修(xiu)，如設在管廊(lang)的(de)(de)柱(zhu)旁、靠近平臺的(de)(de)欄桿(gan)處、塔壁旁邊(bian)等。

  ③. 在(zai)塔附近，軟(ruan)管站(zhan)可(ke)設置在(zai)地面和(he)所有人孔的操作平臺(tai)上。有的工(gong)程，每兩層設置一公用(yong)工(gong)程站(zhan)，設備(bei)頂平臺(tai)上一般需設置一臺(tai)。

  ④. 在爐子附近，軟管站的(de)設計要(yao)(yao)求：圓筒爐，設在地面上和(he)主(zhu)要(yao)(yao)操作平臺上；箱式爐，設在地面上和(he)主(zhu)要(yao)(yao)操作平臺的(de)一端(duan)；多室的(de)箱式爐，設在地面上和(he)主(zhu)要(yao)(yao)操作平臺的(de)一端(duan)。

  ⑤. 換熱器和泵(beng)區，應(ying)設(she)在(zai)地面上(shang)靠近(jin)柱子處。

  ⑥. 在框架上(shang)，軟管站可設置在每層(ceng)樓面上(shang)（或根據工藝的要(yao)求）。

  ⑦. 界區(qu)外軟管(guan)站(zhan)(zhan)的(de)(de)位置應設在需要(yao)的(de)(de)地方(fang)，如(ru)泵房、汽車(che)裝(zhuang)(zhuang)車(che)或(huo)火(huo)車(che)裝(zhuang)(zhuang)車(che)站(zhan)(zhan)、界外管(guan)道(dao)的(de)(de)吹掃口、置換接口附(fu)近，必要(yao)時(shi)可設在物料管(guan)道(dao)低點排(pai)凈口處。

  ⑧. 對于(yu)裝置中間罐(guan)(guan)區(qu)(qu)，公(gong)用(yong)工程站(zhan)(zhan)應設置在罐(guan)(guan)區(qu)(qu)圍(wei)(wei)堰外、罐(guan)(guan)區(qu)(qu)和泵(beng)之間的地(di)面(mian)上(shang)、圍(wei)(wei)堤四周靠罐(guan)(guan)附近的地(di)面(mian)上(shang)。對于(yu)大型罐(guan)(guan)區(qu)(qu)，也可在罐(guan)(guan)區(qu)(qu)圍(wei)(wei)堤內罐(guan)(guan)與罐(guan)(guan)之間設置公(gong)用(yong)工程站(zhan)(zhan)，以滿足15～20m半徑(jing)的覆蓋(gai)面(mian)積(ji)。

  ⑨. 對多層廠(chang)房和框架，每層上(shang)應設置公(gong)用工程(cheng)軟管(guan)站(zhan)。

三、公(gong)用(yong)工程軟(ruan)管站管道配管設計(ji)

  ①. 公(gong)用工程軟(ruan)管站的(de)各(ge)類(lei)管道宜(yi)從(cong)管廊上總管的(de)頂部引出。

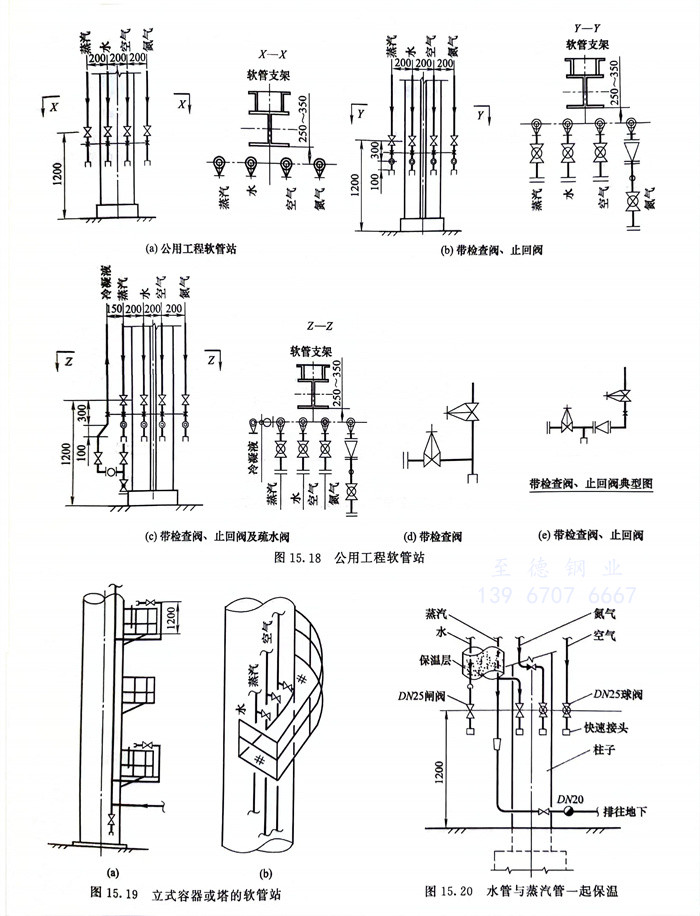

  ②. 公(gong)用工(gong)程軟(ruan)管站的(de)切斷閥宜設在操作平(ping)臺或(huo)地面以上(shang)1.2m處。如軟(ruan)管站高于管廊上(shang)的(de)總管時(shi)，可參(can)照塔平(ping)臺的(de)軟(ruan)管站布置閥門，見圖15.18。

  ③. 立式(shi)容(rong)器(qi)的軟(ruan)(ruan)管(guan)(guan)站宜布置(zhi)在立式(shi)容(rong)器(qi)和它的平(ping)臺之間(jian)的空隙內，如圖15.19所示(shi)，其軟(ruan)(ruan)管(guan)(guan)接(jie)頭應朝下安(an)裝，若條件允許可水平(ping)安(an)裝。但(dan)軟(ruan)(ruan)管(guan)(guan)連接(jie)管(guan)(guan)不得妨礙人孔(kong)蓋的開啟。

  ④. 軟管(guan)(guan)(guan)站的管(guan)(guan)(guan)道一般均為DN25，特殊要求除外。管(guan)(guan)(guan)子、管(guan)(guan)(guan)件、閥(fa)門等材料(liao)選用應符合管(guan)(guan)(guan)道等級(ji)規(gui)定。與軟管(guan)(guan)(guan)相連接(jie)宜采用快速(su)管(guan)(guan)(guan)接(jie)頭，各介質管(guan)(guan)(guan)道所用接(jie)頭的形式或規(gui)格宜有所區(qu)別。

  ⑤. 如果工藝(yi)或(huo)項目有要(yao)求，在某些介(jie)質的切(qie)斷閥前加裝止回閥。止回閥應安裝在水(shui)平管道上。

  ⑥. 在寒冷地(di)區為(wei)了防凍，宜將水管(guan)與蒸(zheng)汽管(guan)一(yi)起保溫(wen)，如圖15.20所示，使(shi)蒸(zheng)汽管(guan)起到伴管(guan)的(de)作用，但應使(shi)兩管(guan)之間(jian)保持(chi)適(shi)當間(jian)距，使(shi)水管(guan)不(bu)凍結亦不(bu)過(guo)熱。

  ⑦. 布置位置低于蒸(zheng)(zheng)汽(qi)(qi)總管(guan)軟(ruan)管(guan)站(zhan)的蒸(zheng)(zheng)汽(qi)(qi)管(guan)，當(dang)項目有要(yao)求(qiu)，可(ke)在其切(qie)斷(duan)閥(fa)前設疏水閥(fa)組(zu)，隨時排(pai)放(fang)冷(leng)凝(ning)液(ye)。如工(gong)藝要(yao)求(qiu)回(hui)(hui)收蒸(zheng)(zheng)汽(qi)(qi)冷(leng)凝(ning)液(ye)，即將疏水閥(fa)組(zu)后管(guan)線引(yin)回(hui)(hui)蒸(zheng)(zheng)汽(qi)(qi)冷(leng)凝(ning)液(ye)總管(guan)。布置高于蒸(zheng)(zheng)汽(qi)(qi)總管(guan)的軟(ruan)管(guan)站(zhan)的蒸(zheng)(zheng)汽(qi)(qi)管(guan)不(bu)需(xu)設疏水閥(fa)組(zu)。

四(si)、軟管的配(pei)置

  ①. 一個公用工程軟管(guan)(guan)站所配用的軟管(guan)(guan)數量(liang)：在無特(te)殊(shu)要求下，可配用兩(liang)根，一根用于(yu)(yu)熱水、蒸汽，一根用于(yu)(yu)氮(dan)氣、壓縮(suo)空氣和水。

  ②. 在合(he)適的位(wei)置設(she)置兩個軟管架，以便吊掛軟管、

  ③. 有(you)的裝置設計時，沒有(you)按每個公(gong)用工程軟管站配(pei)置一套(tao)(tao)軟管，而是每幾個公(gong)用工程款管站配(pei)置一套(tao)(tao)軟管。

工程(cheng)應用：公(gong)用工程(cheng)軟管(guan)站快速接(jie)頭(tou)方位的設計(ji)

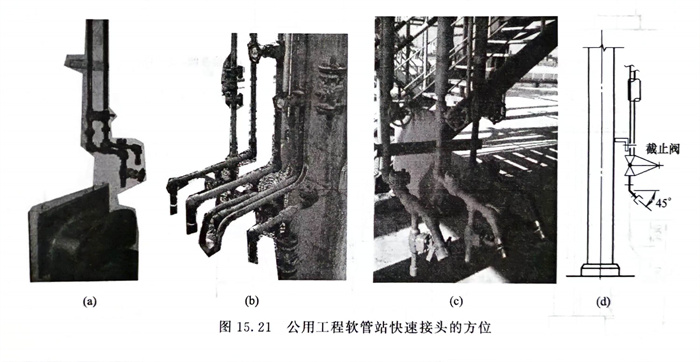

  公用(yong)工(gong)程(cheng)軟管(guan)站快(kuai)速(su)(su)接(jie)頭的(de)(de)方位，見圖(tu)15.21。有的(de)(de)工(gong)程(cheng)設(she)計(ji)成(cheng)了圖(tu)15.21（a）、（b）所(suo)(suo)示(shi)的(de)(de)樣式(shi)，快(kuai)速(su)(su)接(jie)頭的(de)(de)方向(xiang)(xiang)垂直(zhi)向(xiang)(xiang)下(xia)，有的(de)(de)工(gong)程(cheng)設(she)計(ji)成(cheng)了圖(tu)15.21（c）、（d）所(suo)(suo)示(shi)的(de)(de)樣式(shi)，快(kuai)速(su)(su)接(jie)頭的(de)(de)方向(xiang)(xiang)垂直(zhi)向(xiang)(xiang)下(xia)45°。工(gong)廠操(cao)作維(wei)護(hu)人員普(pu)遍認(ren)為圖(tu)15.21（c）、（d）所(suo)(suo)示(shi)的(de)(de)樣式(shi)更(geng)加方便、好(hao)用(yong)。
