《工業金屬管道設計規范》GB 50316 對焊后熱處理的規定：碳鋼管道壁厚大于或等于19mm時應進行焊后熱處理；管道焊后需要熱處理的厚度及要求除按GB 50316 的規定外還應符合GB 50235《現場設備、工業管道焊接工程施工規范》、GB 50184《工業金屬管道工程施工質量驗收規范》的規定；當15CrMo材料含碳量高于0.15％時任何壁厚均宜進行焊后熱處理；當管子或管件采用焊接連接時推薦的預熱和熱處理要求所采用的壁厚應是連接接頭處的較厚壁厚，其他例外情況見 GB 50316所述。

  SY／T 0011《天然氣凈化處理廠設計規范》的(de)6.3.10條規定“在酸(suan)性環境中使用的(de)碳鋼管道及設備應(ying)進行焊后(hou)熱處理”。

  SY 4209《石油天(tian)然(ran)氣建(jian)設工程施工質(zhi)量驗收規(gui)范 天(tian)然(ran)氣凈(jing)化處理廠工程》中說明含量大于(yu)5％的焊縫熱處理后(hou)要進行硬度(du)檢查。

  GB 50236《現場(chang)設備(bei)、工(gong)(gong)業管道焊接(jie)工(gong)(gong)程施工(gong)(gong)規范》中僅對壁(bi)厚大于30mm的有(you)溫度要求，而薄壁(bi)管未(wei)有(you)要求及做法(fa)。

  SH 3059 規定以下情況需要焊后熱處理。

  ①. 在濕(shi)H2S應(ying)力腐蝕環境(jing)中，壓力管道需經焊后(hou)(hou)熱(re)(re)處(chu)理，熱(re)(re)處(chu)理后(hou)(hou)焊縫（含熱(re)(re)影響區(qu)）的硬(ying)度不大(da)于200HB。

  ②. 在液氨應(ying)力(li)腐蝕(shi)環境(jing)中，使用低(di)碳鋼(gang)和低(di)合金高(gao)強度(du)鋼(gang)（包(bao)括(kuo)焊接(jie)接(jie)頭(tou)）。對于Q235-A、Q235-B、Q235-C、20、16Mn鋼(gang)，應(ying)焊后進行消除(chu)應(ying)力(li)熱處理。對于15MnV、18MnMoNb低(di)合金高(gao)強度(du)鋼(gang)，焊后必須進行消除(chu)應(ying)力(li)熱處理。

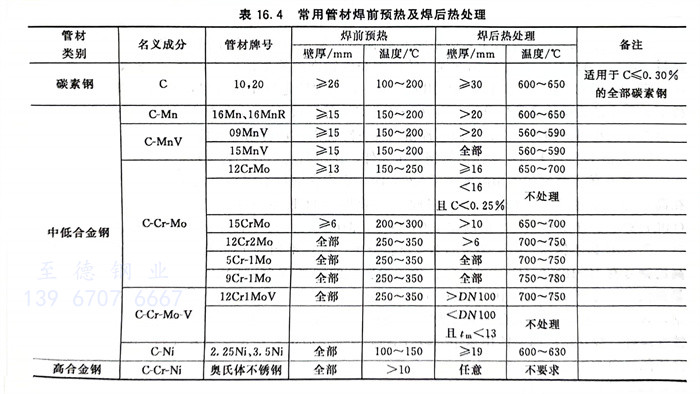

常用管材焊前預熱及(ji)焊后熱處理（表16.4）
