18Cr12MoVNbN（2Cr12MoVNbN）不銹鋼是馬氏體不銹耐熱鋼，是在21Cr12MoV（2Cr12MoV）鋼的基礎適當增加Nb和N而形成的鋼，由于Nb和N的加入，鋼的強度和耐蝕性有所提高，而且鈮可提高鋼的高溫蠕變斷裂強度。該鋼可用來制造高溫結構零件，如汽輪機葉片、盤、葉輪軸、螺栓等。

一(yi)、化學(xue)成分

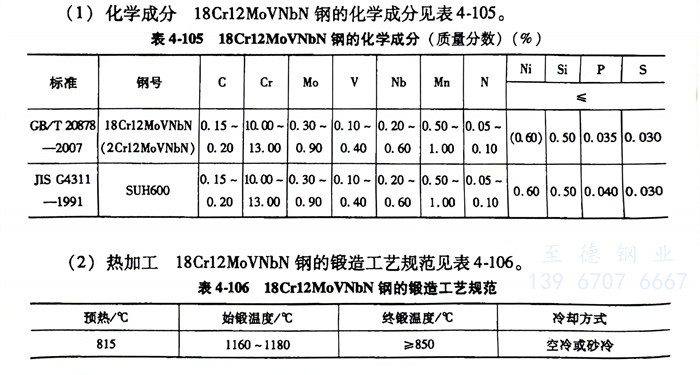

   18Cr12MoVNbN（2Cr12MoVNbN）SUH600不銹鋼的化學成分見表4-105。

二、熱加工

   18Cr12MoVNbN（2Cr12MoVNbN）SUH600不(bu)銹(xiu)鋼(gang)的鍛造工藝規范見表4-106。

三(san)、預備熱處理

  預備熱處理的過程如下：

    1. 軟化退(tui)火：750～800℃，爐(lu)冷。

    2. 完全退火：850～900℃，爐冷(leng)，硬度≤269HBW。

四、淬(cui)火及回火

   淬火(huo)溫度1100～1170℃，油冷(leng)或(huo)空(kong)(kong)冷(leng)；回(hui)火(huo)溫度600℃以上，空(kong)(kong)冷(leng)，硬度≤321HBW。

五、力學性(xing)能

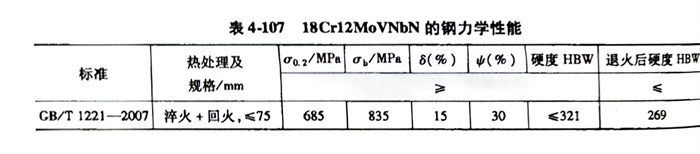

   18Cr12MoVNbN（2Cr12MoVNbN）SUH600不(bu)銹鋼的(de)力學性(xing)能見表(biao)4-107。
