30Cr17Mo 鋼屬于馬(ma)氏體不(bu)銹鋼，耐蝕性優良，有較好的強度和硬度，經淬火和低溫回火后硬度可達48HRC，是預硬型和淬硬性通用型耐腐蝕塑料模具鋼。該鋼經軟化退火后，硬度≤230HBW，具有較好的機械加工性能，該鋼經淬火及回火后，具有較高的硬度、耐磨性和很好的耐應力腐蝕性能、拋光性能。適宜制造承受高負荷、高耐磨及在腐蝕介質作用下的塑料模具和透明制品模具，以及要求強度較高且受腐蝕介質作用耐磨損的工件，如測量工具、醫療器械等。

一、化學成分

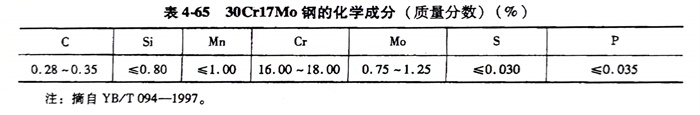

   30Cr17Mo 不銹鋼(gang)的化學成分見(jian)表(biao)4-65。

二、熱加(jia)工

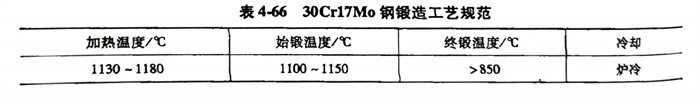

   30Cr17Mo 不(bu)銹(xiu)鋼(gang)的鍛造工藝規范見表(biao)4-66。

三、預(yu)備熱處理

  預備熱處(chu)理(li)的過程如下：

    1. 退火：加熱(re)溫度為850～870℃，保溫4～6h，爐冷至550℃以下出爐空(kong)冷，硬度≤230HBW。

    2. 再結(jie)晶(jing)退(tui)火(huo)：加熱溫度(du)為730～750℃，空(kong)冷。

四、淬火及(ji)回火

    30Cr17Mo 不銹鋼的淬(cui)火溫度(du)為1000～1050℃，油(you)冷或空冷，硬度(du)為48～50HRC；回火溫度(du)為160～180℃，硬度(du)為47～48HRC。

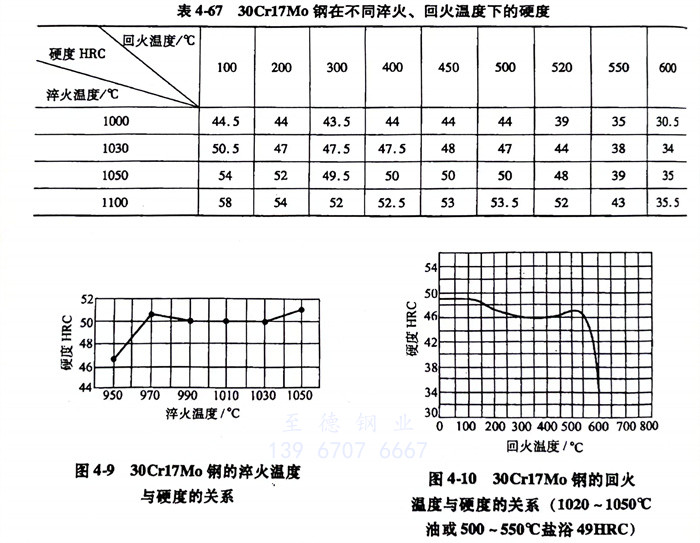

    不同淬(cui)火、回(hui)火溫(wen)度(du)(du)的硬度(du)(du)見表4-67、圖4-9和圖4-10。
