40Cr17Mo 不銹鋼是近幾年來開發的耐蝕型塑料模具鋼品種，屬中碳高鉻馬(ma)氏(shi)體不銹(xiu)鋼(gang)。該鋼一般采用電爐冶煉＋爐外精煉或電爐冶煉＋爐外精煉＋電渣重熔工藝生產。其性能和3Cr17Mo 不銹(xiu)鋼相似。該鋼經軟化退火后，硬度≤230HBW，具有較好的機械加工性能，經淬火及回火后，具有較高的強度、硬度、耐磨性和較好的耐應力腐蝕性能、拋光性能、適宜制造高負荷、高耐磨及在腐蝕介質作用下的塑料模具，以及強度要求較高且受腐蝕介質作用的耐磨損的零件，如測量工具和醫療器械等。
一、化學成分(fen)
40Cr17Mo 不銹(xiu)鋼(gang)的化學成分見表4-80。
二、臨(lin)界點(dian)
Ac1≈795~910℃、Ms≈180℃。
三、熱加(jia)工

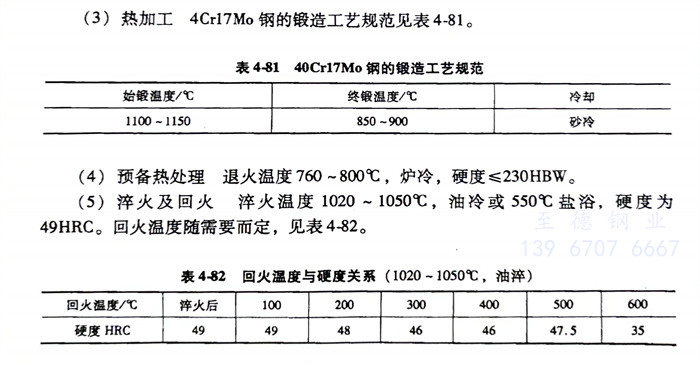

40Cr17Mo 不銹鋼的(de)鍛造(zao)工(gong)藝規(gui)范見表4-81。
四、預(yu)備熱處理(li)
退火溫度760～800℃，爐冷，硬(ying)度≤230HBW。
五(wu)、淬火(huo)及(ji)回火(huo)
淬火溫度1020～1050℃，油冷(leng)或550℃鹽浴(yu)，硬(ying)度為49HRC。回火溫度隨需要而定，見表4-82。
