68Cr17（7Cr17）、1.4109、S44002、440A不銹鋼是高鉻馬氏(shi)體不銹鋼，比20Cr13（2Cr13）不銹鋼具有更高的淬火硬度。在淬火、回火狀態下，具有高強度和硬度，并兼有不銹耐蝕性，因碳含量高，在硬化狀態下堅硬，較8Cr17、11Cr17的韌性高，但焊接性差。一般用于制造要求具有不銹性或耐稀氧化性酸、有機酸和鹽類腐蝕的刀具、模具、量具、軸承、軸類、閥門等耐腐蝕的部件。

一、化學成(cheng)分

    68Cr17（7Cr17）、1.4109、S44002、440A不銹鋼的化學成分見表4-83。

二、熱加工

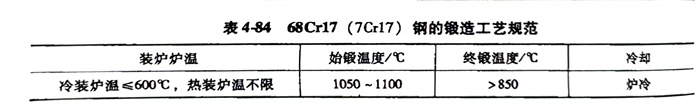

    68Cr17（7Cr17）、1.4109、S44002、440A不銹(xiu)鋼鍛造工藝(yi)規范見(jian)表(biao)4-84。

    應特別注(zhu)意鋼的熱(re)加工工藝，最好采用冷裝(zhuang)加熱(re)（＜600℃），加熱(re)速度(du)(du)不宜太快(kuai)，尤其(qi)在(zai)700℃以下時。同時，應該控(kong)制較高(gao)的停鍛、軋溫度(du)(du)，并嚴格(ge)注(zhu)意緩(huan)冷條件。

三、預備熱處理

  預備熱處理的過(guo)程如(ru)下(xia)：

    1. 軟(ruan)化退(tui)火(huo)：加(jia)熱溫度(du)為800～840℃，爐冷(leng)到(dao)500℃以(yi)下(xia)時出爐空(kong)冷(leng)，退(tui)火(huo)組織為珠光體，硬(ying)度(du)≤255HBW。

    2. 完全退火(huo)：加熱溫度840～920℃，爐冷，退火(huo)后硬度≤255HBW。

四、淬火及回(hui)火

    淬火(huo)溫度(du)(du)：1010～1070℃，油冷(leng)(leng)，硬(ying)度(du)(du)≥56HRC；回火(huo)溫度(du)(du)：160～180℃，空冷(leng)(leng)，硬(ying)度(du)(du)≥56HRC。

五、力(li)學性能(neng)

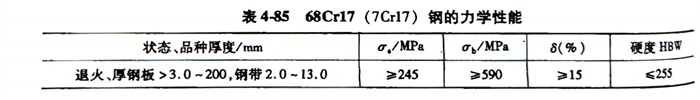

   68Cr17（7Cr17）、1.4109、S44002、440A不(bu)銹鋼經退火處理后的力學(xue)性能 見表4-85。
