15Cr12WMoV（1Cr12WMoV）不銹鋼是含鉻、鉬、鎢、釩的馬氏體不(bu)銹(xiu)耐熱鋼，具有較高的熱強性，良好的減振性及組織穩定性，并具有較高的持久強度和持久塑性，工藝性能良好。用于制造透平機葉片、緊固件、轉子及輪盤和580℃以下汽輪機葉片、燃汽輪機葉片等。

一、化學成分(fen)

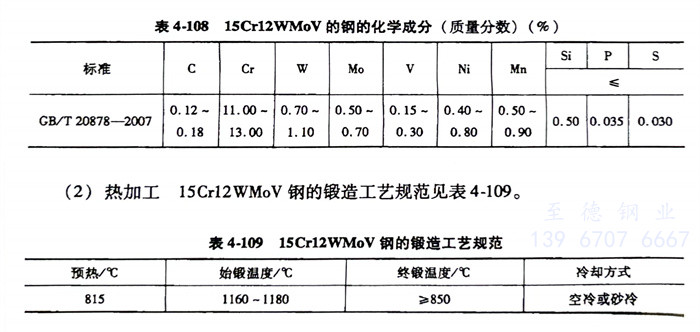

   15Cr12WMoV（1Cr12WMoV）不(bu)銹(xiu)鋼的化學成分(fen)見表4-108。

二、熱加工

   15Cr12WMoV（1Cr12WMoV）不銹鋼的鍛造工藝(yi)規范(fan)見表4-109。

三、預備熱處(chu)理

  預備熱處理的過程如下：

    1. 軟化退火：750～800℃，緩冷。

    2. 完全退火：850～900℃，緩冷。

四、淬(cui)火(huo)及回火(huo)

   淬火(huo)溫度為1000～1050℃，油(you)冷(leng)；回火(huo)溫度為680～700℃，空冷(leng)或油(you)冷(leng)。

五、力學性能

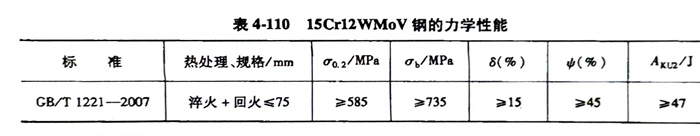

   15Cr12WMoV（1Cr12WMoV）不銹鋼的力學性能見表4-110。
