80Cr20Si2Ni（8Cr20Si2Ni）SUH4不(bu)銹(xiu)鋼(gang)是含鉻、硅、鎳的馬氏體不(bu)銹耐熱鋼，經淬火、回火后有較高的硬度和耐磨性、淬透性較好，并有較好的耐蝕性。適宜制作以耐磨性為主的進氣閥、排氣閥和閥座等。

一(yi)、化學成分

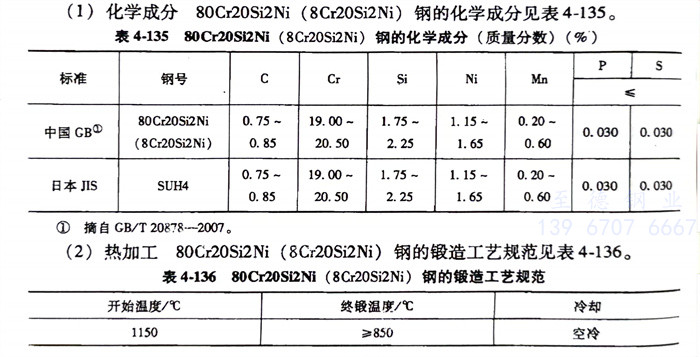

   80Cr20Si2Ni（8Cr20Si2Ni）SUH4不(bu)銹(xiu)鋼的(de)化學成分見表4-135。

二、熱加工

   80Cr20Si2Ni（8Cr20Si2Ni）SUH4不銹(xiu)鋼的(de)鍛(duan)造(zao)工藝(yi)規范見(jian)表4-136。

三、預備(bei)熱處(chu)理

   退火溫度為(wei)800～900℃，緩冷或爐冷至720℃后空冷≤321HBW。

四、淬火(huo)及回火(huo)

   淬火(huo)溫度為1030～1080℃，油冷(leng)；回火(huo)溫度為700～800空冷(leng)，硬度≥262HBW。

五(wu)、力學性能

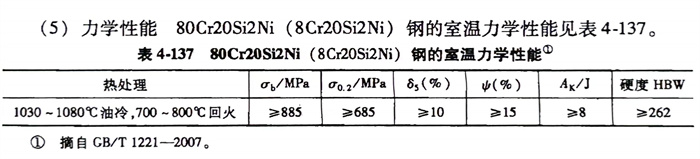

   80Cr20Si2Ni（8Cr20Si2Ni）SUH4不(bu)銹鋼的室(shi)溫力學(xue)性能見表4-137。
