一、焊前準備
馬氏體不(bu)銹(xiu)鋼管(guan)焊前準備包括編制焊接工藝文件、坡口加工、預熱、施焊環境（溫度、濕度、風速等）、焊接設備、焊工資格、保溫措施、焊后熱處理等。
二、馬氏體不銹鋼管焊接(jie)方(fang)法與焊接(jie)工藝參數
馬氏(shi)體(ti)型不銹(xiu)鋼管焊(han)接(jie)方(fang)法(fa)有(you)焊(han)條電弧(hu)焊(han)、氣體(ti)保(bao)護焊(han)和埋弧(hu)焊(han)等(deng)。
1. 焊條電弧焊
它是馬氏體不銹鋼(gang)常用的一種焊接方法，焊接時采用大的熱輸入，即較大的焊接電流，緩慢的冷卻速度。
a. 焊接(jie)材料(liao)
焊(han)(han)接(jie)材料(liao)一般采用(yong)與母材同材質的低氫(qing)型(xing)焊(han)(han)條(tiao)(tiao)。如(ru)焊(han)(han)后不(bu)能熱處理，則(ze)可選用(yong)抗(kang)裂性(xing)能好的奧氏體鋼類型(xing)焊(han)(han)條(tiao)(tiao)。此時(shi)相(xiang)當于(yu)異種鋼焊(han)(han)接(jie)，可運用(yong)舍夫勒（Schaeffler）組(zu)織圖、德龍（Delong）組(zu)織圖，合理選擇焊(han)(han)條(tiao)(tiao)，并嚴格控制母材對焊(han)(han)縫的稀釋。國內馬氏體不(bu)銹鋼焊(han)(han)接(jie)用(yong)焊(han)(han)條(tiao)(tiao)見表6-3，國外馬氏體不(bu)銹鋼焊(han)(han)條(tiao)(tiao)的選用(yong)見表6-4。
b. 焊接參數
焊(han)(han)接時應(ying)選用較大的(de)(de)焊(han)(han)接電流(liu)，以(yi)增大熱(re)輸入(ru)量，讓接頭緩(huan)慢(man)冷卻。防止(zhi)焊(han)(han)后接頭產生粗(cu)大硬脆的(de)(de)馬(ma)氏體和應(ying)力集中而導致接頭產生冷裂紋。焊(han)(han)條電弧焊(han)(han)焊(han)(han)接馬(ma)氏體型不銹鋼的(de)(de)焊(han)(han)接參數(shu)見表(biao)6-5。
2. 氣體保護(hu)焊
a. 非熔化(hua)極氬弧焊（TIG）

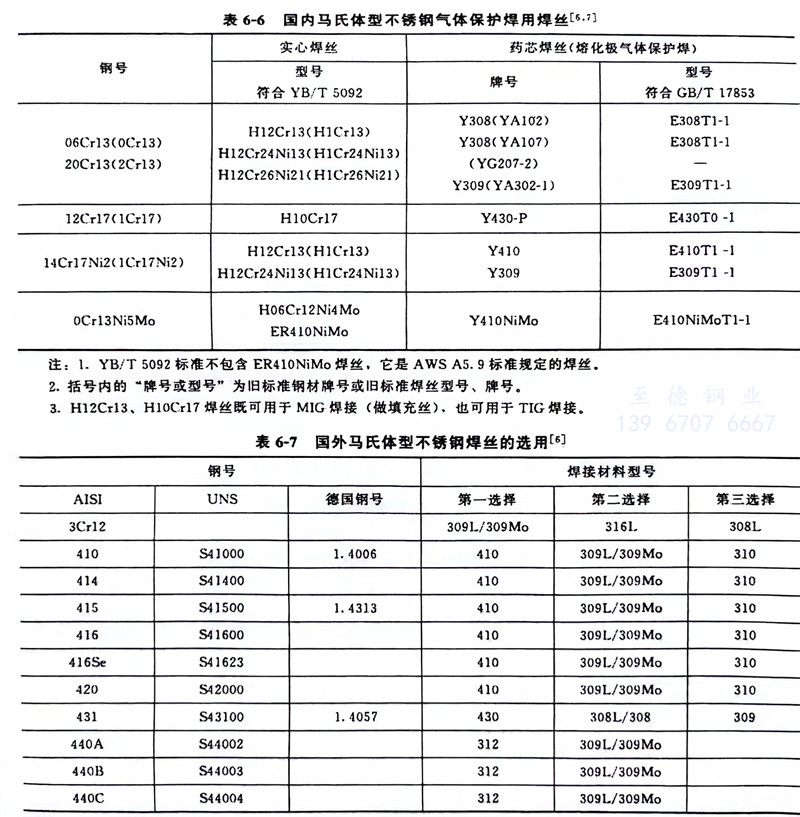

該焊(han)(han)(han)接(jie)(jie)方法(fa)焊(han)(han)(han)接(jie)(jie)質量較好，常(chang)用于薄板(ban)焊(han)(han)(han)接(jie)(jie)或多層焊(han)(han)(han)打底焊(han)(han)(han)。電極極性采用直流正接(jie)(jie)。由于裂紋傾向(xiang)小，薄板(ban)焊(han)(han)(han)前(qian)可不(bu)預熱，厚板(ban)焊(han)(han)(han)前(qian)需預熱到120～200℃。一(yi)般選(xuan)用與母(mu)材(cai)(cai)成(cheng)分和組織相近的焊(han)(han)(han)絲(si)，以保證與母(mu)材(cai)(cai)匹(pi)配。國(guo)內馬(ma)氏(shi)體型不(bu)銹鋼(gang)焊(han)(han)(han)絲(si)選(xuan)用見表(biao)6-6，國(guo)外常(chang)見馬(ma)氏(shi)體型不(bu)銹鋼(gang)焊(han)(han)(han)絲(si)選(xuan)用見表(biao)6-7。
b. 二氧化碳(tan)氣體(ti)保護焊（MAG）
馬氏體型不銹鋼采用二氧化碳氣體保護焊時，其焊接接頭含氫量低，冷裂紋傾向比焊條電弧焊小，可用較低的預熱溫度焊接，但需進行預熱、后熱和焊后熱處理。焊接材料選用見表6-6、表6-7。表6-6中的Y308、Y309、Y410、Y410NiMo、Y430-P等藥芯不銹鋼焊絲均為熔化極氣體保護焊用焊絲，焊絲直徑有1.2mm、1.6mm兩種。上述藥芯焊絲焊接時須采用CO2氣體保護，氣體流量為20～25L／min。
馬氏體(ti)(ti)型(xing)不(bu)銹鋼焊(han)(han)接用藥芯焊(han)(han)絲型(xing)號及熔敷(fu)金屬(shu)成分見(jian)(jian)表6-8。馬氏體(ti)(ti)型(xing)不(bu)銹鋼埋弧焊(han)(han)、氣體(ti)(ti)保護焊(han)(han)用焊(han)(han)絲型(xing)號及熔敷(fu)金屬(shu)成分見(jian)(jian)表6-9，其焊(han)(han)縫熔敷(fu)金屬(shu)成分與藥芯焊(han)(han)絲熔敷(fu)金屬(shu)相比較(jiao)，除了Si、Cu、Mn含(han)量有些區別外，其他合金元素含(han)量基本一(yi)致。
三(san)、埋弧(hu)焊(han)
埋弧焊(han)焊(han)接材料(liao)可選用同質或異(yi)質焊(han)縫的焊(han)接材料(liao)（和焊(han)條電焊(han)選用焊(han)條的原(yuan)則相同）。焊(han)劑采用堿性焊(han)劑，如SJ601 和HJ151。國內常見埋弧焊(han)用焊(han)絲、焊(han)劑見表6-10。
