022Cr17Ni7N、301L不銹鋼是含氮超低碳奧氏體型不(bu)銹鋼(gang)，碳含量很低，耐晶間腐蝕性好，加入氮后，鋼的強度比022Cr17Ni7不銹鋼高。可用于制造既要求耐腐蝕，又要求具有一定強度的結構件。

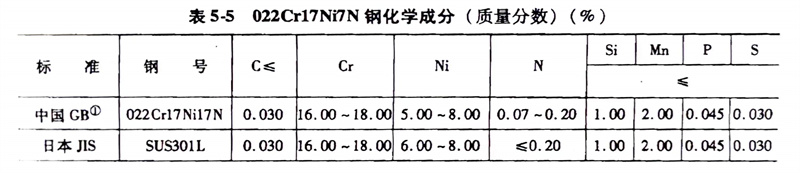

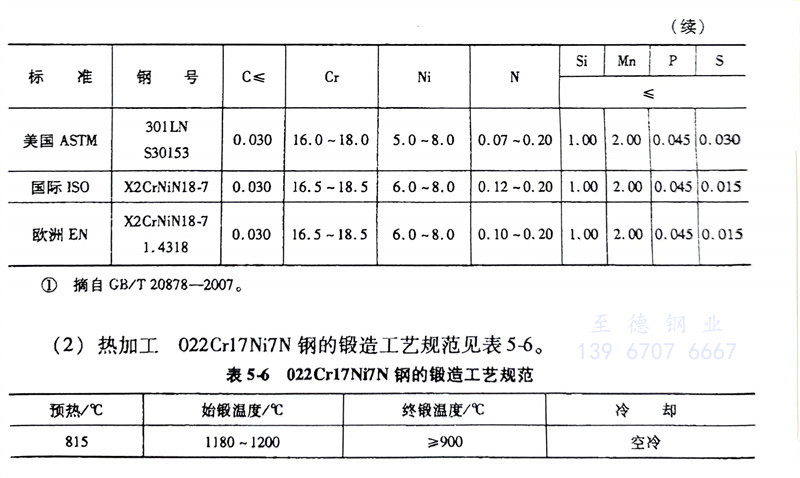

（1）化學成分(fen)： 022Cr17Ni7N、301L不銹鋼(gang)的化學成(cheng)分見表5-5。

（2）熱加工(gong)： 022Cr17Ni7N、301L不銹鋼的鍛造工藝規范見表5-6。

（3）預(yu)備熱處(chu)理： 消除加工應力的退火溫度為300～350℃，保溫1～2h，空冷。

（4）固溶(rong)處理：1010～1150℃，快(kuai)冷，硬(ying)度(du)≤207HBW。

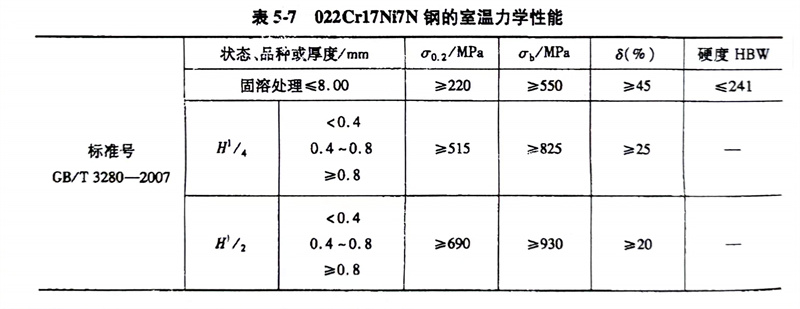

（5）力學(xue)性能：  022Cr17Ni7N、301L不銹鋼(gang)的室溫力學性能見表5-7。

（6）焊接性能：焊(han)接性良(liang)好(hao)，焊(han)后不需進(jin)行熱處理。

（7）耐腐(fu)蝕性： 由于碳含量很低，耐晶間腐蝕性好。加之，含有氮更糟強了耐點蝕及縫隙腐蝕能力。
