從礦石或化合物中提煉金屬，是還原過程；而腐蝕則是將金屬氧化為礦石或化合物，是冶煉的逆過程，即氧化過程。這兩個過程的原理是可以相互借用的。干腐蝕為高溫氧化，濕腐蝕是電解液腐蝕。在液態或固態電解質中的金屬腐蝕過程是電化學過程，是一種涉及電子轉移的化學過程。因此，腐蝕能否進行，取決于金屬能否離子化；而金屬離子化的趨勢，可以用金屬的標準電極電位（ε)來表示。定性地講，金屬的標準電位越負，則越易離子化。
如，鋼(gang)(gang)表(biao)面生銹是(shi)電(dian)化(hua)學腐(fu)蝕的結果(guo)。鋼(gang)(gang)暴露在大氣中(zhong)，表(biao)面吸附了(le)一層很薄的水膜，鋼(gang)(gang)表(biao)面不同的電(dian)極電(dian)位和水膜構成了(le)微電(dian)池，就會引起電(dian)化(hua)學腐(fu)蝕。
鋼本身由于包含有(you)碳化物、夾渣(zha)物等，各部(bu)分(fen)(fen)的(de)組(zu)織(zhi)和成分(fen)(fen)是不均(jun)勻的(de)，此外內部(bu)應力也(ye)不均(jun)勻，這(zhe)些都促使(shi)各部(bu)分(fen)(fen)在(zai)電(dian)解(jie)質溶液中，產生相互間的(de)電(dian)極(ji)(ji)電(dian)位差。這(zhe)種電(dian)極(ji)(ji)電(dian)位差愈大，微(wei)陽極(ji)(ji)和微(wei)陰極(ji)(ji)間的(de)電(dian)流強度(du)愈大，鋼的(de)腐蝕速度(du)也(ye)愈大，結(jie)果是微(wei)陽極(ji)(ji)部(bu)分(fen)(fen)發生嚴(yan)重的(de)腐蝕。
這種腐(fu)蝕(shi)微電(dian)(dian)池所(suo)引起電(dian)(dian)化(hua)(hua)學腐(fu)蝕(shi)，在(zai)開始階段和(he)腐(fu)蝕(shi)過程中，就會產生陽極極化(hua)(hua)作用和(he)陰極極化(hua)(hua)作用。
一、極化作用
在電(dian)化學腐(fu)蝕(shi)中，能(neng)夠控制腐(fu)蝕(shi)反(fan)應速度(du)的(de)現(xian)象稱為極(ji)化，極(ji)化可(ke)使陽極(ji)與(yu)陰(yin)極(ji)參與(yu)反(fan)應的(de)速度(du)得到減弱和減緩。
極(ji)(ji)化(hua)(hua)(hua)作用的(de)(de)(de)原(yuan)理 當電(dian)(dian)(dian)流通過原(yuan)來(lai)電(dian)(dian)(dian)池開始流動的(de)(de)(de)瞬間，在電(dian)(dian)(dian)極(ji)(ji)上(shang)產(chan)生(sheng)化(hua)(hua)(hua)學變化(hua)(hua)(hua)，這(zhe)些變化(hua)(hua)(hua)試圖建立一個新的(de)(de)(de)與(yu)原(yuan)來(lai)電(dian)(dian)(dian)池電(dian)(dian)(dian)壓方向(xiang)相反(fan)的(de)(de)(de)伏打電(dian)(dian)(dian)池。這(zhe)種新的(de)(de)(de)反(fan)電(dian)(dian)(dian)壓稱為極(ji)(ji)化(hua)(hua)(hua)，其(qi)方向(xiang)與(yu)原(yuan)來(lai)電(dian)(dian)(dian)池的(de)(de)(de)電(dian)(dian)(dian)壓方向(xiang)相反(fan)，從而使原(yuan)來(lai)的(de)(de)(de)電(dian)(dian)(dian)池電(dian)(dian)(dian)壓得到了削弱。也就是說(shuo)，由于極(ji)(ji)化(hua)(hua)(hua)使得腐蝕電(dian)(dian)(dian)池中金(jin)屬的(de)(de)(de)各(ge)電(dian)(dian)(dian)位(wei)彼此(ci)相互接(jie)近(jin) 陽極(ji)(ji)電(dian)(dian)(dian)位(wei)的(de)(de)(de)下降
稱為陽(yang)極(ji)(ji)(ji)(ji)極(ji)(ji)(ji)(ji)化(hua)，陰極(ji)(ji)(ji)(ji)電位(wei)的(de)下降(jiang)稱為陰極(ji)(ji)(ji)(ji)極(ji)(ji)(ji)(ji)化(hua)。電池電壓的(de)下降(jiang)、減小使得流過(guo)電池的(de)電流也減小。陽(yang)極(ji)(ji)(ji)(ji)、陰極(ji)(ji)(ji)(ji)的(de)極(ji)(ji)(ji)(ji)化(hua)并不總是(shi)同(tong)時以同(tong)種(zhong)(zhong)程(cheng)度發生，有(you)(you)些情況下，陽(yang)極(ji)(ji)(ji)(ji)發生較大(da)的(de)極(ji)(ji)(ji)(ji)化(hua)，而有(you)(you)些情況下則是(shi)陰極(ji)(ji)(ji)(ji)發生較大(da)的(de)極(ji)(ji)(ji)(ji)化(hua)。在前一種(zhong)(zhong)情況下，反應由陽(yang)極(ji)(ji)(ji)(ji)控制(zhi)；后一種(zhong)(zhong)情況下，反應由陰極(ji)(ji)(ji)(ji)來控制(zhi)（圖(tu)1-1a和圖(tu)1-1c)。為了提高(gao)金屬材料的(de)耐腐(fu)蝕性(xing)，可(ke)以通過(guo)提高(gao)其(qi)極(ji)(ji)(ji)(ji)化(hua)性(xing)能(neng)來實現；作為能(neng)源的(de)電池，則是(shi)通過(guo)降(jiang)低其(qi)極(ji)(ji)(ji)(ji)化(hua)性(xing)能(neng)來實現的(de)。
1. 鐵 - 水體系(xi)的極化(hua)
在(zai)鐵－水體(ti)系中(zhong)，反(fan)應(ying)是受陰極(ji)(ji)控制的(de)，因(yin)為(wei)氫離子數量少，也就是說，陰極(ji)(ji)極(ji)(ji)化(hua)限(xian)制著反(fan)應(ying)速(su)度；而(er)氧氣是一(yi)種(zhong)去極(ji)(ji)化(hua)劑(ji)，因(yin)為(wei)它增加了這(zhe)個反(fan)應(ying)中(zhong)的(de)腐(fu)蝕(shi)(shi)電(dian)(dian)流及(ji)一(yi)定的(de)腐(fu)蝕(shi)(shi)量。有一(yi)點應(ying)該考慮到(dao)(dao)，這(zhe)就是：極(ji)(ji)化(hua)可限(xian)制腐(fu)蝕(shi)(shi)速(su)度，使之不能達(da)到(dao)(dao)最大值(zhi)，如(ru)果不存在(zai)極(ji)(ji)化(hua)，腐(fu)蝕(shi)(shi)速(su)度將(jiang)可能達(da)到(dao)(dao)最大值(zhi)。電(dian)(dian)解液(ye)中(zhong)離子的(de)緩慢(man)(man)移動、原子緩慢(man)(man)地(di)結合成氣體(ti)分子或電(dian)(dian)解液(ye)中(zhong)離子的(de)緩慢(man)(man)溶解，都可能是極(ji)(ji)化(hua)的(de)表現(xian)形式。
2. 影(ying)響極化的因素
同其他的(de)(de)所有(you)性(xing)(xing)能一樣，極化(hua)(hua)性(xing)(xing)能不(bu)僅因電極材料而異，而且與電解質有(you)密切關系(xi)，因此，極化(hua)(hua)的(de)(de)程度是不(bu)同的(de)(de)。一些(xie)(xie)腐(fu)蝕(shi)反(fan)應(ying)(ying)由于高(gao)自發(fa)性(xing)(xing)與低極化(hua)(hua)性(xing)(xing)，使(shi)得(de)腐(fu)蝕(shi)反(fan)應(ying)(ying)進(jin)行得(de)很快；而另(ling)一些(xie)(xie)腐(fu)蝕(shi)反(fan)應(ying)(ying)，盡(jin)管它們有(you)著(zhu)明顯的(de)(de)腐(fu)蝕(shi)趨勢，但由于高(gao)極化(hua)(hua)性(xing)(xing)則使(shi)得(de)腐(fu)蝕(shi)反(fan)應(ying)(ying)進(jin)行得(de)非常(chang)慢。這(zhe)就是研究、利用極化(hua)(hua)的(de)(de)目的(de)(de)所在(zai)。影響極化(hua)(hua)的(de)(de)因素包括(kuo)：
a. 增加反應(ying)面積，使腐(fu)蝕更(geng)容易發生(sheng)，由此而降低了極化率。
b. 攪拌或電解(jie)液流動帶(dai)走了(le)表面的(de)腐蝕產(chan)物，從而提供了(le)大量與電極接觸的(de)離子，增加(jia)了(le)腐蝕速度(du)而降低了(le)極化；另一方面，如果陰極反應起控制作用(yong)，則攪拌對腐蝕速度(du)沒有影響。
c. 氧氣可有(you)效地使(shi)(shi)電極去極化或通過帶走反應產物原(yuan)子(zi)態(tai)的(de)氫使(shi)(shi)反應更快地進行。
d. 溫(wen)度增加，可使大多(duo)數反應速(su)度增加，因此降(jiang)低(di)了極化率。
3. 極化圖
極(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)(hua)現象(xiang)通(tong)常用(yong)極(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)(hua)曲(qu)(qu)線(xian)(xian)圖(tu)本示 ,見圖(tu)1-1。極(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)(hua)圖(tu)就(jiu)是(shi)陽(yang)極(ji)(ji)(ji)(ji)(ji)電(dian)位和陰極(ji)(ji)(ji)(ji)(ji)電(dian)位與其電(dian)流的(de)(de)(de)(de)(de)(de)關(guan)系圖(tu)。這(zhe)些曲(qu)(qu)線(xian)(xian)也稱為Evans曲(qu)(qu)線(xian)(xian)，這(zhe)是(shi)以腐(fu)蝕(shi)(shi)科學的(de)(de)(de)(de)(de)(de)創始人之一 Ulick Evans命(ming)名的(de)(de)(de)(de)(de)(de)。圖(tu)1-1a表(biao)示由陰極(ji)(ji)(ji)(ji)(ji)控(kong)制(zhi)腐(fu)蝕(shi)(shi)電(dian)池的(de)(de)(de)(de)(de)(de)極(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)(hua)圖(tu)。圖(tu)1-1b為鈍化(hua)(hua)(hua)(hua)(hua)狀(zhuang)(zhuang)態(tai)由金(jin)屬陽(yang)極(ji)(ji)(ji)(ji)(ji)控(kong)制(zhi)腐(fu)蝕(shi)(shi)電(dian)池的(de)(de)(de)(de)(de)(de)極(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)(hua)曲(qu)(qu)線(xian)(xian)圖(tu)，從圖(tu)1-1b可以看出(chu)，極(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)(hua)曲(qu)(qu)線(xian)(xian)并不(bu)是(shi)想象(xiang)的(de)(de)(de)(de)(de)(de)那樣是(shi)沿(yan)直線(xian)(xian)極(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)(hua)的(de)(de)(de)(de)(de)(de)，而是(shi)沿(yan)著“S”形曲(qu)(qu)線(xian)(xian)極(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)(hua)的(de)(de)(de)(de)(de)(de)。活化(hua)(hua)(hua)(hua)(hua)狀(zhuang)(zhuang)態(tai)－鈍化(hua)(hua)(hua)(hua)(hua)狀(zhuang)(zhuang)態(tai)轉變(bian)的(de)(de)(de)(de)(de)(de)電(dian)化(hua)(hua)(hua)(hua)(hua)學行為，可由這(zhe)些曲(qu)(qu)線(xian)(xian)加以說明(ming)。圖(tu)1-1c是(shi)由陽(yang)極(ji)(ji)(ji)(ji)(ji)控(kong)制(zhi)腐(fu)蝕(shi)(shi)電(dian)池的(de)(de)(de)(de)(de)(de)極(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)(hua)圖(tu)，此圖(tu)可以說明(ming)氫氣對陰極(ji)(ji)(ji)(ji)(ji)極(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)(hua)的(de)(de)(de)(de)(de)(de)作用(yong)及聚集的(de)(de)(de)(de)(de)(de)金(jin)屬離子和腐(fu)蝕(shi)(shi)產物對陽(yang)極(ji)(ji)(ji)(ji)(ji)極(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)(hua)的(de)(de)(de)(de)(de)(de)作用(yong)。實際上，極(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)(hua)曲(qu)(qu)線(xian)(xian)并不(bu)是(shi)直線(xian)(xian)，極(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)(hua)曲(qu)(qu)線(xian)(xian)的(de)(de)(de)(de)(de)(de)形狀(zhuang)(zhuang)取決(jue)于極(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)(hua)的(de)(de)(de)(de)(de)(de)具(ju)體過(guo)程。
4. 極化測定
耦合件極(ji)化(hua)的測(ce)定可(ke)以提(ti)供關于極(ji)化(hua)行(xing)為的精確信(xin)息，特(te)別(bie)是對局部腐蝕的預測(ce)。用(yong)極(ji)化(hua)技術與(yu)(yu)臨界電位可(ke)以衡量金屬與(yu)(yu)合金在(zai)氯化(hua)物(wu)溶液中，點腐蝕與(yu)(yu)縫隙腐蝕的敏感性。
5. 鈍化
有時(shi)材料發(fa)生腐(fu)(fu)(fu)(fu)蝕(shi)時(shi)，會(hui)產生有黏附性的(de)腐(fu)(fu)(fu)(fu)蝕(shi)產物，這種黏附性的(de)腐(fu)(fu)(fu)(fu)蝕(shi)產物能(neng)(neng)夠起到保護(hu)材料免受進一(yi)步腐(fu)(fu)(fu)(fu)蝕(shi)作用(yong)，這也就是鈍化(hua)作用(yong)。這些(xie)被鈍化(hua)的(de)材料在(zai)特定的(de)環(huan)境(jing)中腐(fu)(fu)(fu)(fu)蝕(shi)非常小，而在(zai)其他環(huan)境(jing)中卻有可能(neng)(neng)產生相當(dang)嚴重的(de)腐(fu)(fu)(fu)(fu)蝕(shi)。例如，從電動序來看，鋁(lv)(lv)的(de)腐(fu)(fu)(fu)(fu)蝕(shi)速度應該是較(jiao)高的(de)，然(ran)而實際(ji)上，鋁(lv)(lv)在(zai)除鹵(lu)化(hua)物外的(de)多數介質里具有較(jiao)強的(de)耐腐(fu)(fu)(fu)(fu)蝕(shi)能(neng)(neng)力(li)。這種現象稱(cheng)為(wei)鈍化(hua)。鎳、鈦、鋯(gao)、鉻和不銹鋼等材料都(dou)是因為(wei)可自鈍化(hua)而具備了耐腐(fu)(fu)(fu)(fu)蝕(shi)的(de)能(neng)(neng)力(li)。
通(tong)過研(yan)究(jiu)極(ji)(ji)化(hua)(hua)曲(qu)(qu)線，也(ye)就是Evans曲(qu)(qu)線，可(ke)(ke)以(yi)幫助(zhu)更好地理解合金(jin)(jin)(jin)(jin)的(de)(de)(de)(de)鈍(dun)(dun)(dun)(dun)化(hua)(hua)。圖1-1b中(zhong)顯(xian)示的(de)(de)(de)(de)鈍(dun)(dun)(dun)(dun)化(hua)(hua)合金(jin)(jin)(jin)(jin)的(de)(de)(de)(de)陽(yang)極(ji)(ji)極(ji)(ji)化(hua)(hua)曲(qu)(qu)線明(ming)顯(xian)不(bu)同于沒(mei)有鈍(dun)(dun)(dun)(dun)化(hua)(hua)的(de)(de)(de)(de)合金(jin)(jin)(jin)(jin)，圖1-1d是鈍(dun)(dun)(dun)(dun)化(hua)(hua)與(yu)沒(mei)有鈍(dun)(dun)(dun)(dun)化(hua)(hua)材料的(de)(de)(de)(de)極(ji)(ji)化(hua)(hua)曲(qu)(qu)線比較圖。鈍(dun)(dun)(dun)(dun)化(hua)(hua)明(ming)顯(xian)的(de)(de)(de)(de)是陽(yang)極(ji)(ji)極(ji)(ji)化(hua)(hua)的(de)(de)(de)(de)結果。在(zai)金(jin)(jin)(jin)(jin)屬(shu)與(yu)環境(jing)之間，由(you)金(jin)(jin)(jin)(jin)屬(shu)氧(yang)(yang)化(hua)(hua)物或化(hua)(hua)學反(fan)應(ying)(ying)吸收(shou)的(de)(de)(de)(de)氧(yang)(yang)氣形(xing)成一(yi)層牢固的(de)(de)(de)(de)保護(hu)薄膜(mo)，可(ke)(ke)以(yi)防止金(jin)(jin)(jin)(jin)屬(shu)與(yu)電解液進一(yi)步接觸電解。在(zai)金(jin)(jin)(jin)(jin)屬(shu)為(wei)鐵(tie)的(de)(de)(de)(de)情(qing)況(kuang)下，當有更多的(de)(de)(de)(de)氧(yang)(yang)可(ke)(ke)以(yi)到達(da)陰極(ji)(ji)的(de)(de)(de)(de)金(jin)(jin)(jin)(jin)屬(shu)表面進行反(fan)應(ying)(ying)時，就可(ke)(ke)以(yi)形(xing)成一(yi)層保護(hu)性的(de)(de)(de)(de)鈍(dun)(dun)(dun)(dun)化(hua)(hua)膜(mo)，金(jin)(jin)(jin)(jin)屬(shu)表面因此達(da)到鈍(dun)(dun)(dun)(dun)化(hua)(hua)狀(zhuang)態，對避免加(jia)速(su)腐蝕起到了非常重要(yao)的(de)(de)(de)(de)作用。在(zai)特(te)(te)定的(de)(de)(de)(de)情(qing)況(kuang)下，特(te)(te)定的(de)(de)(de)(de)合金(jin)(jin)(jin)(jin)能否鈍(dun)(dun)(dun)(dun)化(hua)(hua)取決(jue)于陽(yang)極(ji)(ji)和(he)陰極(ji)(ji)極(ji)(ji)化(hua)(hua)效果。
鈍(dun)(dun)(dun)化(hua)(hua)(hua)狀(zhuang)態(tai)合金被廣泛用做熱交(jiao)換器結構的(de)耐(nai)腐(fu)蝕材料，鈍(dun)(dun)(dun)化(hua)(hua)(hua)狀(zhuang)態(tai)金屬(shu)的(de)耐(nai)腐(fu)蝕性取決于鉻(ge)含(han)(han)量、環(huan)境中(zhong)的(de)氯(lv)化(hua)(hua)(hua)物(wu)和氧含(han)(han)量以及(ji)溫(wen)度。在特(te)定的(de)條件下達到鈍(dun)(dun)(dun)化(hua)(hua)(hua)狀(zhuang)態(tai)，取決于各(ge)種鈍(dun)(dun)(dun)化(hua)(hua)(hua)因(yin)素的(de)相對值能(neng)否超(chao)過其阻礙鈍(dun)(dun)(dun)化(hua)(hua)(hua)的(de)因(yin)素。例如(ru)，高的(de)鉻(ge)含(han)(han)量有利(li)于鈍(dun)(dun)(dun)化(hua)(hua)(hua)，低的(de)溫(wen)度有利(li)于鈍(dun)(dun)(dun)化(hua)(hua)(hua)，含(han)(han)有去(qu)鈍(dun)(dun)(dun)化(hua)(hua)(hua)離子的(de)氯(lv)化(hua)(hua)(hua)物(wu)阻礙鈍(dun)(dun)(dun)化(hua)(hua)(hua)，而氧有利(li)于鈍(dun)(dun)(dun)化(hua)(hua)(hua)。
6. 鈍化狀態(tai)合金的(de)行(xing)為
盡管鈍(dun)化(hua)狀態材料在(zai)(zai)特(te)定的(de)(de)環境下，鈍(dun)化(hua)狀態材料腐(fu)(fu)蝕(shi)非(fei)常(chang)(chang)小，但在(zai)(zai)其他情況(kuang)下可能腐(fu)(fu)蝕(shi)相(xiang)(xiang)當嚴(yan)重。相(xiang)(xiang)反，通常(chang)(chang)顯示鈍(dun)化(hua)狀態的(de)(de)合金(jin)在(zai)(zai)非(fei)鈍(dun)化(hua)狀態下，常(chang)(chang)常(chang)(chang)是非(fei)常(chang)(chang)活潑的(de)(de)。某些(xie)元素可以擊(ji)穿鈍(dun)化(hua)膜，造成(cheng)鈍(dun)化(hua)膜不連續處的(de)(de)金(jin)屬被腐(fu)(fu)蝕(shi)。例如(ru)，氯離子破壞鋁(lv)、鐵(tie)以及不銹鋼的(de)(de)鈍(dun)化(hua)，造成(cheng)點腐(fu)(fu)蝕(shi)。因此，使用鈍(dun)化(hua)狀態金(jin)屬的(de)(de)用戶應(ying)特(te)別注意(yi)點腐(fu)(fu)蝕(shi)、應(ying)力腐(fu)(fu)蝕(shi)開裂、敏(min)化(hua)以及貧(pin)氧腐(fu)(fu)蝕(shi)等。
對于金屬(shu)的(de)(de)耐腐蝕性，希望有較高(gao)的(de)(de)極化性能(neng)(neng)(neng)；對于作為(wei)能(neng)(neng)(neng)源的(de)(de)電(dian)池或金屬(shu)的(de)(de)表(biao)面處理，卻要求(qiu)有較低的(de)(de)極化性能(neng)(neng)(neng)。同其他的(de)(de)所有性能(neng)(neng)(neng)一樣，極化性能(neng)(neng)(neng)不(bu)僅因電(dian)極材料而異，也與(yu)電(dian)解質密切相關。
二、不銹鋼的極化曲線(xian)

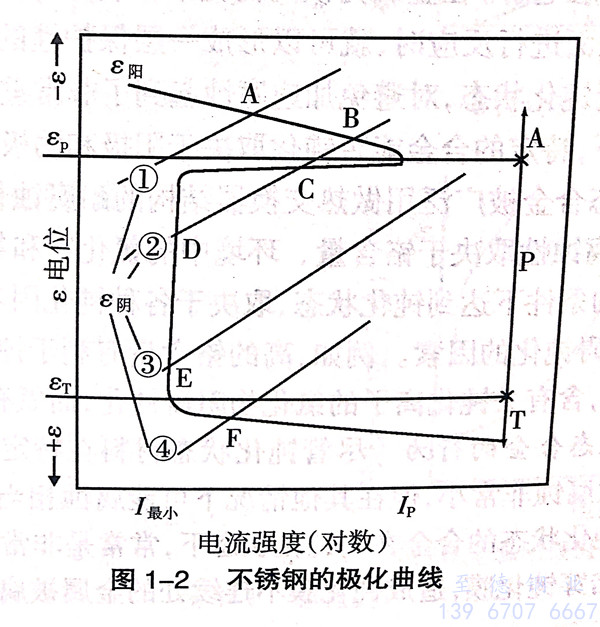

不銹鋼的極化曲線，見圖1-2。圖1-2描述了不銹鋼以及有活化、鈍化轉變的合金電極動力學過程，并按電位分為活化區（A)、鈍化區（P)和過鈍化區（T)。應用陽極極化曲線（εm)及相關的陰極極化曲線（圖1-2中的①、②、③、④),可以求得腐蝕電位和腐蝕電流密度（圖1-2中的陽極化曲線和陰極化曲線的交點A、B、C、D、E、F)。
金屬(shu)或合(he)金在不同(tong)條件(jian)下，其電化學腐(fu)(fu)(fu)蝕(shi)有(you)四(si)種狀(zhuang)(zhuang)(zhuang)態(tai)：一是(shi)活化狀(zhuang)(zhuang)(zhuang)態(tai)，腐(fu)(fu)(fu)蝕(shi)電流(liu)強度較(jiao)大(da)，因而腐(fu)(fu)(fu)蝕(shi)速度較(jiao)快；二是(shi)相對穩(wen)定(ding)狀(zhuang)(zhuang)(zhuang)態(tai)，即金屬(shu)處于(yu)(yu)可以鈍(dun)化也(ye)可以活化狀(zhuang)(zhuang)(zhuang)態(tai)；三是(shi)鈍(dun)化穩(wen)定(ding)狀(zhuang)(zhuang)(zhuang)態(tai)，金屬(shu)只處于(yu)(yu)鈍(dun)化狀(zhuang)(zhuang)(zhuang)態(tai)，而且是(shi)穩(wen)定(ding)的(de)(de)(de)，能夠自動(dong)鈍(dun)化，只有(you)很(hen)小(xiao)的(de)(de)(de)腐(fu)(fu)(fu)蝕(shi)電流(liu)，腐(fu)(fu)(fu)蝕(shi)速度很(hen)小(xiao)；四(si)是(shi)過(guo)鈍(dun)化狀(zhuang)(zhuang)(zhuang)態(tai)，當金屬(shu)處于(yu)(yu)過(guo)鈍(dun)化狀(zhuang)(zhuang)(zhuang)態(tai)時(shi)有(you)較(jiao)高(gao)的(de)(de)(de)腐(fu)(fu)(fu)蝕(shi)電流(liu)。
為(wei)了(le)提高不銹鋼的耐(nai)腐蝕性能，我們希望：
a. 不銹鋼(gang)易處(chu)于鈍化態，也就是可以自動鈍化；
b. 不銹鋼鈍化后腐蝕電流密度要很低；
c. 不銹鋼(gang)鈍化狀態的（腐蝕）電(dian)位范圍要(yao)寬。
上述三點分(fen)別(bie)指(zhi)出了不銹鋼獲得鈍(dun)化的(de)必要(yao)條件、鈍(dun)化狀(zhuang)(zhuang)態的(de)腐(fu)蝕速度和鈍(dun)化狀(zhuang)(zhuang)態的(de)相(xiang)對穩定性。
不銹(xiu)(xiu)鋼(gang)只(zhi)有處在鈍(dun)化(hua)狀(zhuang)態(tai)方能耐腐蝕(shi)(shi)，這時鈍(dun)化(hua)狀(zhuang)態(tai)腐蝕(shi)(shi)電流最小，腐蝕(shi)(shi)速度最慢，其他三種狀(zhuang)態(tai)下不銹(xiu)(xiu)鋼(gang)都是不耐腐蝕(shi)(shi)的。由(you)此可見，不銹(xiu)(xiu)鋼(gang)的“不銹(xiu)(xiu)”是相對的，只(zhi)是腐蝕(shi)(shi)速度比較(jiao)慢就是了。
