硝酸是重要的化工原料，它廣泛應用于國民經濟的許多部門。無論是生產硝酸還是使用硝酸，都會遇到硝酸的腐蝕問題。硝酸是強氧化性酸，即使是稀硝酸也具有很強的氧化性。不銹鋼(gang)由于在稀硝酸中極易鈍化，因而具有良好的耐蝕性。可以說幾乎所有的不銹鋼在稀硝酸中均有相當好的耐蝕能力。由于18-8型Cr-Ni奧氏體不銹鋼，例如，06Cr19Ni9、022Cr19Ni11、06Cr18Ni11Ti（或1Cr18Ni9Ti等）既具有優異的耐稀硝酸性能，又有良好的力學、加工成形、焊接等綜合性能。因而在≤65％的稀HNO3中，它們是用量最大，應用范圍最廣的不銹鋼。同時，不含Mo的雙相不銹鋼，如022Cr25Ni6Ti、022Cr25Ni6N等也取得很好的使用效果。
20世紀70年代以來(lai)所出(chu)現的(de)(de)(de)硝酸級不銹鋼(gang)主要(yao)指 碳≤0.015%、硅≤0.10%、硼(peng)≤10×10-6、磷(lin)≤0.02%、鉬(mu)≤0.2%的(de)(de)(de) 00Cr19Ni11 和(he) 碳 ≤0.02%、硅]≤0.20%、磷(lin)≤0.020、鉬(mu)≤0.2％的(de)(de)(de)022Cr25Ni20 不銹鋼(gang)。在≤65％稀HNO3中(zhong)，它(ta)們不僅耐敏化態(tai)晶間(jian)腐(fu)(fu)(fu)蝕(shi)的(de)(de)(de)性(xing)(xing)能(neng)顯(xian)著(zhu)提高（見晶間(jian)腐(fu)(fu)(fu)蝕(shi)）。而且(qie)耐一般腐(fu)(fu)(fu)蝕(shi)的(de)(de)(de)性(xing)(xing)能(neng)也有顯(xian)著(zhu)改善。例如(ru)，在沸騰的(de)(de)(de)65％HNO3中(zhong)，硝酸級18-8鋼(gang)固溶態(tai)，腐(fu)(fu)(fu)蝕(shi)率僅0.06～0.14mm/a，敏化態(tai)也僅0.3mm/a。
隨硝(xiao)(xiao)酸(suan)濃度(du)的(de)(de)(de)增加。特別是當濃度(du)在(zai)其沸濃度(du)68.4％以上時，一般18-8型鋼(gang)(gang)已不(bu)(bu)能滿足要求；當濃度(du)≤85％時。通常(chang)可選用(yong)(yong)Cr25Ni20型不(bu)(bu)銹(xiu)鋼(gang)(gang)。但濃度(du)再高，由于(yu)硝(xiao)(xiao)酸(suan)的(de)(de)(de)過(guo)(guo)氧化作用(yong)(yong)和僅含Cr的(de)(de)(de)不(bu)(bu)銹(xiu)鋼(gang)(gang)本(ben)身的(de)(de)(de)過(guo)(guo)鈍化，18-8鋼(gang)(gang)和Cr25Ni20鋼(gang)(gang)均會受到嚴重腐蝕。因此，高Si的(de)(de)(de)Cr-Ni 不(bu)(bu)銹(xiu)鋼(gang)(gang)，例如(ru)，含Si：4％的(de)(de)(de)Cr18Ni9Si4、 10Cr17Ni11Si4AlTi、022Cr14Ni14Si4(Ti)、022Cr17Ni14Si4（Ti、Nb）、022Cr20Ni24Si4Ti等常(chang)常(chang)用(yong)(yong)于(yu)溫(wen)度(du)≤80℃下(xia)的(de)(de)(de)濃硝(xiao)(xiao)酸(suan)和發煙(yan)硝(xiao)(xiao)酸(suan)中，溫(wen)度(du)再高，則需要選含Si量達6％的(de)(de)(de)不(bu)(bu)銹(xiu)鋼(gang)(gang)，例如(ru)，00Cr17Ni7Si6。

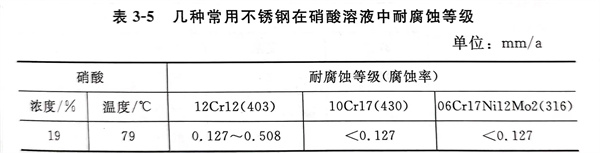

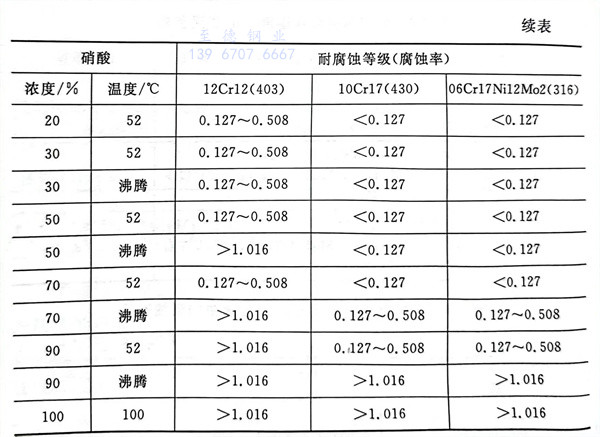

研究已表明，當HNO3中含有Cr6+時，18-8型不銹鋼腐蝕速度急劇提高，此時高Si為4％和6％的不銹鋼是最佳含Mo不銹鋼，一般不用于耐HNO3腐蝕。但是，當硝酸中有Cl-時，為了防止點蝕，則常常選用含Mo的不銹鋼。具體牌號取決于鋼中Cr、Mo含量，隨著HNO3濃度、Cl-含量和介質溫度而定。常用不銹鋼在硝酸溶液中耐腐蝕等級見表3-5。
