鐵素體鋼焊接材料基本上有三類：1. 成分基本與母材匹配的焊接材料；2. 鉻鎳奧氏體焊接材料；3. 鎳基合金焊接材料，由于價格較高，很少選用。

 普(pu)通的(de)(de)鐵(tie)素體鋼(gang)(gang)(gang)可采(cai)用(yong)手工電(dian)弧(hu)焊(han)(han)(han)、氣(qi)體保護焊(han)(han)(han)、等(deng)離子弧(hu)焊(han)(han)(han)、電(dian)子束(shu)焊(han)(han)(han)等(deng)熔焊(han)(han)(han)方法。焊(han)(han)(han)接(jie)(jie)(jie)材(cai)(cai)(cai)料(liao)可采(cai)用(yong)與(yu)(yu)母材(cai)(cai)(cai)相當的(de)(de)材(cai)(cai)(cai)料(liao)，但(dan)在拘束(shu)度大時(shi)(shi)，很(hen)容易產生(sheng)裂紋(wen)，焊(han)(han)(han)后可采(cai)用(yong)熱(re)處理，恢復(fu)耐(nai)蝕性(xing)能，并(bing)改善接(jie)(jie)(jie)頭塑性(xing)。采(cai)用(yong)奧(ao)氏(shi)體焊(han)(han)(han)條可免除(chu)預熱(re)和焊(han)(han)(han)后熱(re)處理，但(dan)這對(dui)不(bu)含穩(wen)定元素的(de)(de)各種鋼(gang)(gang)(gang)，熱(re)影響區的(de)(de)敏化仍(reng)然存在，常用(yong)309型和310型鉻鎳奧(ao)氏(shi)體焊(han)(han)(han)接(jie)(jie)(jie)材(cai)(cai)(cai)料(liao)。對(dui)于Cr17鋼(gang)(gang)(gang)，也可用(yong)308型焊(han)(han)(han)接(jie)(jie)(jie)材(cai)(cai)(cai)料(liao)，合金含量高的(de)(de)焊(han)(han)(han)接(jie)(jie)(jie)材(cai)(cai)(cai)料(liao)有利于提高焊(han)(han)(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭塑性(xing)。奧(ao)氏(shi)體或奧(ao)氏(shi)體－鐵(tie)素體焊(han)(han)(han)縫金屬基本與(yu)(yu)鐵(tie)素體母材(cai)(cai)(cai)等(deng)強，但(dan)在某些腐蝕介質中(zhong)，焊(han)(han)(han)縫的(de)(de)耐(nai)蝕性(xing)可能與(yu)(yu)母材(cai)(cai)(cai)有很(hen)大的(de)(de)不(bu)同，這一點選擇(ze)焊(han)(han)(han)接(jie)(jie)(jie)材(cai)(cai)(cai)料(liao)時(shi)(shi)要注意。

對于高純和超高純鐵素體不(bu)銹鋼，由于間隙元素極低，焊接熱循環引起的脆化作用相對不顯著，焊接接頭有較好的塑性和韌性，一般不需要預熱和焊后熱處理。同鋼種焊接時，一般采用與母材同成分的焊絲作為填充材料，焊絲的間隙元素含量最好低于母材。特別注意焊絲加工和保管過程中可能產生的表面沾污。焊接方法主要用氬弧焊、等離子弧焊、電子束焊，到目前為止，還沒有超高純鐵素體鋼類型的電焊條。

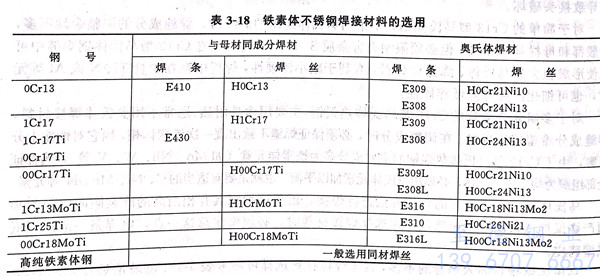

鐵素(su)體不銹鋼的焊接材(cai)料具體選(xuan)擇可參考下表 3-18 。
