一、鋼制(zhi)管(guan)法蘭（GB/T 9124-2010）

  1. 對焊連接(jie)端(duan)的型(xing)式及尺寸

   a. 用PN標記的(de)法蘭對焊連接端的(de)型式及尺寸

    包括用PN標記的久久99國產精品久久99果凍傳媒:對焊法蘭（WN)及A型對焊環板式久久99國產精品久久99果凍傳媒:松套法蘭（LPC)的對焊連接端兩種。

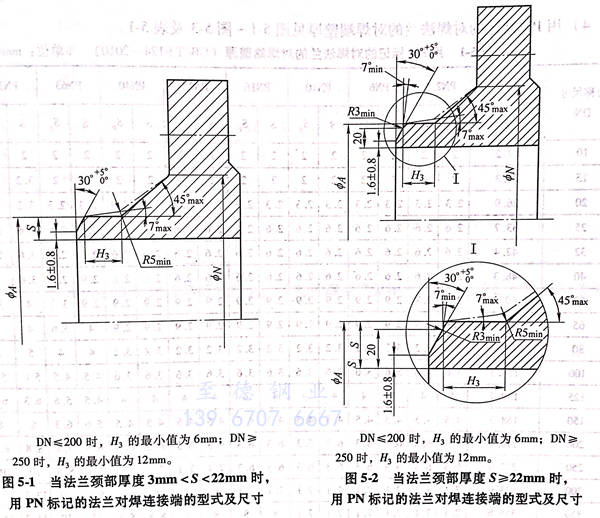

     ①. 當法蘭頸部厚度3mm<S<22mm時，用PN標記的法蘭對焊連接端的型式與尺寸見圖5-1。

     ②. 當法蘭頸部厚度S≥22mm時，用PN標記的法蘭對焊連接端的型式與尺寸如圖5-2所示。

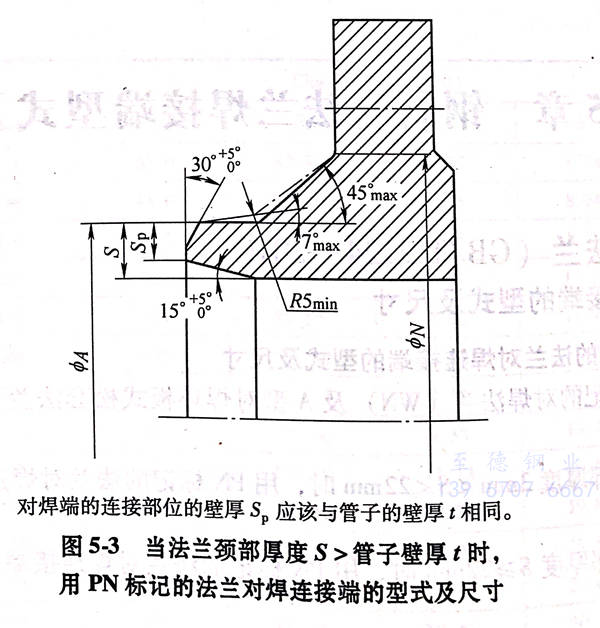

     ③. 當法蘭頸部厚度S＞管子壁厚 t 時，用PN標記的法蘭對焊連接端的型式與尺寸如圖5-3所示。

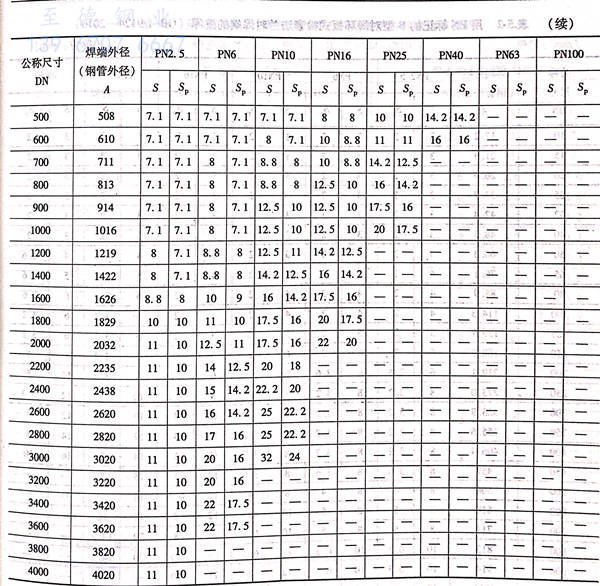

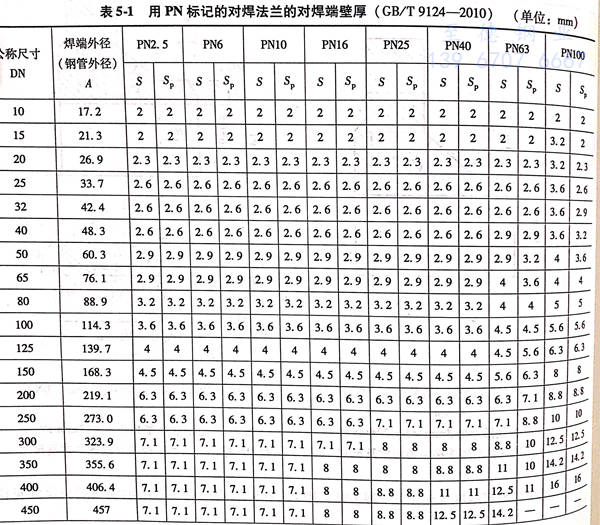

     ④. 用 PN 標記的對焊法蘭的對焊端壁厚見圖 5-1~圖 5-3 及表 5-1 。

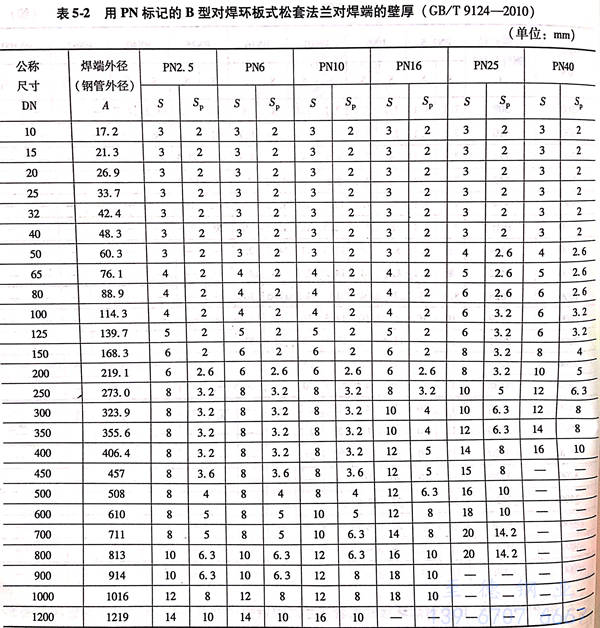

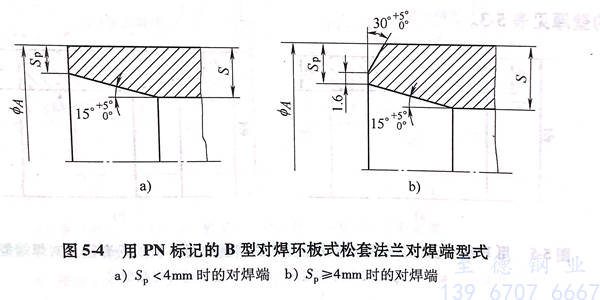

  b. 用 PN 標記(ji)的 B型(xing)對(dui)焊(han)環板式松套法蘭(lan)對(dui)焊(han)端型(xing)式見圖5-4 ，其對(dui)焊(han)端的壁(bi)厚(hou)見表 5-2 。

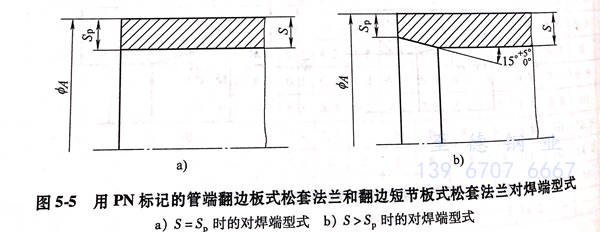

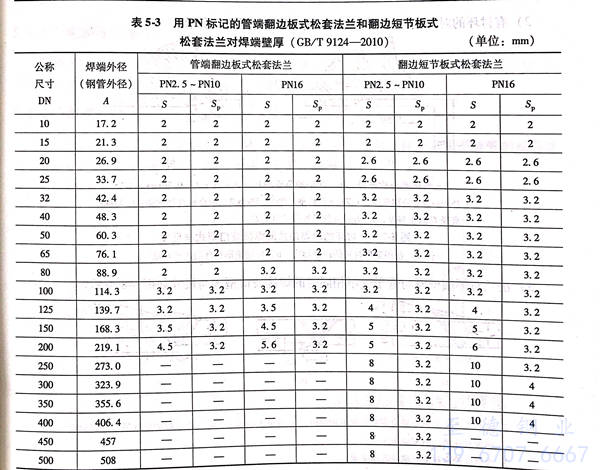

  c.  用 PN 標記的管端(duan)翻邊板式松(song)套法(fa)蘭 和 翻邊短(duan)節板式松(song)套法(fa)蘭對焊(han)端(duan)型式見圖(tu) 5-5，對焊(han)端(duan)的壁(bi)厚見表 5-3 。

  d. 用Class 標記的法蘭對焊連接端型式與尺寸

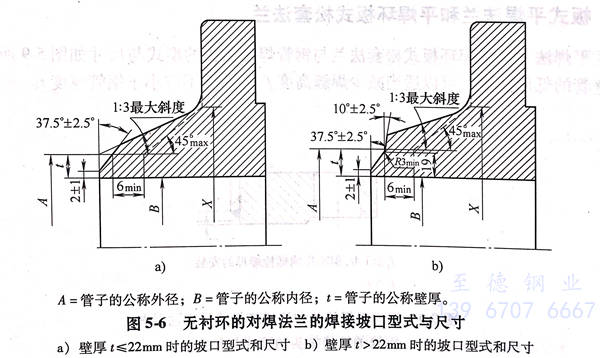

    ①. 無襯環的對焊法蘭的焊接坡口型式與尺寸如圖 5-6 所示。

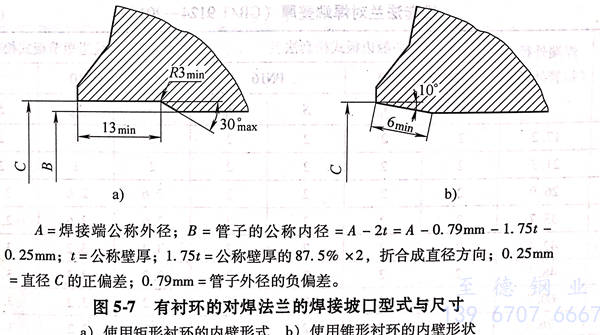

    ②. 有襯環的對焊法蘭的焊接坡口型式與尺寸如圖 5-7 所示。

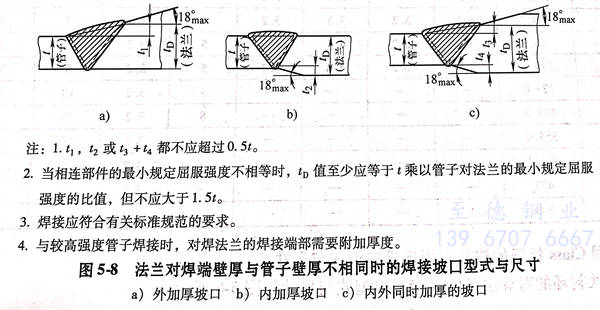

    ③. 法蘭對焊端壁厚與管子壁不相同時的焊接坡口型式與尺寸如圖 5-8 所示。

  2. 板式平(ping)焊(han)法蘭(lan)和平(ping)焊(han)環板式松套法蘭(lan)

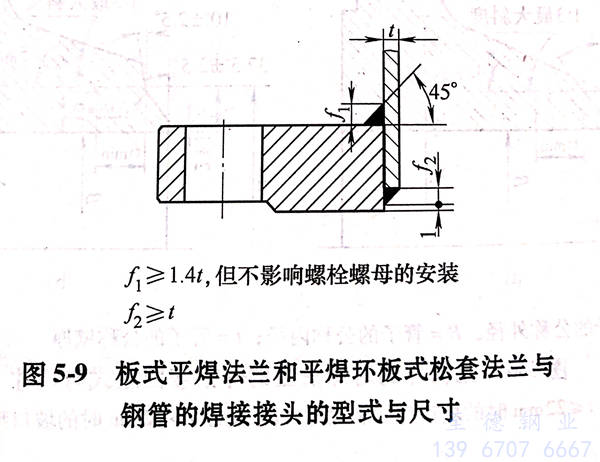

  板式平焊法蘭和平焊環板式松套法蘭與鋼管焊接接頭的型式與尺寸如圖5-9所示，對于采用厚壁管的低壓法蘭，可以適當減少焊縫高度f₁,但f₁不應小于鋼管厚度t。

 3. 帶頸平(ping)焊法蘭

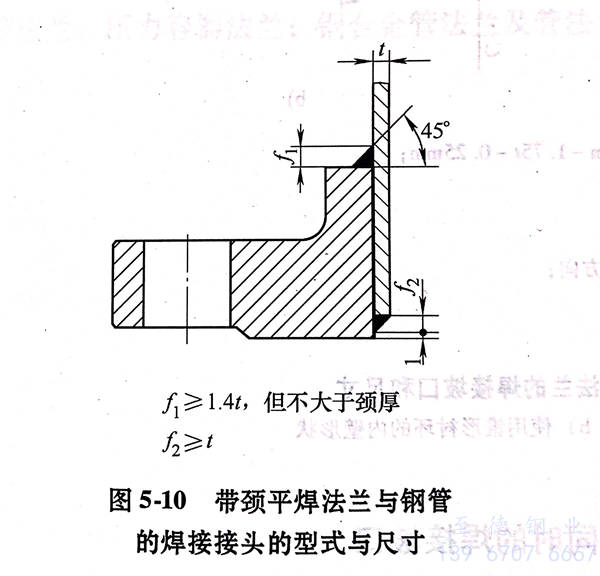

 帶頸久久99國產精品久久99果凍傳媒:平焊法蘭與久久99國產精品久久99果凍傳媒:不銹鋼管的焊接接頭的型式與尺寸見圖5-10,對于采用厚壁管的低壓法蘭，可以適當減少焊縫高度f₁,但f₁不應小于鋼管厚度t。

  4. 承插焊法蘭

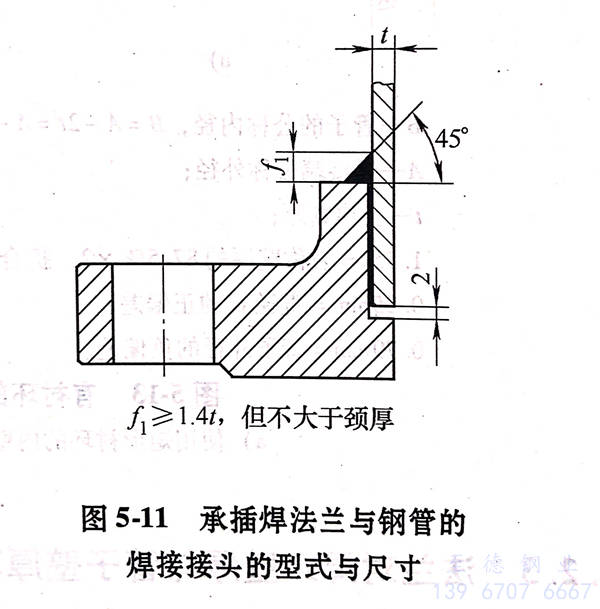

 承插焊法蘭與鋼管的焊接接頭的型式與尺寸如圖5-11所示，對于采用厚壁管的低壓法蘭，可以適當減少焊縫高度f₁,但f₁不應小于鋼管厚度t。

二(er)、大(da)直徑鋼制管(guan)法蘭（GB/T 13402-2010）

 1. 無襯(chen)環(huan)的對(dui)焊(han)法蘭的焊(han)接坡口

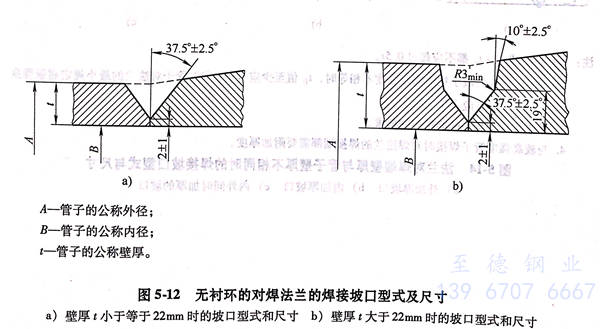

   無襯環的對焊法蘭(lan)的焊接坡(po)口型式與尺寸(cun)如圖 5-12 所示。

 2. 有襯環的對焊法(fa)蘭的焊接坡口

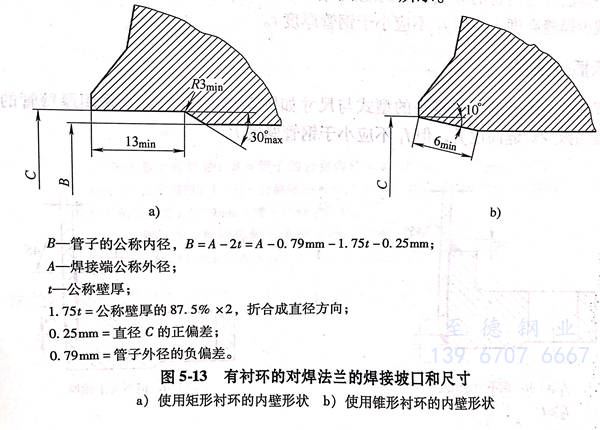

   有襯(chen)環的(de)對(dui)焊法蘭的(de)焊接(jie)坡口型式與(yu)尺寸如(ru)圖 5-13 所示。

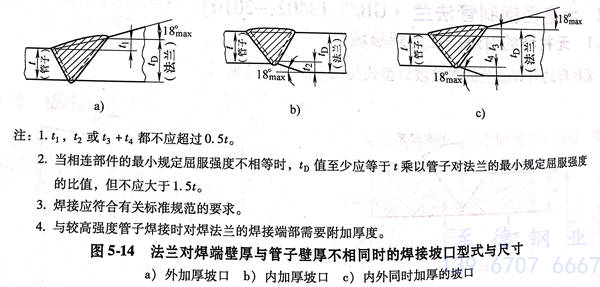

 3.  法蘭對焊端壁厚(hou)與管子壁厚(hou)不相同時的焊接(jie)坡(po)口

  法(fa)蘭對焊端壁厚與管子壁厚不(bu)相同(tong)時的焊接坡口型式與尺寸如(ru)圖 5-14所(suo)示。
