早在20世(shi)紀50年代人們(men)就已經知道，鐵素體不銹鋼通過充分減少C、N含量來獲得優良的耐蝕性、焊接性、加工性及韌性。工業上出現的低C、N高耐蝕性鐵素體不銹鋼，是1969年美國利用電子溶解法制造的26Cr-1Mo-0.01(C+N)鋼（E-Brite 26-1),該鋼也曾被介紹到日本來。那之后，作為比26Cr-1Mo鋼的耐點(dian)腐蝕性、耐縫隙(xi)腐蝕性更好的鐵素體不銹鋼，德國開發了28Cr-2Mo鋼，美國開發了29Cr-4Mo鋼；在日本國內也采用真空誘導爐溶解制造出了30Cr-2Mo鋼（SHOMAC 30-2).

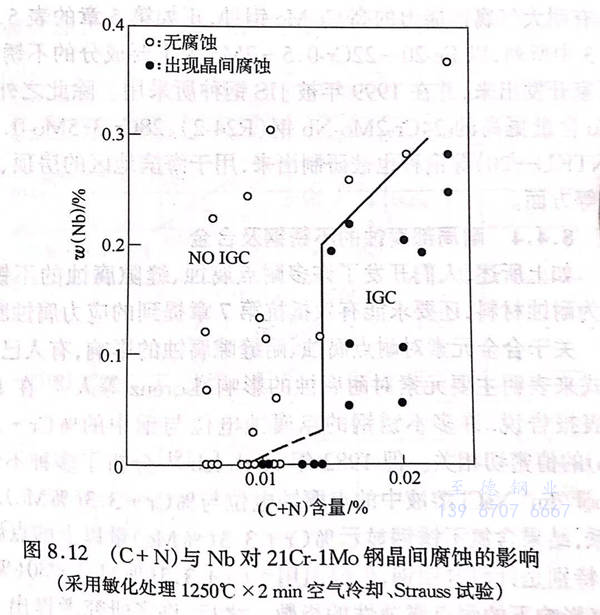

 此(ci)后，日(ri)本國(guo)內的(de)(de)各個不(bu)(bu)(bu)(bu)銹鋼制(zhi)造廠(chang)家都開始(shi)采用VOD法(fa)或AOD法(fa)生產高純度鐵素(su)體不(bu)(bu)(bu)(bu)銹鋼，即低C、N含量(liang)的(de)(de)17Cr、17Cr-1Mo、18Cr-2Mo鋼等。但是，與奧(ao)氏體不(bu)(bu)(bu)(bu)銹鋼相比(bi)，鐵素(su)體不(bu)(bu)(bu)(bu)銹鋼中(zhong)的(de)(de)C、N元素(su)的(de)(de)固溶(rong)度極低，所以晶(jing)界中(zhong)容易有(you)碳(tan)化物、氮化物析(xi)出，晶(jing)界的(de)(de)耐腐蝕性容易降(jiang)(jiang)低，因此(ci)為了確保充足的(de)(de)耐蝕能力(li)，如(ru)圖8.12所示不(bu)(bu)(bu)(bu)僅要(yao)降(jiang)(jiang)低C、N元素(su)的(de)(de)含量(liang)，還有(you)必(bi)要(yao)添加(jia)Nb、Ti等穩(wen)定化元素(su)。


圖 12.jpg


  在(zai)高純度鐵素體不(bu)銹(xiu)鋼(gang)中(zhong)，18Cr-2Mo鋼(gang)的耐應力腐(fu)(fu)蝕斷裂性優良，且(qie)耐銹(xiu)性、耐縫隙腐(fu)(fu)蝕性也(ye)優于SUS304鋼(gang)，所以它作為(wei)可被廣(guang)泛應用(yong)的SUS304鋼(gang)的替代鋼(gang)種備受關注。該鋼(gang)在(zai)20世紀(ji)70年(nian)代后(hou)半期多用(yong)于盛行的太陽(yang)能熱(re)水器(qi)制(zhi)造方(fang)面(mian)，后(hou)來進(jin)一步擴展到各種水處理器(qi)的制(zhi)造上。1981年(nian)，高純度鐵素體系的17Cr（SUS430LX)、17Cr-1Mo(SUS436L)、18Cr-2Mo(SUS444)、26Cr-1Mo(SUS447J1)、30Cr-2Mo(SUSXM27),與低碳的13Cr 鋼(gang)（SUS410L)一同(tong)被JIS采用(yong)。


  另一方(fang)面(mian)，在(zai)(zai)歐(ou)洲(zhou)開(kai)發(fa)出(chu)了(le)29Cr-4Mo-2Ni鋼(gang)(gang)(gang)(gang)、26Cr-3Mo-2Ni鋼(gang)(gang)(gang)(gang)等(deng)高耐蝕(shi)鐵素(su)(su)體(ti)不銹(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)(gang)，這些不銹(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)(gang)中的Mo、Cr含量增多(duo)，而(er)且(qie)為了(le)增強韌性，添加(jia)了(le)鎳元素(su)(su)。在(zai)(zai)美(mei)國，這些鋼(gang)(gang)(gang)(gang)種也適(shi)用(yong)于(yu)處(chu)理(li)海(hai)水的熱交換(huan)器(qi)等(deng)裝置，但(dan)在(zai)(zai)日本卻不太受人關注。說到日本國內的高耐蝕(shi)鐵素(su)(su)體(ti)不銹(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)(gang)，最近(jin)在(zai)(zai)海(hai)邊地(di)區的人們逐(zhu)漸轉為關注具有(you)耐大氣(qi)腐蝕(shi)能力的高Cr-Mo鋼(gang)(gang)(gang)(gang)種，正如第5章的表5.2和(he)表5.3中所(suo)列，以Fe-20~22Cr-0.5~2Mo為主要成分的不銹(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)(gang)被各廠家開(kai)發(fa)出(chu)來(lai)，并在(zai)(zai)1999年(nian)被JIS鋼(gang)(gang)(gang)(gang)種所(suo)采用(yong)。除此之外，Cr和(he)Mo含量更(geng)高的24Cr-2Mo-Nb鋼(gang)(gang)(gang)(gang)（R24-2)、28Cr-3.5Mo-0.2Nb鋼(gang)(gang)(gang)(gang)（NTKU-20)等(deng)鋼(gang)(gang)(gang)(gang)種也被研制(zhi)出(chu)來(lai)，用(yong)于(yu)海(hai)濱地(di)區的房頂、外部裝飾等(deng)方(fang)面(mian)。
