如上所述，人們開發了許多耐點腐蝕、縫隙腐蝕(shi)的不銹鋼，但作為耐蝕材料，還要求能有效抵抗第7章提到的應力腐蝕斷(duan)裂。關于合金元素對耐點腐蝕、耐縫隙腐蝕的影響，有人已嘗試用公式來表明主要元素對耐腐蝕的影響，Lorenz等人在1969年發表報告說，許多不銹鋼的點腐蝕電位與鋼中的％Cr+3.3(%Mo)的值密切相關。但1982年Herbsleb 分析了多種不銹鋼在1 mol/dm³ NaCl溶液中的點腐蝕電位與％Cr+3.3(%Mo)之間的關系，結果含氮不銹鋼顯示％Cr+3.3(%Mo)量以上的點腐蝕電位，特別是針對含鉬鋼，他提出用％Cr+3.3(%Mo)+30(%N)作為氮影響下的耐點腐蝕性的指數。之后，許多研究者提出了同樣的公式，但氮的系數卻有所不同，在13~30之間浮動。雖然16這個系數被廣泛采用，但是實際上最大的數值更能反映試驗結果。此外，如前所述，在雙相不銹鋼方面，也開發出了鎢添加鋼，因此針對鎢添加鋼，計算鎢的影響效果時，一般把鎢當作鉬的1/2來算.另外，因為最近正在開發高錳、高氮奧氏體不銹鋼，所以應該考慮錳對這種鋼的負面效果，故有人提議在進行計算時應把（％Mn)加進來。

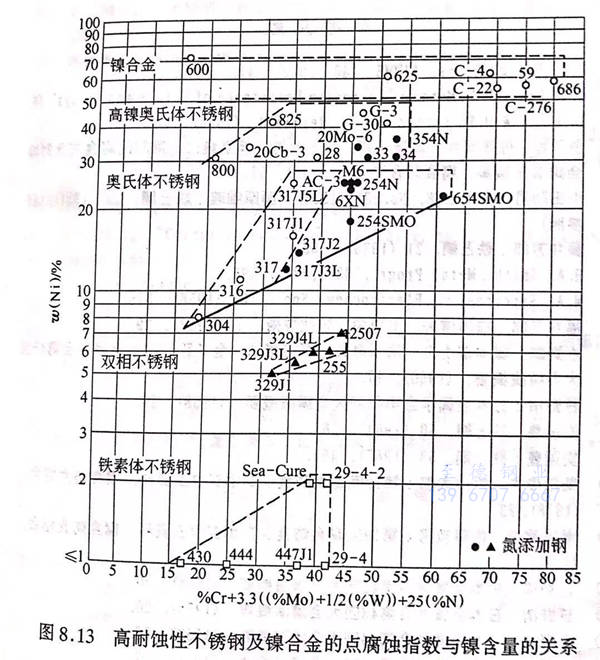

 如果以(yi)點腐(fu)(fu)(fu)蝕(shi)(shi)指數（但(dan)氮的(de)(de)(de)系數為(wei)25)為(wei)橫(heng)軸(zhou)，以(yi)耐(nai)(nai)(nai)(nai)應(ying)力(li)腐(fu)(fu)(fu)蝕(shi)(shi)斷(duan)裂(lie)性(xing)的(de)(de)(de)主要測量標準－鎳(nie)含(han)量為(wei)縱軸(zhou)，那么市場上出(chu)售的(de)(de)(de)各種(zhong)不銹(xiu)鋼及(ji)耐(nai)(nai)(nai)(nai)蝕(shi)(shi)鎳(nie)合金(jin)就可(ke)以(yi)用(yong)圖8.13表示。越位于石側的(de)(de)(de)合金(jin)，其耐(nai)(nai)(nai)(nai)點腐(fu)(fu)(fu)蝕(shi)(shi)性(xing)和耐(nai)(nai)(nai)(nai)縫隙腐(fu)(fu)(fu)蝕(shi)(shi)性(xing)越優良(liang)；尤(you)其是在奧氏體不銹(xiu)鋼中，在圖中的(de)(de)(de)位置越靠右上角，其耐(nai)(nai)(nai)(nai)應(ying)力(li)腐(fu)(fu)(fu)蝕(shi)(shi)斷(duan)裂(lie)能力(li)越強。圖中的(de)(de)(de)黑點表示含(han)氮不銹(xiu)鋼，由此可(ke)知，通過(guo)添(tian)加氮元素，可(ke)以(yi)大量開(kai)發耐(nai)(nai)(nai)(nai)點腐(fu)(fu)(fu)蝕(shi)(shi)性(xing)、耐(nai)(nai)(nai)(nai)縫隙腐(fu)(fu)(fu)蝕(shi)(shi)性(xing)優良(liang)的(de)(de)(de)奧氏體不銹(xiu)鋼。

 從(cong)此圖中還可以(yi)得知，由于使(shi)(shi)耐(nai)(nai)點(dian)腐(fu)(fu)蝕(shi)指數增大的(de)(de)(de)合(he)金(jin)化過程(cheng)，導(dao)致了α相等異相的(de)(de)(de)析(xi)出，可加工性(xing)(xing)降低，所以(yi)在(zai)市場出售(shou)的(de)(de)(de)合(he)金(jin)中，鎳含量(liang)也越來越多。因此，在(zai)鐵素體及雙(shuang)相不(bu)銹(xiu)(xiu)鋼(gang)方面(mian)，開發耐(nai)(nai)點(dian)腐(fu)(fu)蝕(shi)、耐(nai)(nai)縫隙腐(fu)(fu)蝕(shi)性(xing)(xing)更優(you)良的(de)(de)(de)鋼(gang)種(zhong)(zhong)時，面(mian)臨著怎(zen)樣(yang)改(gai)善加工性(xing)(xing)這樣(yang)一個(ge)重要課題。而在(zai)奧(ao)氏體不(bu)銹(xiu)(xiu)鋼(gang)方面(mian)，如果鎳含量(liang)高的(de)(de)(de)話，那么(me)增加改(gai)善耐(nai)(nai)點(dian)腐(fu)(fu)蝕(shi)、耐(nai)(nai)縫隙腐(fu)(fu)蝕(shi)性(xing)(xing)的(de)(de)(de)元素Cr、Mo等就很容易(yi)。氮(dan)含量(liang)的(de)(de)(de)升(sheng)高使(shi)(shi)不(bu)銹(xiu)(xiu)鋼(gang)的(de)(de)(de)熱變形抵抗能力(li)增強，所以(yi)從(cong)制(zhi)造的(de)(de)(de)角度來說，氮(dan)的(de)(de)(de)添加量(liang)也受到(dao)限制(zhi)。現在(zai)各種(zhong)(zhong)表面(mian)改(gai)質法越來越先(xian)進，因此今后(hou)不(bu)僅通(tong)(tong)過改(gai)變合(he)金(jin)的(de)(de)(de)成分，還應該通(tong)(tong)過提高表面(mian)的(de)(de)(de)耐(nai)(nai)蝕(shi)能力(li)來開發更先(xian)進的(de)(de)(de)耐(nai)(nai)蝕(shi)材料。
