久久99國產精品久久99果凍傳媒:不銹鋼化學著色配方 24 (見表(biao)8-9)，本配方(fang)由(you)廣州中國(guo)電器科學研究院日用電器公共實驗室(shi) 王鵬程、韓文生于2008年(nian)10月提(ti)出。

  他(ta)們討(tao)論鉬(mu)(mu)酸鹽(yan)(yan)、錳鹽(yan)(yan)、氧化物、硫(liu)酸鹽(yan)(yan)、鋅鹽(yan)(yan)、稀土(tu)鹽(yan)(yan)等6種(zhong)添加劑(ji)對不(bu)銹鋼著色(se)膜的影響。采(cai)用均(jun)勻設計法確定最佳添加劑(ji)含(han)量(liang)：6g/L鋅鹽(yan)(yan)、8g/L鉬(mu)(mu)酸鹽(yan)(yan)、5g/L稀土(tu)鹽(yan)(yan)，3g/L錳鹽(yan)(yan)。不(bu)銹鋼著色(se)溫(wen)度降低到55℃,膜層更加均(jun)勻、光亮，著色(se)時間也大為縮(suo)短，降低了能(neng)耗。

1. 工藝流程

  不銹鋼（寶新產0Cr18Ni9 與日本產304不(bu)銹鋼(gang)板(ban)，鏡面度8k)→化學除油→清洗→電解拋光→清洗→電化學活化→清洗→預熱→化學著色（見配方24)→清洗→固膜→清洗→封閉→清洗→烘干→檢驗→成品。

2. 工藝控制

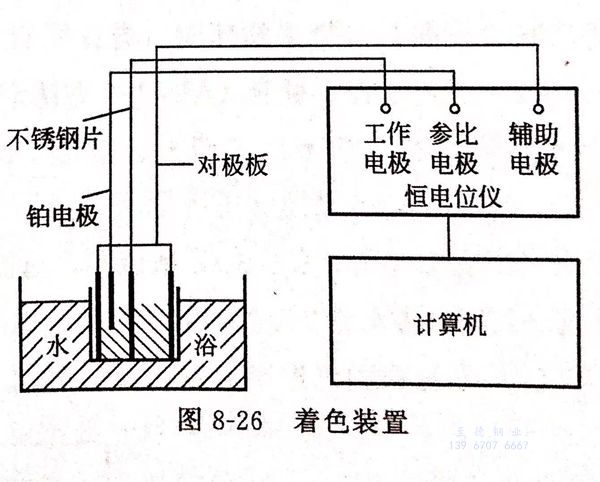

  將(jiang)微機（工控機）、數模轉換器（ADC和(he)DAC)、傳感器（精密直流(liu)數字毫伏表(biao)）、模擬記(ji)錄器和(he)參比電極（均(jun)由天津(jin)市中環(huan)電子儀器公司(si)生產）按圖8-26著色裝置組裝好(hao)。

  根據實驗室得出的各種(zhong)顏色的著(zhu)色電(dian)(dian)位差(cha)編制(zhi)程序(xu)，確定(ding)起(qi)色電(dian)(dian)位后，用電(dian)(dian)位差(cha)（Δφ)控制(zhi)顏色。在軟件界面上，預先設定(ding)電(dian)(dian)位差(cha)值，當著(zhu)色電(dian)(dian)位達(da)到(dao)預定(ding)值時(shi)，計算(suan)機發生指(zhi)令，通過恒電(dian)(dian)位儀對不銹(xiu)鋼(gang)(gang)板施加陰極保(bao)護，終止著(zhu)色反應(ying)、并取出已著(zhu)色的不銹(xiu)鋼(gang)(gang)。

  以不(bu)同電位(wei)差所代(dai)表的著(zhu)色顏色作為終(zhong)點，可以準確地控制預期的顏色。

3. 最佳添加劑含量的確定

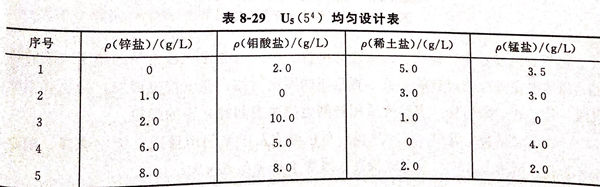

  均勻(yun)設(she)(she)計(ji)法是一種(zhong)實(shi)(shi)驗(yan)設(she)(she)計(ji)方(fang)法，特別適用(yong)(yong)于多因(yin)素水平的實(shi)(shi)驗(yan)，可(ke)有效降低實(shi)(shi)驗(yan)數(shu)目，且(qie)得到的結(jie)果(guo)仍可(ke)反映體系(xi)的主要特征(zheng)。對鋅鹽(yan)（實(shi)(shi)用(yong)(yong)硫酸鋅）、鉬酸鹽(yan)（實(shi)(shi)用(yong)(yong)鉬酸銨）、稀土鹽(yan)和錳鹽(yan)（實(shi)(shi)用(yong)(yong)硫酸錳）4種(zhong)添加劑，采用(yong)(yong)U5(54)均勻(yun)設(she)(she)計(ji)表（見(jian)表8-29)確定最佳(jia)工藝配方(fang)，著色溫度(du)55℃,電位差(cha)21mV(膜層金黃色）。

  經實驗確定(ding)最佳(jia)復合添加劑的(de)組成為6g/L鋅(xin)鹽、8g/L鉬酸(suan)鹽、5g/L稀土鹽、3g/L錳鹽，此時膜(mo)層呈較亮的(de)金黃色，色澤(ze)均(jun)勻，光亮度好，無(wu)色差，耐蝕性增強。

  鉻(ge)霧(wu)(wu)抑制劑(ji)具(ju)有發泡作用，在(zai)液面生成一(yi)層較穩定的泡沫，以(yi)抑制酸(suan)霧(wu)(wu)和飛沫。加(jia)人F53 2g/L鉻(ge)霧(wu)(wu)抑制劑(ji)，效果較好。

  多種添加劑的結合使用，使著色溫(wen)度由85℃降低(di)到55℃,極大地降低(di)了能耗。
