彩色不銹鋼(gang)主要有優越性能主要有以下幾點
1. 耐蝕性

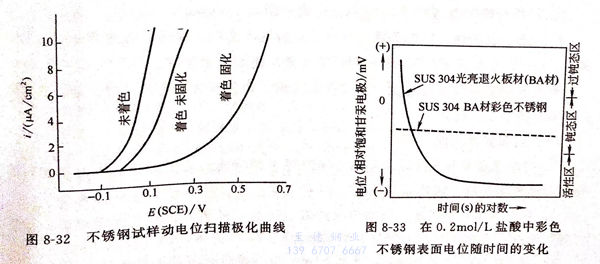

用動電位掃描極化曲線（見圖8-32) 可見，經著色后的不銹鋼的點蝕電位比未著色不銹鋼提高100mV,經固膜處理后則提高450mV以上。因此，著色處理后的不銹鋼，其耐蝕性明顯比未著色的不銹鋼提高。經著色膜固膜處理后的不銹鋼的耐蝕性更高。著色處理后的不銹鋼具有優良的耐點腐蝕性能。
縫隙腐蝕實驗：孫奇等用3.5%NaCl+2%Fe2(SO4)3·nH2O水溶液做縫隙腐蝕實驗，經100h實驗后，彩色不銹鋼仍能保持原試樣鮮艷的光澤，幾乎不發生縫隙腐蝕。實驗表明，彩色不銹鋼具有良好的耐縫隙腐蝕性能。
18-8彩(cai)色不(bu)銹鋼在(zai)英國(guo)伯明翰工業大(da)氣中暴露6年，著色膜只有輕微的變化。彩(cai)色不(bu)銹鋼在(zai)海洋性(xing)氣體中暴露20個月(yue)，色澤不(bu)變。彩(cai)色不(bu)銹鋼有良好的耐(nai)候性(xing)。
腐(fu)蝕電(dian)位(wei)(wei)：圖(tu)8-33為SUS304彩色不(bu)銹(xiu)鋼與(yu)原不(bu)銹(xiu)鋼在(zai)0.2mol/L鹽酸(suan)(suan)水(shui)溶(rong)液中的(de)腐(fu)蝕電(dian)位(wei)(wei)比較，說明彩色不(bu)銹(xiu)鋼浸泡在(zai)0.2mol/L鹽酸(suan)(suan)（相當于7g/L鹽酸(suan)(suan)）中長期保持穩定鈍(dun)態。
鹽(yan)霧(wu)腐蝕(shi)(shi)實(shi)(shi)驗，經過96小時,彩色不銹鋼主體金屬不腐蝕(shi)(shi)、不變(bian)(bian)色。中性鹽(yan)霧(wu)腐蝕(shi)(shi)實(shi)(shi)驗，按GB 1771-79標(biao)準，144小時腐蝕(shi)(shi)實(shi)(shi)驗不變(bian)(bian)化(hua)。
綜上所述，彩色不銹鋼具有良好的耐蝕性，這是由于304不銹鋼的彩色膜厚度可達數百至數千埃（1A=10-8cm),而非彩色著色不銹鋼的自然氧化膜只有20~30?,前者比后者的膜厚度厚得多。此外，彩色不銹鋼在固膜處理后有大量三價鉻沉積于著色膜微孔內，使著色膜中的鉻／鐵比遠高于基體金屬中的比值，故彩色不銹鋼的耐蝕性比非著色不銹鋼優越。
2. 光學性能
彩(cai)(cai)色(se)不銹鋼表(biao)(biao)面色(se)彩(cai)(cai)是其(qi)表(biao)(biao)面反射光(guang)與通(tong)過(guo)表(biao)(biao)面透明膜的折射光(guang)的干(gan)涉光(guang)。由于受不銹鋼固有金屬(shu)色(se)澤的影響，只能(neng)顯示藍、黃、紅、綠4種(zhong)基本色(se)，加(jia)上中間色(se)共(gong)有十(shi)幾種(zhong)色(se)，不能(neng)呈現光(guang)譜色(se)中的任何一種(zhong)顏(yan)色(se)。鏡(jing)面拋光(guang)和(he)非鏡(jing)面拋光(guang)的不銹鋼均能(neng)獲得(de)富有光(guang)澤的鮮艷色(se)彩(cai)(cai)、柔和(he)的長期經紫外線照射也不變色(se)的彩(cai)(cai)色(se)，光(guang)學性能(neng)經久不變。
3. 耐熱性(xing)能
①. 彩色(se)不(bu)銹鋼在沸水中浸泡28天無變化。
②. 彩色不銹鋼(gang)在150℃干燥條件下暴露35天無(wu)變化。
③. 按GB 1735-79標準，彩色(se)不(bu)銹(xiu)鋼(gang)在(zai)200℃加(jia)熱24小時膜層顏色(se)不(bu)變(bian)，無起泡開裂現象。
④. 彩色不銹鋼加(jia)熱(re)到300℃無變(bian)化。
4. 抗磨和抗刻劃(hua)性(xing)能
①. 按(an)GB 1768-79標準，彩色(se)不銹鋼(gang)著色(se)膜經受負荷500g橡皮輪加壓摩擦200次(ci)以上(shang)不露底。
②. 彩色(se)不銹鋼著色(se)膜經得住50~120g負荷(he)的(de)鋼針刻劃。
③. 彩色不銹(xiu)鋼表面經受(shou)888r摩擦露底時間為12分鐘。
5. 加工成型性
彩(cai)色(se)不銹(xiu)鋼可承受一般模壓(ya)加(jia)工(gong)、深(shen)延、彎(wan)(wan)曲等加(jia)工(gong)、硬化(hua)加(jia)工(gong)、180°彎(wan)(wan)曲實(shi)驗和(he)沖(chong)深(shen)8mm的杯(bei)突實(shi)驗，表面膜無損(sun)傷(shang)。
但大(da)變形量會損害著色(se)膜，使其色(se)澤(ze)變壞，彩色(se)不銹鋼在加工時，最好采用聚乙烯塑料薄(bo)膜加以(yi)保護(hu)。
6. 表面耐擦(ca)洗性
①. 中(zhong)性洗滌(di)劑溶液擦洗，可以洗凈彩色(se)不銹鋼表面(mian)沾污的指紋(wen)、油漬和污垢(gou)等(deng)損害外觀(guan)的疵蔽，恢復原有外觀(guan)。
②. 有機(ji)溶(rong)劑(ji)，如(ru)汽油、丙酮等擦洗表面(mian)污(wu)垢，雖然對(dui)表面(mian)色(se)澤無(wu)影響，但有機(ji)溶(rong)劑(ji)揮發后會在(zai)不銹(xiu)鋼(gang)表面(mian)留下(xia)污(wu)垢痕跡(ji)。
③. 禁忌使用對表面有磨損(sun)(sun)的去污粉或不(bu)銹鋼絲球(qiu)擦(ca)洗，不(bu)僅損(sun)(sun)傷(shang)表面氧化膜，最后(hou)可能擦(ca)掉(diao)著色膜。
④. 耐油污(wu)(wu)性。在植物油中浸泡24h,膜(mo)層顏(yan)色不變(bian)，可以擦洗去表面油污(wu)(wu)。
