不銹鋼含有大量鉻、鎳等合金元素，根據其所含合金元素成分的不同，可分為奧氏(shi)體不銹鋼、鐵(tie)素體不銹鋼和馬氏體不(bu)銹鋼。點焊、縫焊結構上用得最多的是奧氏體不銹鋼。


  不銹鋼(gang)(gang)的(de)(de)電阻率大(da)，常溫時約(yue)為低(di)碳鋼(gang)(gang)的(de)(de)5倍，熱導率小，僅(jin)為低(di)碳鋼(gang)(gang)的(de)(de)1/3,具有(you)很(hen)好(hao)的(de)(de)焊(han)(han)接性，可(ke)采(cai)用較小的(de)(de)焊(han)(han)接電流及較短的(de)(de)通電時間(jian)。由于(yu)電阻大(da)，減(jian)少(shao)了通過已焊(han)(han)焊(han)(han)點的(de)(de)分(fen)流，可(ke)以適當減(jian)小點距，不銹鋼(gang)(gang)線(xian)膨脹系數大(da)，焊(han)(han)接薄壁(bi)結構(gou)時，易產生翹曲(qu)變形和焊(han)(han)接接頭區的(de)(de)軟化，通常可(ke)考慮采(cai)用偏硬的(de)(de)規范進行焊(han)(han)接。


1. 點(dian)焊(han)


  點焊(han)(han)時(shi)(shi)，加(jia)壓(ya)和(he)通(tong)電(dian)(dian)是(shi)(shi)點焊(han)(han)過程的(de)重要條(tiao)件，不同的(de)加(jia)壓(ya)和(he)通(tong)電(dian)(dian)時(shi)(shi)間，不同的(de)電(dian)(dian)極力、電(dian)(dian)流強度(du)及(ji)其變化形(xing)式等組成各(ge)種(zhong)點焊(han)(han)循環。但是(shi)(shi)，無論哪種(zhong)點焊(han)(han)循環都(dou)包括(kuo)點焊(han)(han)過程的(de)三個基本階段(duan)；預壓(ya)、焊(han)(han)接和(he)鍛壓(ya)。不銹鋼點焊(han)(han)規范見(jian)表6-11。

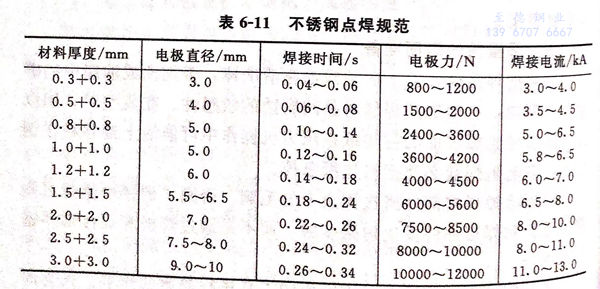

表 11.jpg


  馬氏體不(bu)銹鋼多(duo)在淬火后低溫(wen)或高溫(wen)回(hui)火狀(zhuang)態下使(shi)用。這(zhe)種鋼點焊與縫(feng)焊后，將再次淬火硬化(hua)，使(shi)接(jie)頭(tou)塑性下降(jiang)。為了改善接(jie)頭(tou)的力學性能，應采用焊后在電極間回(hui)火處理(li)規(gui)范。其焊接(jie)參考(kao)規(gui)范見表6-12。

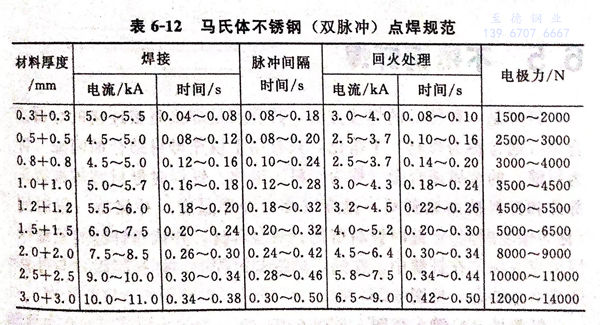

表 12.jpg


2. 縫焊工藝


  電(dian)阻縫焊(han)(han)工藝參(can)數主要有：焊(han)(han)接電(dian)流，焊(han)(han)接時(shi)間（與焊(han)(han)接速度(du)相關），電(dian)極力，焊(han)(han)輪(lun)寬度(du)（焊(han)(han)輪(lun)尺寸），縫焊(han)(han)速度(du)和休止時(shi)間等。


 ①. 焊接電流


  由于點距小，電流(liu)分(fen)流(liu)大(da)(da)，因此，焊接(jie)電流(liu)應比相同條件焊件的點焊增大(da)(da)30%左右。


②. 縫焊速度


   縫焊(han)(han)(han)速度(du)的(de)(de)(de)大(da)小直接(jie)影(ying)響著(zhu)焊(han)(han)(han)輪對焊(han)(han)(han)件上各點(dian)作(zuo)(zuo)用(yong)時(shi)間的(de)(de)(de)長短，從而影(ying)響著(zhu)加(jia)熱時(shi)間、冷卻速度(du)及電極力對焊(han)(han)(han)接(jie)區結(jie)合面上各點(dian)的(de)(de)(de)作(zuo)(zuo)用(yong)效(xiao)果。縫焊(han)(han)(han)速度(du)越(yue)(yue)小，電極對焊(han)(han)(han)件各點(dian)的(de)(de)(de)作(zuo)(zuo)用(yong)時(shi)間越(yue)(yue)長，電極力的(de)(de)(de)作(zuo)(zuo)用(yong)效(xiao)果越(yue)(yue)好(hao)，在(zai)(zai)電流密度(du)不(bu)變的(de)(de)(de)條件下(xia)，減(jian)少了產(chan)生飛濺、裂縫與縮孔的(de)(de)(de)傾向，提高(gao)了焊(han)(han)(han)接(jie)質(zhi)量與電極的(de)(de)(de)使用(yong)壽命。因此，在(zai)(zai)生產(chan)中(zhong)根據(ju)焊(han)(han)(han)件材料與厚度(du)合理選擇縫焊(han)(han)(han)速度(du)是十(shi)分重要的(de)(de)(de)。焊(han)(han)(han)件厚度(du)越(yue)(yue)大(da)，高(gao)溫強度(du)越(yue)(yue)高(gao)，裂縫傾向越(yue)(yue)大(da)，縫焊(han)(han)(han)速度(du)應越(yue)(yue)低。

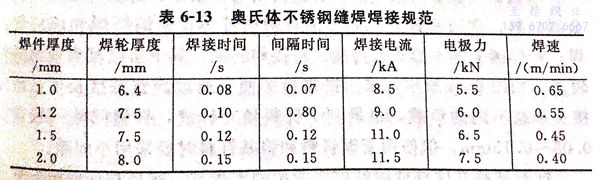

表 13.jpg


 表(biao)6-13是奧氏體不銹(xiu)鋼縫焊(han)焊(han)接規范。
