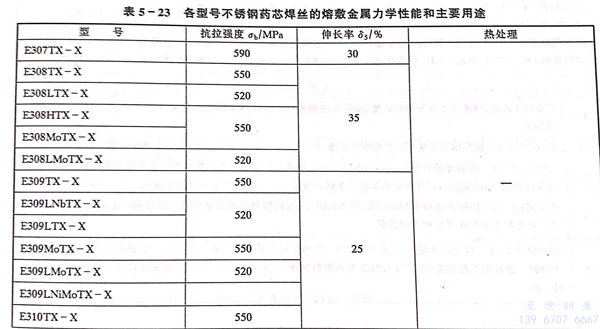

各型號不銹(xiu)鋼藥(yao)芯焊(han)絲的力學性能和主要用途見表 5-23.

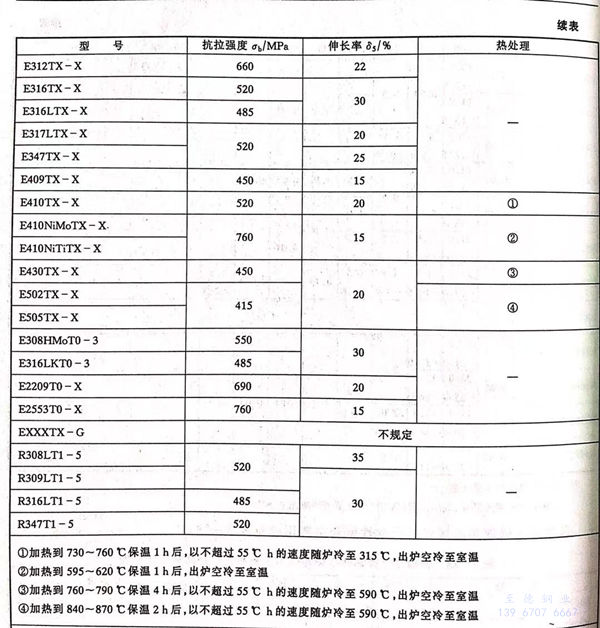

①. 加熱到(dao)730~760℃保溫1h后，以(yi)不超過55℃h的速度(du)隨爐冷至(zhi)(zhi)315℃,出(chu)爐空冷至(zhi)(zhi)室溫
②. 加(jia)熱到595~620℃保溫(wen)1h后(hou)，出爐(lu)空(kong)冷至室溫(wen)
③. 加熱到760~790℃保溫4h后，以(yi)不超過55℃h的速度隨爐冷至(zhi)590℃,出爐空冷至(zhi)室溫
④. 加熱到840~870℃保(bao)溫2h后，以不超過55℃h的速度(du)隨(sui)爐冷(leng)(leng)至(zhi)590℃,出爐空冷(leng)(leng)至(zhi)室溫
各種不(bu)銹鋼藥芯焊絲的主要用途(tu)如下：
A1 E307TX-X 通常用于異種鋼的焊接，如奧氏體錳鋼與碳鋼鍛件或鑄件的焊接。焊接強度中等，具有良好的抗裂性。
A2 E308TX-X 通(tong)常用于焊接相同類型的不(bu)銹鋼，如1Cr18Ni9、0Cr19Ni9、1Cr18Ni12型不(bu)銹鋼。
A3 E308LTX-X 除(chu)碳含(han)量(liang)(liang)較(jiao)低(di)外，與E308TX-X的熔(rong)敷金(jin)屬(shu)合金(jin)元素(su)含(han)量(liang)(liang)相同(tong)。由于(yu)碳含(han)量(liang)(liang)較(jiao)低(di)，在不(bu)含(han)鈮、鈦等穩(wen)(wen)定(ding)劑時，也能(neng)抵抗(kang)因碳化物析出(chu)而產生的晶(jing)間(jian)腐蝕。但與鈮穩(wen)(wen)定(ding)化的焊縫相比(bi)，其高溫強度較(jiao)低(di)。
A4 E308HTX-X 除碳含(han)量(liang)限制在上限外，與E308TX-X的(de)熔敷金(jin)屬合金(jin)元素(su)含(han)量(liang)相同(tong)。由(you)于碳含(han)量(liang)高(gao)(gao)，在高(gao)(gao)溫下具(ju)有較高(gao)(gao)的(de)抗拉強度和屈服強度。
A5 E308MoTX-X 除鉬(mu)含量(liang)較高外，與E308TX-X的熔(rong)敷金(jin)(jin)屬合(he)金(jin)(jin)元素含量(liang)相同。通常(chang)用于(yu)焊(han)(han)接(jie)相同類型的不銹鋼。也可用于(yu)焊(han)(han)接(jie)像OCr17Ni12Mo2型不銹鋼鍛件，比采用E316LTX-X焊(han)(han)絲焊(han)(han)接(jie)得(de)到(dao)的鐵素體含量(liang)要高一些(xie)。
A6 E308HMoT0-3 除碳含(han)量(liang)限(xian)制(zhi)在上(shang)限(xian)外，與E308MoTX-3的熔敷金屬(shu)合(he)金元素(su)含(han)量(liang)相同。由于(yu)碳含(han)量(liang)高，其高溫強度(du)較高。
A7 E308LmoTX-X 除(chu)碳(tan)含(han)量較低外(wai)，與E308MoTX-X的熔敷金(jin)屬合金(jin)元素含(han)量相同。通常(chang)用(yong)(yong)于焊(han)(han)接(jie)相同類型的不銹(xiu)鋼(gang)。也可用(yong)(yong)于焊(han)(han)接(jie)像00Cr17Ni14Mo2型不銹(xiu)鋼(gang)鑄件，比采用(yong)(yong)E316LTX-X焊(han)(han)絲焊(han)(han)接(jie)得到的鐵素體(ti)含(han)量要高一(yi)些。
A8 E309TX-X 通常用于焊(han)(han)接相同類型的(de)(de)不銹(xiu)鋼，有時(shi)用于焊(han)(han)接在強腐蝕介質中使(shi)用的(de)(de)、要求焊(han)(han)縫合金元素(su)含量較高的(de)(de)不銹(xiu)鋼。也可用于異種(zhong)鋼的(de)(de)焊(han)(han)接，如0Cr19Ni9型不銹(xiu)鋼與碳鋼的(de)(de)焊(han)(han)接。
A9 E309LTX-X 除(chu)碳含量(liang)較低(di)外，與(yu)E309TX-X的熔敷金(jin)屬(shu)合金(jin)元素含量(liang)相同。由于碳含量(liang)低(di)，在不含鈮、鈦等穩定(ding)(ding)劑時，也能抵(di)抗因(yin)碳化(hua)物析出而產生的晶間(jian)腐蝕。但(dan)與(yu)鈮穩定(ding)(ding)化(hua)的焊縫(feng)相比，其高溫(wen)強度較低(di)。
A10 E309MoTX-X 除鉬含量(liang)(liang)較高外，與E309TX-X的熔敷金屬合金元(yuan)素(su)含量(liang)(liang)相同。通常(chang)用于堆焊(han)工作(zuo)溫度(du)在(zai)320℃以下(xia)的碳(tan)鋼和(he)低合金鋼。
A11 E309LMoTX-X 除碳含(han)量較低外(wai)，與E309MoTX-X的熔(rong)敷金(jin)(jin)屬合金(jin)(jin)元(yuan)素(su)含(han)量相同。通(tong)常用于堆焊(han)工作溫(wen)度(du)在320℃以下的碳鋼(gang)和低合金(jin)(jin)鋼(gang)。
A12 E309LNiMoTX-X 除鉻含(han)量(liang)較(jiao)低(di)、鎳含(han)量(liang)較(jiao)高外(wai)，與E309LMoTX-X的熔敷金屬(shu)合金元(yuan)素(su)含(han)量(liang)相同。與E309LMoTX-X相比(bi)，其熔敷金屬(shu)鐵素(su)體(ti)含(han)量(liang)較(jiao)低(di)，氮化(hua)鉻析出的可能性減小，因而耐蝕性良好
A13 E39LNbTX-X 除加入鈮外(wai)，與E309LTX-X的熔(rong)敷金屬合金元素含量相同。通常用于堆焊碳鋼(gang)和低合金鋼(gang)。
A14 E310TX-X 通常用(yong)于焊(han)接相(xiang)同類型(xing)的不銹鋼
A15 E312TX-X 通(tong)常用于高(gao)(gao)鎳合金(jin)與其他金(jin)屬的焊接。焊縫(feng)金(jin)屬為奧(ao)氏體基與分布其上的大量(liang)鐵素體構成的雙相組(zu)織(zhi)，因此具有較高(gao)(gao)的抗裂性(xing)。
A16 E316TX-X 通常用于(yu)焊接相(xiang)同類型的(de)不銹(xiu)(xiu)鋼(gang)，由(you)于(yu)鉬(mu)提高了焊縫的(de)抗高溫(wen)蠕變能力，也可用于(yu)焊接在高溫(wen)下使用的(de)不銹(xiu)(xiu)鋼(gang)。
A16 E316LTX-X 除(chu)碳含(han)量(liang)較(jiao)低外(wai)，與E316TX-X的熔敷金(jin)屬(shu)合金(jin)元素(su)含(han)量(liang)相(xiang)同。由于碳含(han)量(liang)低，在(zai)不含(han)鈮、鈦等穩定劑時，也能抵抗因碳化(hua)物析出而產生(sheng)的晶(jing)間腐蝕。但與鈮穩定化(hua)的焊縫相(xiang)比，其(qi)高溫強度較(jiao)低。
A18 E316LKT0-3 與E316LTX-X的熔敷金屬合金元素含量相同(tong)，為自保(bao)護型焊(han)絲(si)，主要用于(yu)低(di)溫工作的不銹鋼的焊(han)接。該焊(han)絲(si)降低(di)了碳和氮的含量，焊(han)縫金屬具有良好的低(di)溫韌性。
A19 E317LTX-X 通常(chang)用于(yu)焊(han)接相同(tong)類型的(de)不(bu)銹(xiu)鋼，可在強(qiang)腐(fu)(fu)蝕條件下(xia)使(shi)用。由于(yu)碳含量低(di)，在不(bu)含鈮(ni)(ni)、鈦(tai)等穩定劑時，也能抵抗因碳化(hua)物(wu)析(xi)出而產生(sheng)的(de)晶間腐(fu)(fu)蝕。但(dan)與鈮(ni)(ni)穩定化(hua)的(de)焊(han)縫相比，其高溫強(qiang)度較低(di)。
A20 E347TX-X 用(yong)鈮或鈮加鉭作穩定(ding)劑，提(ti)高抗晶間腐蝕的能力。通(tong)常用(yong)于焊接以鈮或鈦作穩定(ding)劑的成分相近的鉻鎳(nie)合金(jin)鋼。
A21 E409TX-X 用鈦作(zuo)穩定(ding)劑。通常用于(yu)焊接相同(tong)類(lei)型的不銹鋼
A22 E410TX-X 焊(han)接接頭(tou)屬于空氣(qi)淬(cui)硬型材料，因(yin)此焊(han)接時(shi)需要進行預熱和后熱處理，以(yi)獲(huo)得良好的塑性。通常用于焊(han)接相同類型的不銹(xiu)鋼(gang)，也用于在碳(tan)鋼(gang)上堆焊(han)，以(yi)提高(gao)抗(kang)腐蝕(shi)、耐磨(mo)損性能(neng)。
A23 E410NiMoTX-X 通常用于焊(han)接相同(tong)類型的不銹鋼(gang)。與E410TX-X相比，熔(rong)敷金屬中(zhong)鉻(ge)含量(liang)(liang)低、鎳含量(liang)(liang)高(gao)，限制了焊(han)縫組織(zhi)中(zhong)的鐵(tie)素體含量(liang)(liang)，減少對機械(xie)性能的有(you)害影響(xiang)。焊(han)后熱處(chu)理溫度(du)不應超過(guo)620℃,以(yi)防止焊(han)縫組織(zhi)中(zhong)回(hui)火馬氏體重(zhong)新淬硬。
A24 E410NiTiTX-X 用鈦(tai)作穩定(ding)劑。通常用于焊接相同(tong)類型的不銹鋼
A25 E430TX-X 熔敷金屬中鉻含量較(jiao)高，在通常(chang)使用條件下，具有優良的耐腐(fu)蝕(shi)性能，而在熱(re)(re)處(chu)理后(hou)又可獲得足夠的塑性。焊接時，通常(chang)需要進行(xing)預熱(re)(re)和后(hou)熱(re)(re)處(chu)理。焊接接頭(tou)經過熱(re)(re)處(chu)理后(hou)，才能獲得理想(xiang)的力(li)學性能和抗腐(fu)蝕(shi)能力(li)。
A26 E520TX-X 通(tong)常(chang)用于焊(han)接(jie)相(xiang)同類型的(de)不銹鋼管材。焊(han)接(jie)接(jie)頭(tou)屬于空(kong)冷淬硬(ying)型材料。焊(han)接(jie)時，通(tong)常(chang)需要進行預熱和后熱處(chu)理。
A27 E505TX-X 通(tong)常用于焊(han)接相(xiang)同類型的不銹(xiu)鋼管(guan)材。焊(han)接接頭屬于空冷淬硬(ying)型材料。焊(han)接時(shi)，通(tong)常需要進行預熱和后熱處理。
A28 E2209TX-X 通常用(yong)于(yu)焊(han)(han)接鉻含量約(yue)為22%的(de)雙相不銹鋼。熔敷金屬的(de)顯(xian)微組織為奧氏體－鐵素體基體的(de)雙相結構，焊(han)(han)縫金屬強度較高，同時(shi)又具有良好(hao)的(de)抗點蝕(shi)性(xing)能(neng)和(he)抗應力(li)腐蝕(shi)開(kai)裂性(xing)能(neng)。
A29 E2553TX-X 通常用于焊接鉻含量(liang)約(yue)為22%的(de)雙相不銹(xiu)鋼(gang)。熔敷(fu)金(jin)屬的(de)顯微組織為奧氏體－鐵素(su)體基體的(de)雙相結構，焊縫金(jin)屬強度較高，同時又具有良好的(de)抗點蝕性(xing)能和抗應力腐蝕開裂(lie)性(xing)能。
A30 R308LT1-5 通(tong)常(chang)用(yong)(yong)于(yu)0Cr19Ni9或00Cr19Ni11型不(bu)銹鋼管接頭根(gen)部焊(han)道的焊(han)接，可不(bu)用(yong)(yong)惰(duo)性氣(qi)體(ti)背(bei)部保(bao)護。僅能(neng)用(yong)(yong)于(yu)鎢極惰(duo)性氣(qi)體(ti)保(bao)護焊(han)方法，每(mei)道焊(han)前(qian)必須清渣。使用(yong)(yong)時(shi)應遵循制造廠家的產品(pin)說(shuo)明(ming)
A31 R309LT1-5 通常用于(yu)碳鋼(gang)管對奧氏體不銹鋼(gang)管接頭根部焊道的(de)焊接，可不用惰性氣體背部保護(hu)。僅(jin)能用于(yu)鎢極惰性氣體保護(hu)焊方(fang)法，每道焊前必須清(qing)渣。使(shi)用時應遵循制造廠家的(de)產品說(shuo)明(ming)。
A32 R316LT1-5 通常用于OCr17Ni12Mo2或00Cr17Ni14Mo2型不銹鋼(gang)管接(jie)頭根部焊(han)道(dao)的焊(han)接(jie)，可不用惰性(xing)氣體背部保(bao)護。僅能用于鎢(wu)極惰性(xing)氣體保(bao)護焊(han)方(fang)法，每(mei)道(dao)焊(han)前必須清(qing)渣。使用時應(ying)遵循(xun)制造廠家的產品說明
A33 R347T1-5 用(yong)鈮(ni)和鉭作穩定劑(ji)。通常用(yong)于0Cr18Ni11Nb型不銹鋼管接(jie)頭根部(bu)焊(han)道(dao)的(de)焊(han)接(jie)，可不用(yong)惰(duo)性(xing)氣體背部(bu)保(bao)護(hu)。僅能用(yong)于鎢極惰(duo)性(xing)氣體保(bao)護(hu)焊(han)方法(fa)，每道(dao)焊(han)前必須清渣。使用(yong)時應遵循制(zhi)造廠家的(de)產品說明

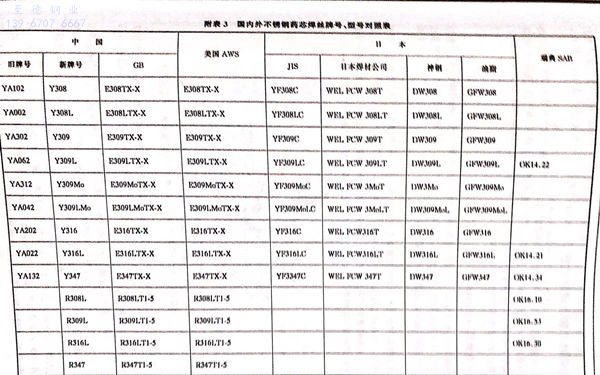

國內外(wai)不銹鋼藥芯(xin)焊絲牌號、型號對照表(biao)見附表(biao)3.
