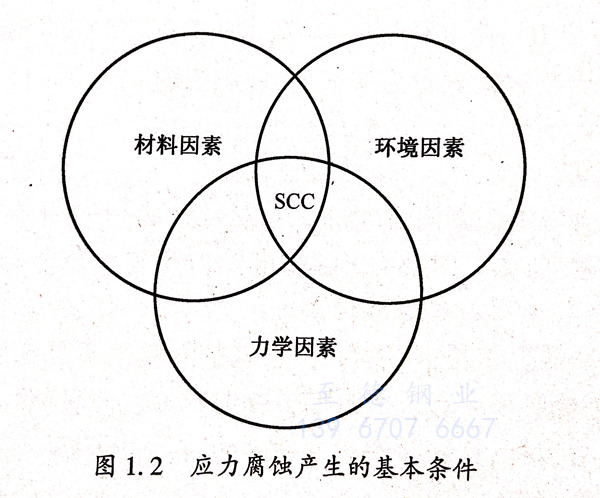

應力(li)腐(fu)蝕的(de)(de)主要影響因(yin)(yin)(yin)素(su)(su)可以(yi)分(fen)為以(yi)下三(san)種：①. 合(he)金成分(fen)及有關的(de)(de)冶金因(yin)(yin)(yin)素(su)(su)；②. 力(li)學因(yin)(yin)(yin)素(su)(su)；③. 環境(jing)因(yin)(yin)(yin)素(su)(su)。這三(san)者的(de)(de)組合(he)構成了龐大(da)的(de)(de)合(he)金－環境(jing)系統(tong)。圖1.2表(biao)示(shi)了產(chan)生(sheng)應力(li)腐(fu)蝕的(de)(de)三(san)個基(ji)本條件(jian)－材料因(yin)(yin)(yin)素(su)(su)、環境(jing)因(yin)(yin)(yin)素(su)(su)和(he)力(li)學因(yin)(yin)(yin)素(su)(su)之間的(de)(de)關系，即應力(li)腐(fu)蝕是上述三(san)個基(ji)本條件(jian)的(de)(de)交(jiao)集。
1. 合(he)金成分(fen)及(ji)有關(guan)的(de)冶金因素
雜質元素對鋼的應力腐蝕敏感性影響很大。純鐵或低碳鋼中去除碳、氮后，在硝酸鹽中均不發生應力腐蝕。純鐵中含氮量達0.43%時，應力(li)腐蝕(shi)抗力明顯下降。氮對不銹鋼(gang)有類似的有害作用。在Fe-20Cr-18Ni不銹鋼中含氮量大于30×10-6可使氯脆敏感性增加。大多數雜質元素是對合金應力腐蝕開裂抗力有害，因此，提高純度一般可改善其抗力。
熱(re)處(chu)理(li)(li)對碳鋼(gang)的(de)(de)應(ying)力腐蝕敏感性(xing)(xing)影響很大(da)(da)，一般都認為熱(re)處(chu)理(li)(li)將直接影響到到碳鋼(gang)的(de)(de)顯微(wei)組(zu)織，最(zui)后導致碳鋼(gang)具有不同的(de)(de)強度水(shui)平。對于HE型應(ying)力腐蝕而言，回(hui)火的(de)(de)溫度越低，碳鋼(gang)對應(ying)力腐蝕的(de)(de)敏感性(xing)(xing)就越大(da)(da)。對陽極(ji)溶(rong)解型的(de)(de)應(ying)力腐蝕開裂而言，鋼(gang)奧氏體化的(de)(de)溫度影響也(ye)很大(da)(da)。低碳鋼(gang)奧氏體化溫度越高，應(ying)力腐蝕敏感性(xing)(xing)也(ye)越大(da)(da)；冷卻速度越慢，則應(ying)力腐蝕敏感性(xing)(xing)越小。
2. 環境(jing)因(yin)素的影響
在遇水可分解為酸性的氯化物溶液中均可能引起奧氏體不銹鋼的應力腐蝕,其影響程度為MgCl2>FeCl3>CaCl2>LiCl>NaCl。奧氏體不銹鋼的應力腐蝕多發生在50~300℃范圍內，氯化物的濃度上升，應力腐蝕的敏感性增大。大多數金屬都是在低于100℃的溫度下產生應力腐蝕的，不過金屬在開裂前都有一個最小溫度，這個溫度稱為開裂臨界溫度。高于此值時材料才發生應力腐蝕，低于此值時材料則不發生應力腐蝕。
溶液中的溶解氧對鋼的應力腐蝕行為影響也是很大的。例如，在高溫高濃度的MgCl2中，不銹鋼產生應力腐蝕不一定有氧的存在，而在熱水和高溫水中，溶解氧對應力腐蝕則起著決定性作用。一般認為，在只含微量氯離子的溶液中，沒有溶解氧要使Cr-Ni不銹鋼產生應力腐蝕幾乎是不可能的。隨著介質pH值的減小，H+濃度增加，應力腐蝕發生的概率也會增加。例如，在脫硫工段中，其介質中含有硫化氫、二氧化碳等，溶于水形成碳酸，釋出H+,降低環境的pH值，從而增大材料的應力腐蝕敏感性。電位對應力腐蝕裂紋擴展速率的影響也是明顯的，在臨界電位范圍內，裂紋擴展速率迅速加快。
3. 應(ying)力的影響
拉應(ying)(ying)(ying)力(li)(li)(li)(li)(li)(li)的(de)(de)方向(xiang)與晶粒方向(xiang)之間的(de)(de)關系對合金的(de)(de)應(ying)(ying)(ying)力(li)(li)(li)(li)(li)(li)腐(fu)(fu)蝕(shi)也(ye)有(you)很(hen)大影響。橫向(xiang)受(shou)力(li)(li)(li)(li)(li)(li)比縱向(xiang)受(shou)力(li)(li)(li)(li)(li)(li)苛刻，而縱向(xiang)受(shou)力(li)(li)(li)(li)(li)(li)又(you)比橫向(xiang)受(shou)力(li)(li)(li)(li)(li)(li)苛刻。合金構(gou)件所(suo)受(shou)的(de)(de)應(ying)(ying)(ying)力(li)(li)(li)(li)(li)(li)低(di)于臨界應(ying)(ying)(ying)力(li)(li)(li)(li)(li)(li)時，發生(sheng)應(ying)(ying)(ying)力(li)(li)(li)(li)(li)(li)腐(fu)(fu)蝕(shi)的(de)(de)概率(lv)就極小。影響應(ying)(ying)(ying)力(li)(li)(li)(li)(li)(li)腐(fu)(fu)蝕(shi)的(de)(de)因素很(hen)多，也(ye)很(hen)復雜，這些因素并不(bu)是孤立的(de)(de)存在，而是相互影響，因此如(ru)果想要采取有(you)效(xiao)措施減緩(huan)或抑制應(ying)(ying)(ying)力(li)(li)(li)(li)(li)(li)腐(fu)(fu)蝕(shi)，確保化工設(she)(she)備、管道和海洋設(she)(she)施等安全正常運行(xing)，就要對應(ying)(ying)(ying)力(li)(li)(li)(li)(li)(li)腐(fu)(fu)蝕(shi)機理進行(xing)深入的(de)(de)了解。
