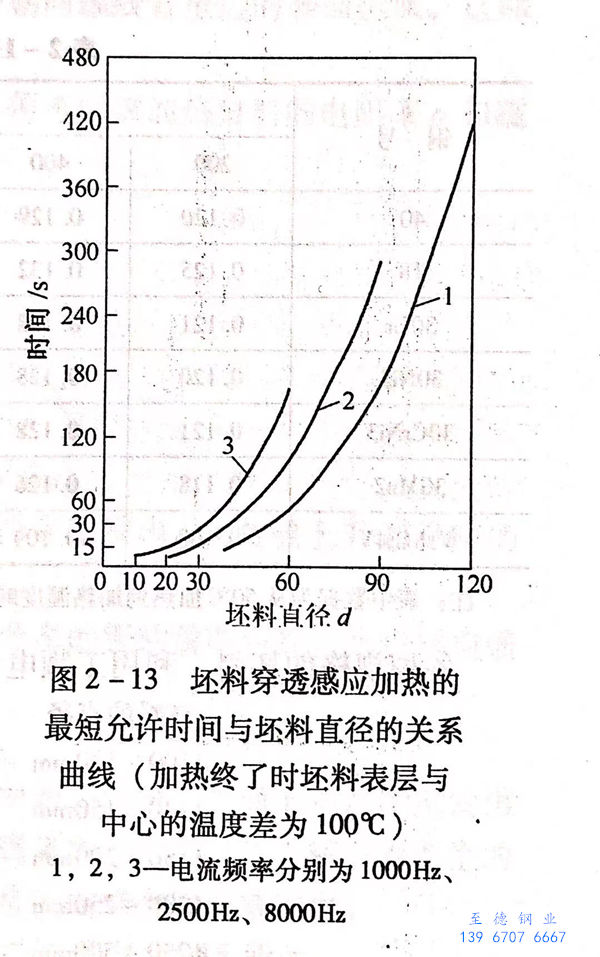

要減少感應加熱時間，主要應考慮縮短坯料中心的加熱時間。在一定的電流頻率下，這會引起坯料表里溫差的增加。一般久久99國產精品久久99果凍傳媒:不銹鋼管坯料表里溫差控制在100℃之內（圖2-13）。這個數值就明確了提高加熱速度的極限，即限定了坯料的加熱時間。對于不同斷面尺寸的坯料，采用不同頻率的電流時，其加熱時間是不同的。


圖 2-13.jpg


   在規定的溫差下(xia)，金屬穿透加熱的最短允(yun)許時(shi)間可用理論方法計(ji)算。但(dan)實(shi)際上用實(shi)驗數據更為準確(que)和便捷。

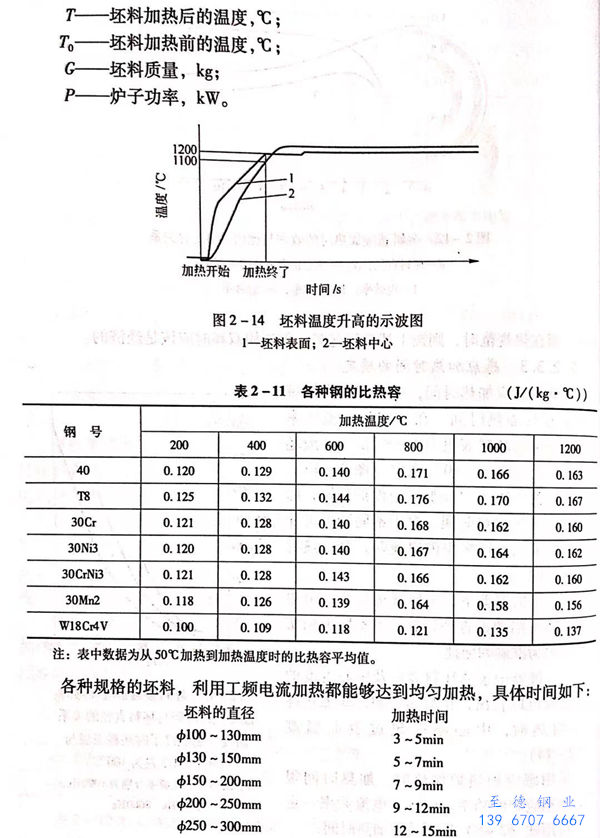

  由示波(bo)器記錄的坯料(liao)表(biao)面及中心溫度(du)的升(sheng)高過程可以看出(chu)，在加熱后期，即加熱終了的均熱時，中心溫度(du)超過表(biao)面溫度(du)（圖 2-14）。


 采用(yong)(yong)感應加(jia)熱(re)爐加(jia)熱(re)時(shi)，加(jia)熱(re)時(shi)間(jian)很短，當(dang)感應爐的功率(lv)、電壓、電流頻率(lv)一定時(shi)，可用(yong)(yong)式近(jin)似計算加(jia)熱(re)時(shi)間(jian)。
