A 感應器(qi)銅導管的橫斷面形狀和尺寸(cun)

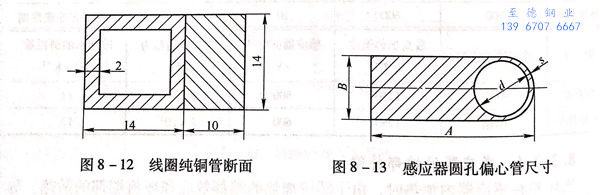

 對(dui)于中頻(pin)感(gan)應(ying)加熱爐(lu)的感(gan)應(ying)器，其感(gan)應(ying)線(xian)圈用的純(chun)銅管(guan)一般(ban)都采用方形(xing)或矩形(xing)截面的異形(xing)管(guan)（圖(tu)8-12).

  例如(ru)，國(guo)外一(yi)家(jia)鋼鐵公司建成了一(yi)套(tao)7200kW的(de)中頻(pin)感應熱(re)處理作業線(xian)(xian)，專門用(yong)(yong)于(yu)生產φ63~406mm的(de)焊管(guan)(guan)和石油套(tao)管(guan)(guan)，滿足美國(guo)石油協會標準的(de)要求(qiu)。對(dui)于(yu)工(gong)頻(pin)感應加熱(re)爐的(de)加熱(re)器，其感應線(xian)(xian)圈用(yong)(yong)的(de)純銅管(guan)(guan)采(cai)用(yong)(yong)異(yi)形截面的(de)圓(yuan)孔偏(pian)心管(guan)(guan)（圖8-13).這是因(yin)為從(cong)載流面積和散熱(re)條件來考慮，采(cai)用(yong)(yong)圓(yuan)形偏(pian)心管(guan)(guan)較(jiao)為有利。鋼管(guan)(guan)制造(zao)廠也可以按照(zhao)設計(ji)的(de)需(xu)要提供各(ge)種規格尺寸的(de)圓(yuan)孔偏(pian)心管(guan)(guan)。

  例如，德國的(de)(de)容克感(gan)(gan)(gan)應(ying)爐(lu)公(gong)司在(zai)為德國Schloemann 公(gong)司制造的(de)(de)10MN（1000t)立(li)式(shi)(shi)穿孔(kong)機(ji)和(he)(he)31.5MN(3150t)臥式(shi)(shi)擠(ji)壓機(ji)配(pei)套的(de)(de)擠(ji)壓生產線提供(gong)的(de)(de)立(li)式(shi)(shi)工(gong)頻感(gan)(gan)(gan)應(ying)加熱爐(lu)（感(gan)(gan)(gan)應(ying)器功(gong)(gong)率為750kW)和(he)(he)立(li)式(shi)(shi)工(gong)頻感(gan)(gan)(gan)應(ying)再(zai)加熱爐(lu)（感(gan)(gan)(gan)應(ying)器的(de)(de)功(gong)(gong)率為600kW)采(cai)用的(de)(de)都(dou)是(shi)圓孔(kong)偏心管。

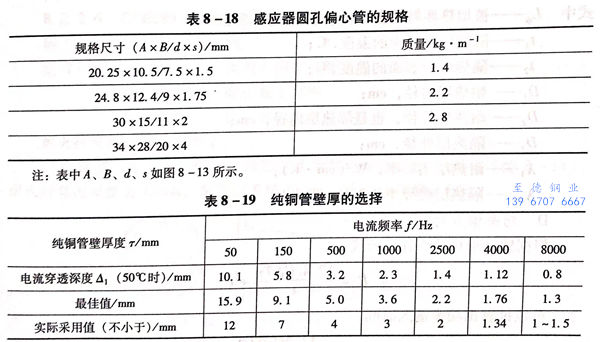

 感(gan)應器圓孔(kong)(kong)偏心(xin)管(guan)的(de)規(gui)格見(jian)表8-18.純銅圓孔(kong)(kong)偏心(xin)管(guan)壁厚(hou)的(de)選擇(ze)見(jian)表8-19.

  對(dui)于一(yi)定頻率(lv)的電(dian)流(liu)(liu)來(lai)說，導(dao)體厚度(du)(du)為該頻率(lv)下電(dian)流(liu)(liu)穿(chuan)透深(shen)度(du)(du)的1.57倍時電(dian)阻(zu)值最(zui)小，感應(ying)器可以得(de)到最(zui)好的電(dian)效(xiao)率(lv)。在工程(cheng)上，實際應(ying)用中一(yi)般(ban)導(dao)體厚度(du)(du)大(da)于1.2倍電(dian)流(liu)(liu)穿(chuan)透深(shen)度(du)(du)。

  若計算中平均取純銅的電阻率p=2×10^-6Ω·cm,按電流穿透深度計算可求得在不同電流頻率下線圈導體的電流透入深度值（表8-19),不同電流頻率下線圈純銅管的最佳壁厚及實際采用數可參考表中的數值，其中最佳壁厚是取T=1.57Δ₁,實際采用壁厚取T≥1.24。

B 感(gan)應器的主要尺寸
