激光(guang)(guang)(guang)(guang)焊(han)是以聚(ju)焦的(de)(de)(de)(de)(de)(de)激光(guang)(guang)(guang)(guang)束作為能源轟(hong)擊焊(han)件所產(chan)生的(de)(de)(de)(de)(de)(de)熱(re)量(liang)(liang)進行焊(han)接的(de)(de)(de)(de)(de)(de)方(fang)法，在20世紀(ji)60年代才用(yong)于(yu)實踐(jian)。激光(guang)(guang)(guang)(guang)是目前世界上(shang)最亮的(de)(de)(de)(de)(de)(de)光(guang)(guang)(guang)(guang)。二(er)氧(yang)化碳激光(guang)(guang)(guang)(guang)的(de)(de)(de)(de)(de)(de)亮度比太(tai)陽光(guang)(guang)(guang)(guang)亮8個(ge)數量(liang)(liang)級(ji)，而高功(gong)率(lv)釹玻璃激光(guang)(guang)(guang)(guang)則(ze)比太(tai)陽光(guang)(guang)(guang)(guang)亮16個(ge)數量(liang)(liang)級(ji)。激光(guang)(guang)(guang)(guang)的(de)(de)(de)(de)(de)(de)方(fang)向性很好(hao)，它能傳播(bo)到很遠的(de)(de)(de)(de)(de)(de)距離，且(qie)擴(kuo)散(san)面積(ji)小(xiao)，接近于(yu)理想的(de)(de)(de)(de)(de)(de)平行光(guang)(guang)(guang)(guang)。同時(shi)，激光(guang)(guang)(guang)(guang)為單(dan)色光(guang)(guang)(guang)(guang)，它的(de)(de)(de)(de)(de)(de)發光(guang)(guang)(guang)(guang)光(guang)(guang)(guang)(guang)譜寬度很狹窄，比氪燈(deng)的(de)(de)(de)(de)(de)(de)光(guang)(guang)(guang)(guang)譜窄幾個(ge)數量(liang)(liang)級(ji)，聚(ju)焦后在焦點上(shang)的(de)(de)(de)(de)(de)(de)功(gong)率(lv)密度比普(pu)通的(de)(de)(de)(de)(de)(de)焊(han)接熱(re)源也(ye)大幾個(ge)數量(liang)(liang)級(ji)。基于(yu)激光(guang)(guang)(guang)(guang)有(you)上(shang)述特點，它已經成為一種十分理想的(de)(de)(de)(de)(de)(de)焊(han)接和切(qie)割的(de)(de)(de)(de)(de)(de)熱(re)源。


1. 激(ji)光(guang)焊特點


與一般的焊接方法相比，激光焊有以下一些(xie)特(te)點。


  ①. 聚(ju)焦后的激光具有很高的功率(lv)密(mi)度，焊(han)接以深(shen)熔方式進行。


  ②. 激光的(de)加(jia)熱范圍小（＜1mm),熱量集(ji)中，焊(han)(han)接(jie)速(su)度提(ti)高，使焊(han)(han)接(jie)殘余(yu)應力和(he)焊(han)(han)后(hou)擦(ca)浴變形減小。


  ③. 激光能(neng)反射、透射，在空間(jian)傳播相當距離后能(neng)量衰(shuai)減很(hen)小，可以(yi)進行遠距離或一些(xie)難以(yi)接近(jin)部位的焊(han)接。


  ④. 與電(dian)(dian)子(zi)束焊(han)(han)接(jie)相比(bi)(bi)，激光(guang)焊(han)(han)不需要(yao)真空室(shi)，也不會產生X射線(xian)，但可以焊(han)(han)接(jie)厚度比(bi)(bi)電(dian)(dian)子(zi)束焊(han)(han)小，且大功率激光(guang)發射器的結構(gou)比(bi)(bi)電(dian)(dian)子(zi)束更為復雜，一次性投(tou)資更高。



2. 激光(guang)焊的焊接藝


  ①. 接頭(tou)形式

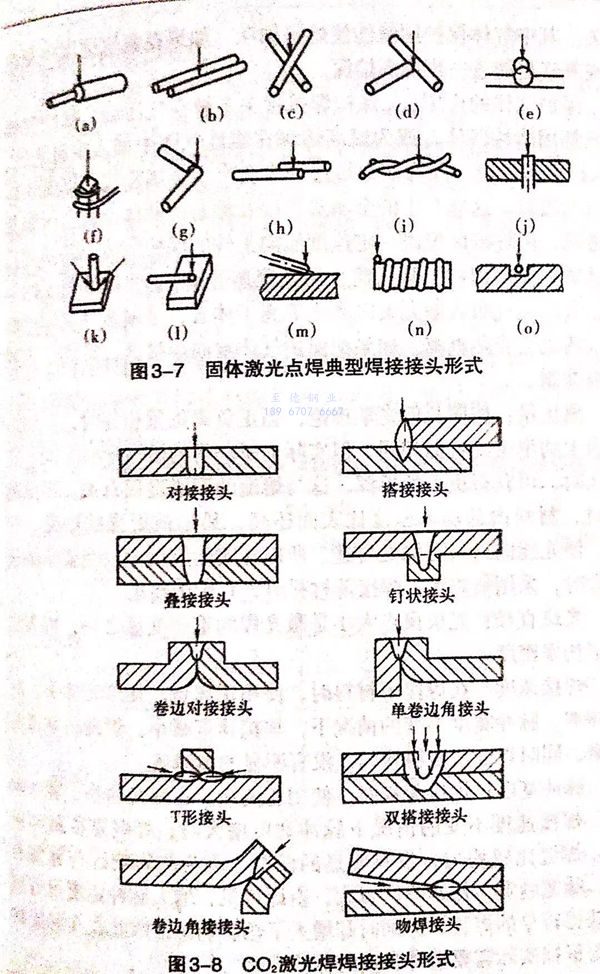

 圖3-7所示為固體激(ji)光點(dian)焊(han)典型焊(han)接(jie)(jie)接(jie)(jie)頭(tou)形式，二氧(yang)化(hua)碳激(ji)光焊(han)焊(han)接(jie)(jie)接(jie)(jie)頭(tou)形式見(jian)圖3-8.通(tong)常采用對接(jie)(jie)接(jie)(jie)頭(tou)形式。裝配(pei)時必(bi)須施加一個裝配(pei)壓力，使得焊(han)件之間的間隙越(yue)小越(yue)好。


圖 7.jpg


  ②. 激光(guang)焊(han)的(de)焊(han)接參數


 激光(guang)焊(han)的(de)焊(han)接(jie)參數與激光(guang)功率(lv)、氣(qi)(qi)體(ti)保(bao)護、離焦量(liang)、光(guang)斑直徑。焊(han)接(jie)速度、脈沖寬度、脈沖頻率(lv)等均有關。其中氣(qi)(qi)體(ti)保(bao)護用(yong)氨能(neng)使(shi)熔(rong)深加深，如果在(zai)氦(hai)氣(qi)(qi)里加少量(liang)氬(ya)氣(qi)(qi)或氧氣(qi)(qi)更能(neng)進一步(bu)提高熔(rong)深。


  保護氣(qi)體的(de)作用：a. 保護焊接接頭不被空氣污染。保護氣體一般都用惰性氣體，或為提高熔深在惰性氣體中加入少量氧氣。b. 保護聚焦透鏡。因為在焊接過程中會產生金屬蒸氣，以及液體金屬的濺射。這樣產生的金屬蒸氣以及濺射的液體金屬會污染聚焦透鏡，但焊接區里以一定速度流向工件的保護氣體會將蒸氣以及濺射物帶向焊件，從而防止污染聚焦透鏡。c.驅散等離子的屏障。金屬蒸氣吸收激光束電離成等離子體云，金屬蒸氣周圍的保護氣體也會受熱電離。如果把保護氣體吹向焊接區，等離子云就會被抑制。


  離焦(jiao)量：按照幾何光學理論，當正負離焦量相等時，所對應平面上功率密度近似相同，但實際上所獲得的熔池形狀不同。負離焦時，可獲得更大的熔深，這與熔池的形成過程有關。當負離焦時，材料內部功率密度比表面還高。易形成更強的熔化、汽化，使光能向材料更深處傳遞。所以在實際應用中，當要求熔深較大時，采用負離焦；焊接薄材料時，宜用正離焦。


  光斑(ban)直徑：光束斑點大小是激光焊的重要變量之一，因為它決定功率密度。


  焊接速度：在焊接薄材料時，使用正離焦。在激光功率、脈沖頻率、脈沖寬度不變的情況下，焊接速度減小，焊縫的寬度也變窄，同時焊縫也變得均勻，沒有明顯的魚鱗狀。


  脈(mo)沖寬度：焊接薄板時，使用正離焦。在激光功率、脈沖頻率、焊接速度不變的情況下脈沖寬度增大時，焊縫寬度隨時減小。焊縫比較均勻，沒有明顯的凹凸。因為熱影響區與脈寬有關，脈寬越寬，熱影響區越大，由此可見，增大脈沖寬度雖有利于獲得較窄的焊縫，但同時卻增大了熱影響區，因此在實際焊接中要根據實際需要選擇合理的脈沖寬度。


  脈(mo)沖頻(pin)率：在焊接薄件時，使用正離焦。在激光功率、脈沖頻率、焊接速度不變的情況下，脈沖頻率減小時，焊縫金屬更均勻，魚鱗結構變得細化。


   采(cai)用功率(lv)為(wei)(wei)(wei)500W、最大功率(lv)密度(du)(du)為(wei)(wei)(wei)5.7x105W/c㎡的(de)YAG激(ji)光(guang)可實現厚度(du)(du)為(wei)(wei)(wei)1mm的(de)18-8奧氏體不(bu)銹鋼的(de)激(ji)光(guang)焊(han)(han)接(jie)。單面焊(han)(han)接(jie)時深度(du)(du)可達(da)到0.5mm左右，因此采(cai)用雙(shuang)面焊(han)(han)可保(bao)證不(bu)銹鋼能(neng)焊(han)(han)透。焊(han)(han)接(jie)速度(du)(du)、脈(mo)(mo)沖寬(kuan)度(du)(du)以及脈(mo)(mo)沖頻率(lv)是影響焊(han)(han)縫形(xing)貌的(de)主(zhu)要因素(su)。三(san)者最佳組合是焊(han)(han)接(jie)速度(du)(du)不(bu)高于2mm/s,脈(mo)(mo)沖寬(kuan)度(du)(du)為(wei)(wei)(wei)0.3ms,脈(mo)(mo)沖頻率(lv)為(wei)(wei)(wei)9Hz。

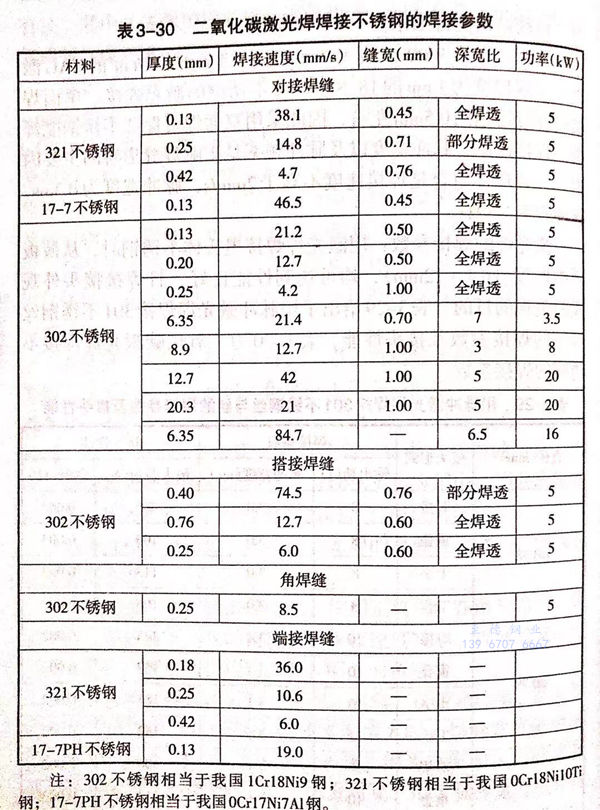

 激光焊(han)的焊(han)接參數(shu)：用激光焊焊接奧氏(shi)體不(bu)銹鋼時，從薄板到中厚度（0.1~12mm),均可達到性能良好，且焊接接頭外觀成形美觀的目的。表3-29 給出了用脈沖激光焊焊接301不銹鋼絲與絲的焊接參數及接頭性能，表3-30為二氧化碳激光焊焊接不銹鋼的焊接參數。

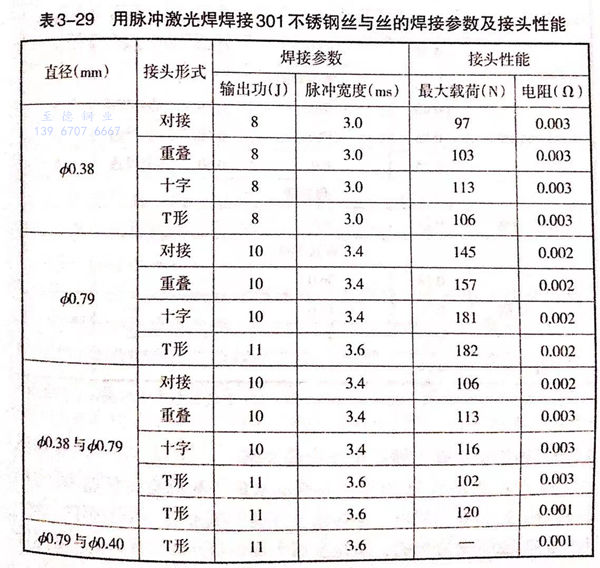

 表(biao)3-29 用脈沖激光(guang)焊焊接301不銹鋼絲與絲的(de)焊接參數及(ji)接斗性能(neng)






注：302不(bu)銹(xiu)鋼(gang)(gang)相(xiang)(xiang)當(dang)于我國1Cr18Ni9鋼(gang)(gang)；321不(bu)銹(xiu)鋼(gang)(gang)相(xiang)(xiang)當(dang)于我國0Cr18Ni10Ti鋼(gang)(gang)；17-7PH不(bu)銹(xiu)鋼(gang)(gang)相(xiang)(xiang)當(dang)于我國0Cr17Ni7A1鋼(gang)(gang)。
