雙(shuang)相不銹鋼（A-F型）的(de)(de)(de)(de)焊(han)接(jie)(jie)要遵守一定的(de)(de)(de)(de)焊(han)接(jie)(jie)工藝(yi)，關鍵的(de)(de)(de)(de)一點是要有適宜的(de)(de)(de)(de)冷(leng)(leng)卻速(su)(su)度。冷(leng)(leng)卻速(su)(su)度過(guo)(guo)快，會(hui)在(zai)(zai)焊(han)接(jie)(jie)熱(re)影響(xiang)區(qu)(qu)產生(sheng)過(guo)(guo)多的(de)(de)(de)(de)鐵素(su)體；冷(leng)(leng)卻速(su)(su)度過(guo)(guo)慢，會(hui)在(zai)(zai)熱(re)影響(xiang)區(qu)(qu)形成過(guo)(guo)多粗大的(de)(de)(de)(de)品粒及(ji)(ji)析出氨化鉻等(deng)析出物。應(ying)在(zai)(zai)焊(han)接(jie)(jie)材料的(de)(de)(de)(de)選擇及(ji)(ji)焊(han)接(jie)(jie)方法和焊(han)接(jie)(jie)條件的(de)(de)(de)(de)配合上，使(shi)得焊(han)縫(feng)金屬(shu)中的(de)(de)(de)(de)δ鐵素(su)體含量達(da)到30%~40%,否(fou)則，也應(ying)使(shi)其焊(han)縫(feng)金屬(shu)及(ji)(ji)焊(han)接(jie)(jie)熱(re)影響(xiang)區(qu)(qu)的(de)(de)(de)(de)δ鐵素(su)體含量在(zai)(zai)70%以下，否(fou)則易產生(sheng)冷(leng)(leng)裂紋。
焊接含氮的雙相不銹鋼的要點如下：

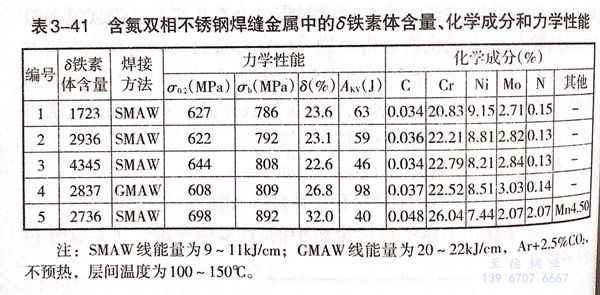

①. 填充金(jin)屬應當用(yong)氨(an)合金(jin)化，并且適當增加Ni的(de)含(han)(han)量(liang)(liang)（表3-41所示為含(han)(han)氨(an)雙相(xiang)不銹鋼焊縫金(jin)屬中(zhong)的(de)δ鐵素體含(han)(han)量(liang)(liang)、化學成分(fen)和力學性能。）
②. 焊(han)接(jie)(jie)(jie)時，焊(han)縫金屬和焊(han)接(jie)(jie)(jie)熱(re)影響區過熱(re)區的(de)冷卻時間不能太短(duan)。應(ying)根據板(ban)厚(hou)選擇合適的(de)焊(han)接(jie)(jie)(jie)線(xian)(xian)能量，厚(hou)板(ban)的(de)線(xian)(xian)能量應(ying)大(da)些，薄板(ban)的(de)焊(han)接(jie)(jie)(jie)線(xian)(xian)能量應(ying)小些。
③. 不加填充(chong)金屬的焊接應予(yu)以避(bi)免(mian)，因為焊縫金屬中易產生高δ鐵素(su)體(ti)含量。
④. 如果焊接(jie)熱影響區較(jiao)窄(zhai)，而且晶粒細小，δ鐵素(su)體含量也不高，其(qi)抗腐蝕性及韌性應當較(jiao)好。
⑤. 應(ying)當使富Ni的(de)填充(chong)金屬(shu)與低(di)Ni的(de)母材(cai)的(de)熔(rong)合比小，以(yi)避免金屬(shu)Ni含(han)量(liang)過(guo)低(di)，δ鐵素(su)體含(han)量(liang)太高，熔(rong)合比應(ying)以(yi)低(di)于(yu)35%為好。
⑥. 焊接材(cai)料要按規定烘(hong)干(gan)和保存(cun)。
⑦. 要避(bi)免(mian)焊縫(feng)金(jin)屬擴散氫含量過高，以免(mian)誘(you)發裂紋。
⑧. 一(yi)般不需(xu)要預(yu)熱，對厚(hou)大件可預(yu)熱到100~150℃.
⑨. 厚(hou)度(du)小于(yu)12mm的焊件，層間(jian)溫度(du)不能大于(yu)150℃;厚(hou)度(du)大于(yu)12mm的焊件，層間(jian)溫度(du)不能大于(yu)180℃.
⑩. 焊(han)件一(yi)般不需(xu)要固溶退火。
?. 應(ying)在(zai)焊接過程中檢測鐵(tie)素體含量(liang)，以便(bian)控制。
?. 不可在(zai)母材或焊縫金屬上引弧。因為引弧區冷卻速度太快，易(yi)導致(zhi)引弧區鐵(tie)素(su)體含(han)量(liang)太高，易(yi)超過(guo)80%.易(yi)導致(zhi)引弧區抗腐蝕性降低。
?. 非合金鋼或低合金鋼與雙相不(bu)銹鋼(gang)焊(han)接可采用雙相不銹鋼填充金屬。奧氏體鋼與雙相不銹鋼焊接也可采用雙相不銹鋼的填充金屬。
