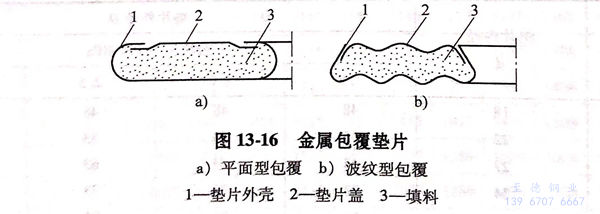

金屬(shu)包(bao)覆墊片(pian)是(shi)以(yi)非金屬(shu)材料為芯材，切成所(suo)需的形狀，外面包(bao)以(yi)厚度為0.25~0.5mm的金屬(shu)薄板組成的一(yi)種復(fu)合墊片(pian)。按(an)包(bao)覆狀態，一(yi)般(ban)分(fen)為平(ping)面型包(bao)覆和波紋型包(bao)覆兩種，如圖13-16所(suo)示。


圖 16.jpg


 金屬薄板可根據材料的彈塑性、耐熱性和耐蝕性選取。其材料主要有黃銅、鋁、軟鋼、不銹(xiu)鋼、鈦和蒙乃爾合金等；作為包覆墊片中的芯材，一般有石棉板或石棉橡膠板、聚四氟乙烯、柔性石墨板材以及碳纖維或陶瓷纖維等。


 金屬包覆墊片的主要特點是：具有與包覆金屬相同的耐蝕性和相近的耐熱性，非金屬柔性填充材料使墊片(pian)能在較低的壓緊力下達到較好的密封效果。此外，這種墊片還能制成各種形式的異形墊片，例如橢圓形、方形、帶筋形或更復雜的形狀，以滿足各種換熱器管箱和非圓形壓力容器密封的需要。與非金屬軟墊片相比，這種墊片在經常拆卸的條件下不易損壞、不污染、不腐蝕法蘭密封(feng)面，而且具有較高的強度。


一(yi)、型式(shi)與代號(hao)


1. 型(xing)式(shi)


  a. 管法蘭用金屬(shu)包覆(fu)墊片(pian)的(de)型(xing)式(shi)分為平面型(xing)（F型(xing)）及波紋型(xing)（C型(xing)）兩種。


  b. 壓力容器法蘭用金屬(shu)包覆(fu)墊片的型式(shi)為平面型一種。


2. 代號

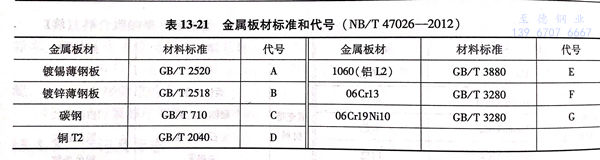

金屬(shu)包覆墊片外殼用(yong)金屬(shu)板材的標準和代(dai)號(hao)，見表13-21.




二、尺(chi)寸


 1. 平面型

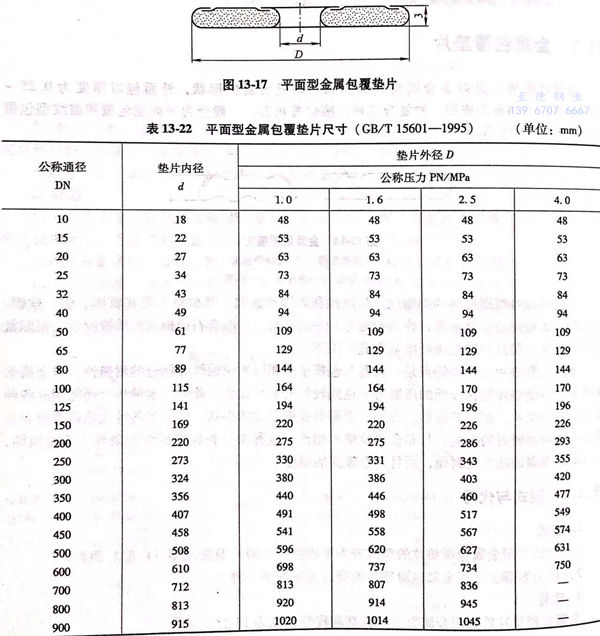

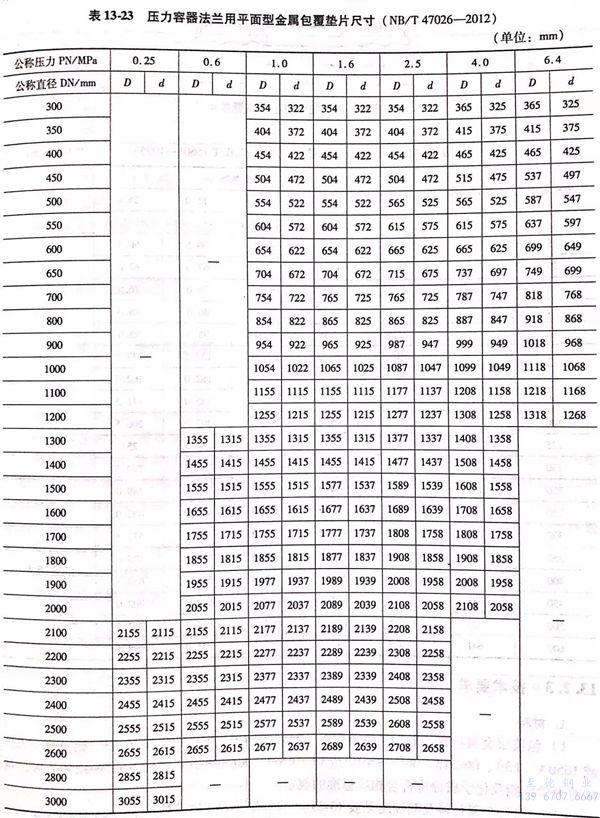

 平面型金屬包覆墊片的尺寸見圖 13-17 和 表 13-22、表 13-23。





 2. 波(bo)紋型

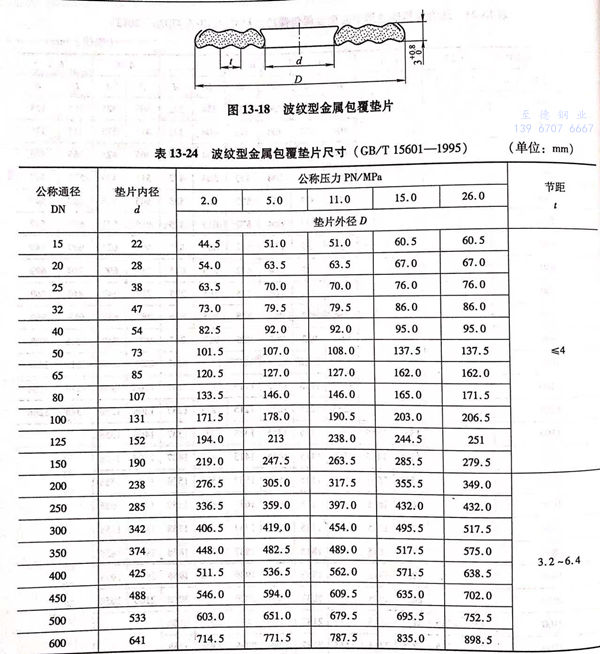

 波紋型金屬包覆墊(dian)片(pian)的(de)尺寸見圖 13-18 和(he) 表 13-24。





三、技術要求


1. 材料


 a. 包覆層金屬材料一般為鍍錫薄鋼板、鍍鋅薄鋼板、08F、銅T2或T3、鋁1060(L2)或1050A(L3)、06Cr13、06Cr19Ni10或0Cr19Ni9、022Cr19Ni10 和 022Cr17Ni12Mo2等，材料的力學性能及化學成分應符合相應標準的規定。

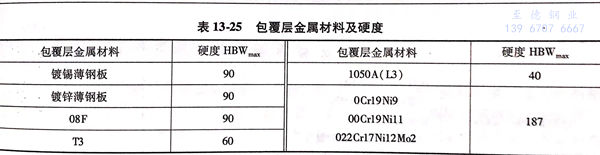

 b. 包覆(fu)層金屬(shu)材料及其硬度(du)見表(biao)13-25.




 c. 包覆(fu)層金屬材料的厚度：平面型包覆(fu)層不得小于0.25mm; 波紋型包覆(fu)層不得小于0.3mm。


 d. 填充材料可(ke)為石棉(mian)、柔性石墨或其他(ta)非金屬材料。


2. 反包(bao)寬(kuan)度

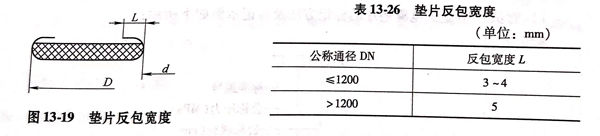

 平面型(xing)金屬包覆墊片的(de)反包寬度L見圖13-19及(ji)表13-26.




3. 缺陷


包覆層金屬表(biao)面不允(yun)許(xu)有影響密封性能的傷痕、銹斑等(deng)缺陷(xian)。


4. 制作墊片的注(zhu)意(yi)事項


 制作(zuo)墊片時應(ying)盡量采(cai)用(yong)整張金屬板(ban)(ban)。若因直徑大、板(ban)(ban)寬度(du)不夠時允許拼(pin)接，其拼(pin)接頭數一般以(yi)2~3個(ge)為宜(yi)。對接切口應(ying)切割成45°,采(cai)用(yong)氬弧焊或氧乙炔(gui)焊。對接焊縫必須打磨與母材平齊，焊接接頭應(ying)按GB/T 232-1999《金屬材料 彎(wan)曲(qu)(qu)試(shi)驗方(fang)法》的規定進行冷(leng)彎(wan)試(shi)驗，其彎(wan)曲(qu)(qu)半徑為1.5mm,彎(wan)曲(qu)(qu)角度(du)為180°,冷(leng)彎(wan)試(shi)樣的焊縫處及(ji)相鄰母材不得(de)出現裂(lie)紋；金屬板(ban)(ban)材表面不得(de)有徑向貫通(tong)刻痕。


5. 填充(chong)材料的厚度(du)


填充(chong)材(cai)料在整個截(jie)面上厚(hou)度(du)應均勻(yun)一致。


6. 性能

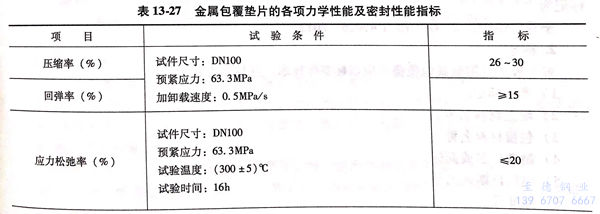

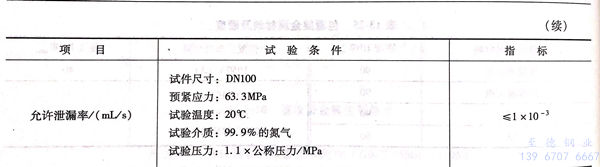

金屬包覆(fu)墊片的各項(xiang)力學性能及密封性能指標見表13-27.



四(si)、標(biao)記及標(biao)志


1. 標記(ji)


 a. 管法蘭用金屬包(bao)覆(fu)墊片(pian)的標記方法及標記示(shi)例如(ru)下(xia)所示(shi)：

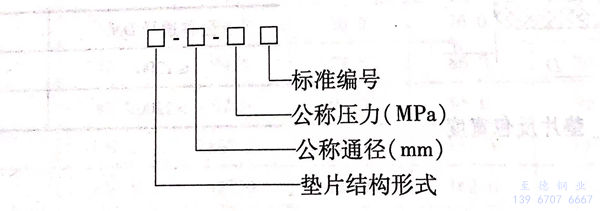

標記方法：


雜 2.jpg


標記示例(li)：公稱通徑50mm,公稱壓(ya)力(li)2.0MPa的波紋型金屬(shu)包覆墊(dian)片為:  C-50-2.0 GB/T 15601


 b. 壓力容器法蘭用金屬包覆墊片的標(biao)記(ji)方法及標(biao)記(ji)示例如下所示：

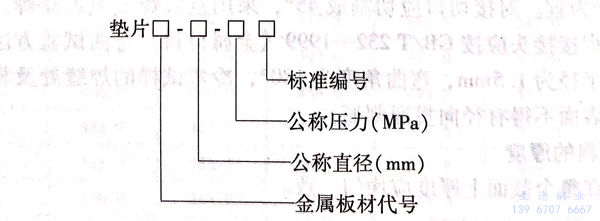

標記方法：


雜 3.jpg


標記(ji)示(shi)例：


  公稱直徑1000mm,公稱壓力2.50MPa,金屬(shu)板材(cai)為06Cr19Ni9的包(bao)覆(fu)墊片


  標(biao)記為 :  墊片 G-1000-2.50 NB/T 47026-2012


2. 標志


對于管(guan)法(fa)蘭用金屬包(bao)覆墊片應以(yi)標(biao)簽作(zuo)標(biao)志，其標(biao)志內容為：


 a. 產品(pin)標記(ji)。


 b. 填充材料名稱。


 c. 包覆材料(liao)名(ming)稱(cheng)。


 d. 制造廠名或商標(biao)。


 e. 出廠日期或批號(hao)。


 f. 標準號。
