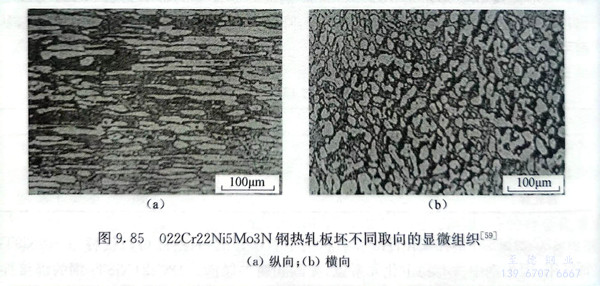

SAF 3207 HD、S33207、022Cr32Ni7Mo4N 也是一種特超級雙(shuang)相(xiang)不銹鋼。該鋼是為解決深海管道纜的苛刻需求而開發的。由于該鋼中Cr、N含量的提高，使其具有更高的強度以承受更高的外加載荷，又具有更加優異的耐蝕性以適應更加苛刻的腐蝕介質的需求。該鋼的化學成分保證了其組織結構的穩定性。該鋼的正常顯微組織中奧氏體和鐵素體含量各占約50％，其固溶態的縱向和橫向的顯微組織與圖9.85相似。

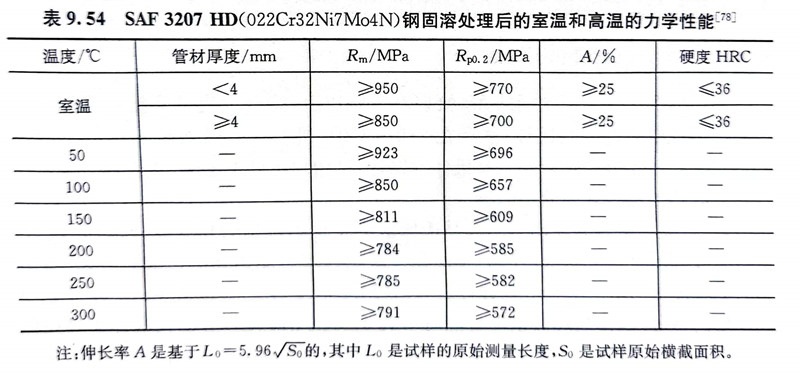

 SAF 3207 HD、S33207、022Cr32Ni7Mo4N 特(te)超級雙相鋼(gang)(gang)的強(qiang)度在(zai)雙相不銹鋼(gang)(gang)中是(shi)最高的。表9.54為SAF 3207 HD鋼(gang)(gang)固溶處理后(hou)的室溫(wen)和高溫(wen)力學性(xing)(xing)能。溫(wen)度升高時，隨(sui)屈服強(qiang)度的下(xia)降(jiang)(jiang)，鋼(gang)(gang)的伸長率變化不大(da)，這是(shi)由于(yu)(yu)該(gai)(gai)鋼(gang)(gang)具(ju)有兩相的微觀結構(gou)所(suo)致。SAF 3207 HD鋼(gang)(gang)還具(ju)有良好的沖擊韌性(xing)(xing)，其韌脆轉變溫(wen)度低于(yu)(yu)-50℃，在(zai)-50℃時，鋼(gang)(gang)的沖擊功達到80J。由于(yu)(yu)該(gai)(gai)鋼(gang)(gang)具(ju)有高的強(qiang)度和良好的塑性(xing)(xing)，可使構(gou)件壁厚減(jian)薄(bo)，重量(liang)減(jian)輕，從而使設備總成(cheng)本下(xia)降(jiang)(jiang)。

 SAF 3207 HD、S33207、022Cr32Ni7Mo4N 特超級雙相鋼的PREN可達50以上，較超級雙相不銹(xiu)鋼(gang)具有更加優良的耐點蝕和耐縫隙腐蝕性能。該鋼用做深海管道纜能承受低周和高周疲勞。在低應變區，由于鋼的疲勞壽命主要受強度控制，高強度的SAF 3207 HD鋼的壽命高于SAF 2507鋼，而在高應變區，鋼的疲勞壽命主要受鋼的塑性控制，與S32750雙相不銹鋼相比，該鋼未顯示出優越性，原因是兩者的塑性相近。該鋼在人工海水中的腐蝕疲勞壽命要低于在空氣中的疲勞壽命，但相差不大，這是由于該鋼具有高的耐海水腐蝕的性能。

 SAF 3207 HD、S33207、022Cr32Ni7Mo4N 特超級雙相(xiang)鋼(gang)的(de)管件(jian)一般以熱處理(li)狀(zhuang)態(tai)供(gong)貨，其固(gu)溶(rong)處理(li)溫度為1040～1140℃，保溫一定(ding)時間(jian)后在空氣(qi)、保護氣(qi)氛或(huo)水中(zhong)快(kuai)冷。該(gai)鋼(gang)具有良好的(de)焊接(jie)性能。

 SAF 3207 HD、S33207、022Cr32Ni7Mo4N 特超級雙相鋼的高強度和高腐蝕疲勞性能，以及優異的耐腐蝕性能，使其可以滿足水深近2500m，壓力高于15000psi（1psi≈6.89×103Pa）的油田管道纜的需求（制造長度已達2500m），并使其在海水和含Cl^-介質中的應用范圍進一步擴大。
