世(shi)界上有些人因為與金屬的(de)(de)接(jie)觸(chu)而導致(zhi)過(guo)敏，一旦發生(sheng)過(guo)敏，即可(ke)引起接(jie)觸(chu)周圍的(de)(de)皮(pi)膚(fu)紅腫(zhong)、瘙(sao)癢(yang)、濕疹、接(jie)觸(chu)性皮(pi)炎等表現(xian)(xian)。最常見的(de)(de)致(zhi)敏金屬是(shi)鎳(nie)(nie)。在(zai)日常生(sheng)活(huo)合(he)金制品(pin)中(zhong)，很多都(dou)包含(han)了鎳(nie)(nie)，如硬幣、各種合(he)金制品(pin)、電鍍物件、眼鏡架、金屬制的(de)(de)手表帶、皮(pi)帶扣、人造首飾、內衣(yi)扣等，直接(jie)和(he)皮(pi)膚(fu)接(jie)觸(chu)都(dou)會讓(rang)鎳(nie)(nie)過(guo)敏的(de)(de)人出現(xian)(xian)過(guo)敏現(xian)(xian)象，這是(shi)鎳(nie)(nie)離子(zi)的(de)(de)釋放帶來(lai)的(de)(de)不(bu)良反應。據(ju)報道，在(zai)歐(ou)洲有超過20％的青年男性和超過6％的青年女性對鎳過敏，且有上升趨勢。近年我國發現鎳過敏已占成人過敏的第一位。因此，很需要開發出一類植入人體或與人接觸的無鎳不銹鋼或具有高耐蝕性的不銹鋼，以盡量減少鎳釋放引起的過敏。

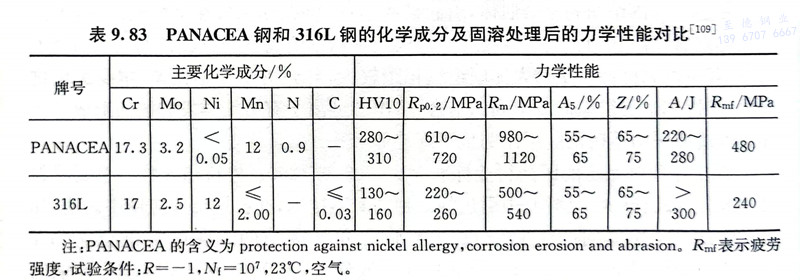

瑞士蘇黎世聯邦高等工業大學（ETH）開發出一種無鎳高氮無磁性高耐蝕性的奧氏(shi)體不銹鋼(gang)，牌號為PANACEA，對于植入人體或制作與人體接觸的物品不會引起過敏，鋼的化學成分和力學性能見表9.83。
PANACEA鋼(gang)在成分設計時(shi)，參照圖(tu)9.13，應(ying)使鋼(gang)處(chu)于奧氏體區域，使鋼(gang)無鐵(tie)磁性(xing)，鉻當量應(ying)盡量取高(gao)值以保(bao)證高(gao)的耐(nai)蝕性(xing)，鎳當量選取適當值，使其具有良好的韌性(xing)。

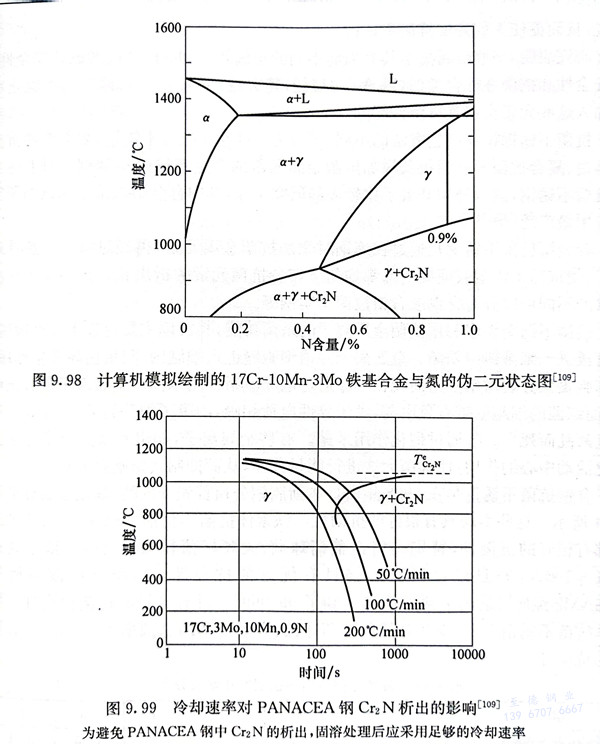

圖9.98為17Cr-10Mn-3Mo鐵基合金與氮的偽二元狀態圖，可以看出，含氮0.9％的合金有很寬的y相區（1050～1300℃），加熱至此溫度范圍，通過快速冷卻可以得到單一的奧氏體組織。如果固溶溫度過低或冷卻速率較慢，將會析出Cr2N型的氮化物（圖9.99）。Cr2N首先沿晶析出，然后在晶內析出，晶界析出的氮化物將嚴重損壞鋼的韌性和耐蝕性。對于一些小型部件，如醫用、牙科用、珠寶用及制表工業用的半成品，在技術上是沒有什么問題的，甚至某些大的鍛件也可以做到，但其焊接則不如含鎳奧氏體不銹鋼那樣容易。
這種可以得到完全奧氏體的無鎳奧氏體不銹鋼（PANACEA）具有良好的力學性能，見表9.83，其屈服強度是常用316L不銹鋼的2～3倍，進一步的冷變形可使其強度超過2000MPa，同時可以保持單一的奧氏體組織和沒有鐵磁性，其磁導率低于1.001H／m。
在6％FeCl3溶液中進行耐縫隙腐蝕試驗，以Cr＋3.3Mo＋20N＋20c作為縫隙腐蝕當量，則PANACEA鋼的耐縫隙腐蝕臨界溫度 Tcoc（critical crevicecorrosion temperature）遠高于常用的316L不銹鋼、304不銹鋼等。因此該鋼用做外科植入材料時具有較常用的骨科生物材料好得多的耐蝕性，在用于與人類皮膚接觸的珠寶或手表時也具有較常用的不銹鋼優越得多的耐蝕性。PANACEA鋼具有良好的生物相容性，已通過標準的細胞毒性試驗。

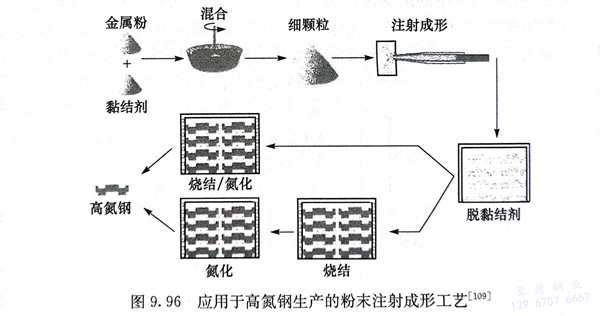

PANACEA鋼可(ke)(ke)以(yi)使用加(jia)壓電渣重熔爐生產(chan)，也可(ke)(ke)以(yi)采(cai)用粉末(mo)注射成(cheng)形（MIM）生產(chan)（圖9.96），其(qi)致密度可(ke)(ke)以(yi)達到96％～97％，其(qi)力學性能與熔煉方法制取的鋼基本相同(tong)（表9.83）。
