久久99国产精品久久99果冻传媒

NS 322 (Hastelloy B 2)

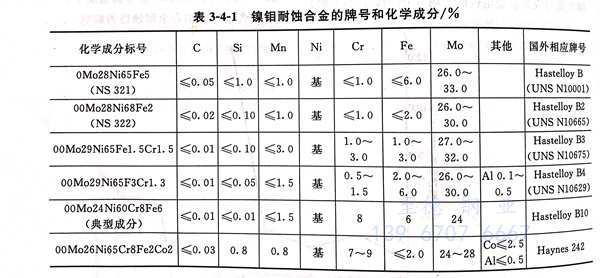

（00Mo28Ni68Fe2）、NS 322 、Hastelloy B2 合金的(de)化學成分見表3-4-1。

一(yi)、組織特點

（00Mo28Ni68Fe2）、NS 322 、Hastelloy B2合(he)(he)(he)(he)金(jin)(jin)(jin)主要(yao)是為了防止0Mo28Ni65Fe 合(he)(he)(he)(he)金(jin)(jin)(jin)的(de)(de)晶(jing)間腐(fu)蝕(shi)和刀(dao)口腐(fu)蝕(shi)而(er)(er)發展起(qi)來的(de)(de)。從(cong)表3-4-1中(zhong)可知，此合(he)(he)(he)(he)金(jin)(jin)(jin)與(yu)(yu)0Mo28Ni65Fe5 合(he)(he)(he)(he)金(jin)(jin)(jin)的(de)(de)主要(yao)區別(bie)是化(hua)學成分(fen)中(zhong)碳(tan)含量、硅含量低(di)（C≤0.02%,Si≤0.10%),鐵(tie)含量從(cong)低(di)于6%降到(dao)低(di)于2%.由(you)于碳(tan)、硅、鐵(tie)含量的(de)(de)變化(hua)，雖然(ran)00Mo28Ni68Fe2 合(he)(he)(he)(he)金(jin)(jin)(jin)的(de)(de)基(ji)體組(zu)織與(yu)(yu)0Mo28Ni65Fe5 合(he)(he)(he)(he)金(jin)(jin)(jin)并(bing)無差(cha)別(bie)，然(ran)而(er)(er)在(zai)合(he)(he)(he)(he)金(jin)(jin)(jin)基(ji)體上或(huo)沿晶(jing)界(jie)的(de)(de)析出相(xiang)就有了很大(da)的(de)(de)不同。最明顯的(de)(de)特(te)點(dian)是00Mo28Ni68Fe2合(he)(he)(he)(he)金(jin)(jin)(jin)的(de)(de)金(jin)(jin)(jin)屬間相(xiang)和碳(tan)化(hua)物析出相(xiang)明顯減少(shao)。00Mo28Ni68Fe2 合(he)(he)(he)(he)金(jin)(jin)(jin)的(de)(de)耐(nai)蝕(shi)性(xing)（包括耐(nai)全(quan)面腐(fu)蝕(shi)和耐(nai)晶(jing)間腐(fu)蝕(shi)）的(de)(de)性(xing)能(neng)明顯提(ti)高(gao)。

二、耐(nai)腐蝕性能

  1. 全面腐(fu)蝕(shi)

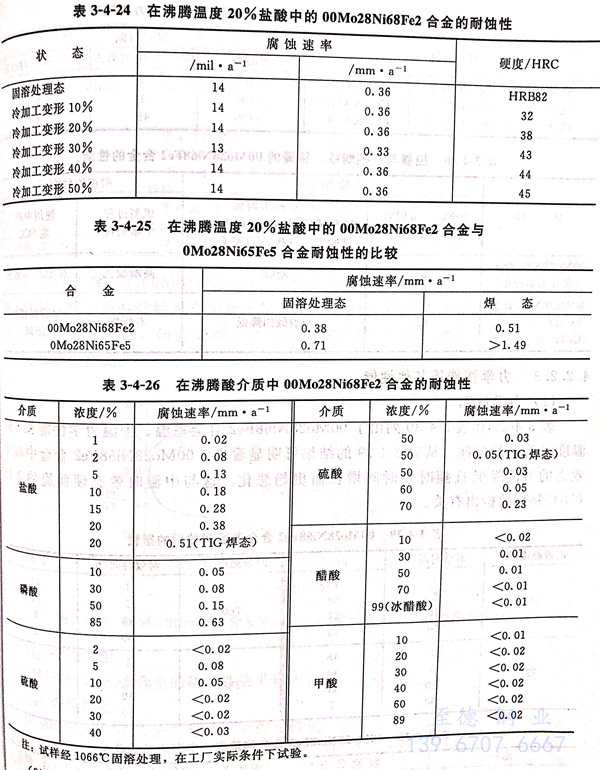

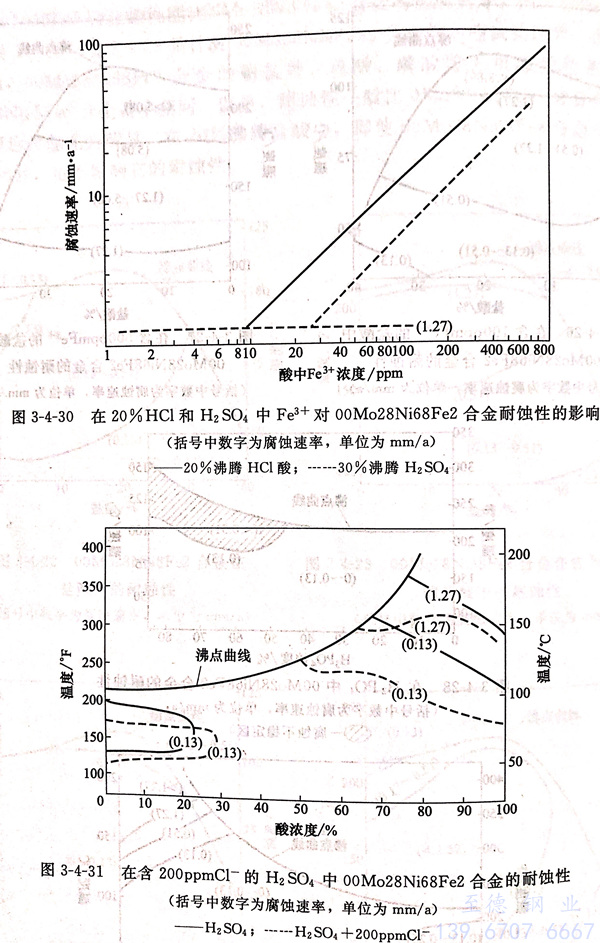

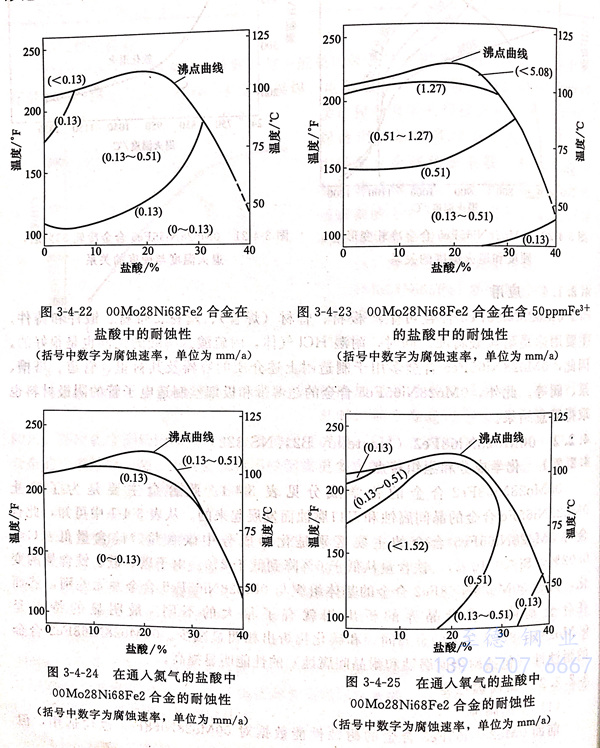

   前面0Mo28Ni65Fe5 合(he)(he)金(jin)(jin)(jin)(jin)(jin)的(de)(de)耐(nai)蝕性(xing)(xing)能數(shu)據對(dui)00Mo28Ni68Fe2 也均適(shi)用，但00Mo28Ni68Fe2 合(he)(he)金(jin)(jin)(jin)(jin)(jin)的(de)(de)性(xing)(xing)能比(bi)(bi)0Mo28Ni65Fe5合(he)(he)金(jin)(jin)(jin)(jin)(jin)的(de)(de)性(xing)(xing)能更(geng)好。圖3-4-22~圖3-4-31及表3-4-24~表3-4-26是(shi)(shi)針對(dui)00Mo28Ni68Fe2 合(he)(he)金(jin)(jin)(jin)(jin)(jin)的(de)(de)一些試驗結果。由這些圖表可知(zhi)，00Mo28Ni68Fe2 合(he)(he)金(jin)(jin)(jin)(jin)(jin)的(de)(de)耐(nai)鹽(yan)酸、硫酸、磷酸等無(wu)機酸的(de)(de)性(xing)(xing)能特點與(yu)0Mo28Ni65Fe5 合(he)(he)金(jin)(jin)(jin)(jin)(jin)基本(ben)相同。但是(shi)(shi)，耐(nai)蝕性(xing)(xing)一般比(bi)(bi)0Mo28Ni65Fe5合(he)(he)金(jin)(jin)(jin)(jin)(jin)要(yao)好，特別是(shi)(shi)焊(han)后性(xing)(xing)能尤為明顯。在20%沸騰鹽(yan)酸中，即使00Mo28Ni68Fe2合(he)(he)金(jin)(jin)(jin)(jin)(jin)冷加工變形達(da)50%。也不影響它(ta)的(de)(de)耐(nai)蝕性(xing)(xing)。

 2. 晶間腐(fu)蝕(shi)

  由于00Mo28Ni68Fe2 合金中的(de)(de)(de)碳(tan)、硅、鐵(tie)含量較低，敏化態鋼中碳(tan)化物及一(yi)些金屬間相遠比0Mo28Ni68Fe5合金要少，因(yin)此(ci)，此(ci)合金的(de)(de)(de)耐晶(jing)間腐(fu)蝕（包括刀口(kou)腐(fu)蝕）的(de)(de)(de)性能較好。

 3. 應力(li)腐蝕

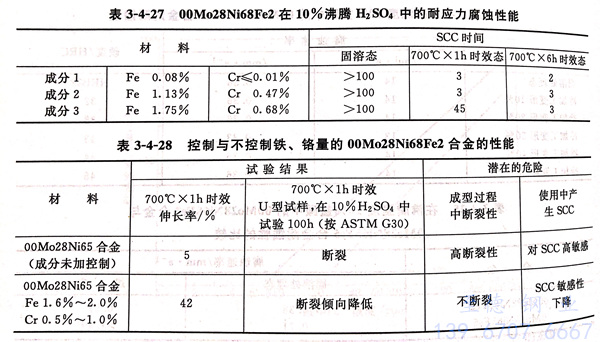

  試驗結(jie)(jie)果(guo)表(biao)明，當（00Mo28Ni68Fe2）、NS 322 、Hastelloy B2 合金(jin)中(zhong)殘(can)余Fe≤2%,Cr≤1.0%量(liang)過低（或趨于零(ling)時）與適(shi)量(liang)控制鐵(tie)、鉻量(liang)的(de)(de)同一合金(jin)相較(jiao)，中(zhong)溫(wen)時效(xiao)態（相當于熱(re)成型或焊接態）時，后者(zhe)的(de)(de)耐應力腐蝕性(xing)能要(yao)比前(qian)者(zhe)為好，結(jie)(jie)果(guo)見表(biao)3-4-27 和(he)表(biao)3-4-28.表(biao)3-4-28的(de)(de)結(jie)(jie)果(guo)還(huan)表(biao)明，鐵(tie)、鉻加以適(shi)量(liang)控制的(de)(de)00Mo28Ni68Fe2 塑性(xing)（伸長率）和(he)成型性(xing)也均優于鐵(tie)、鉻量(liang)未(wei)加控制的(de)(de)合金(jin)。

三、力學性能

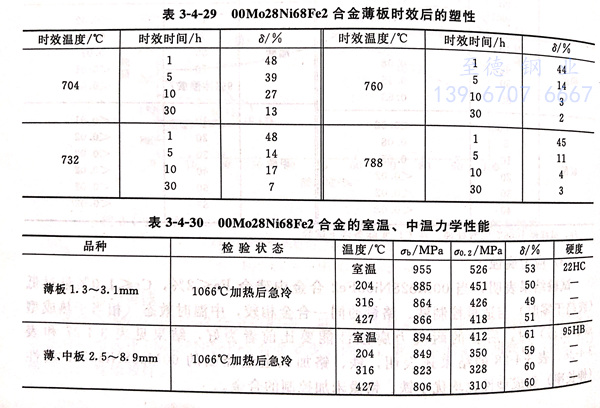

  表(biao)3-4-29和表(biao)3-4-30列出(chu)了(le)00Mo28Ni68Fe2合金(jin)(jin)室溫(wen)、中(zhong)溫(wen)力學(xue)性能和不同溫(wen)度(du)時效(xiao)(xiao)后的(de)塑(su)性。從表(biao)3-4-29的(de)結果可明顯看出(chu)，00Mo28Ni68Fe2 合金(jin)(jin)中(zhong)溫(wen)時效(xiao)(xiao)態的(de)塑(su)性降低且隨時效(xiao)(xiao)時間(jian)增長而(er)更趨惡(e)化。這與中(zhong)溫(wen)時效(xiao)(xiao)態硬(ying)而(er)脆的(de)β相（Ni4Mo)的(de)析出(chu)有關(guan)。

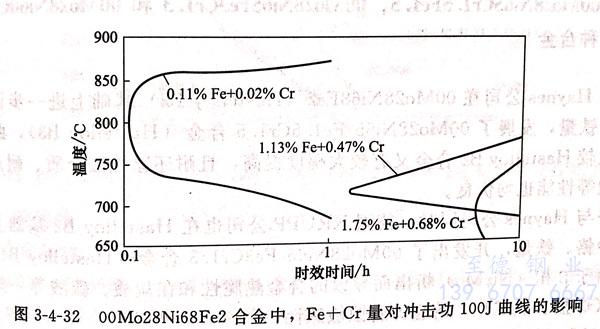

  圖3-4-32指出了00Mo28Ni68Fe2合(he)(he)金(jin)在標準(zhun)成分范圍內，合(he)(he)金(jin)中(zhong)的(de)(de)Fe+Cr量不同時(shi)，經中(zhong)溫時(shi)效后(hou)對合(he)(he)金(jin)韌性的(de)(de)影響。顯(xian)然，Fe+Cr量提高可(ke)將沖擊(ji)功為100J的(de)(de)曲線向右移動，研究表明，這與合(he)(he)金(jin)中(zhong)的(de)(de)鐵可(ke)抑制β脆性相的(de)(de)析(xi)出，而鉻也有(you)類似作(zuo)用有(you)關。

四、物理性能

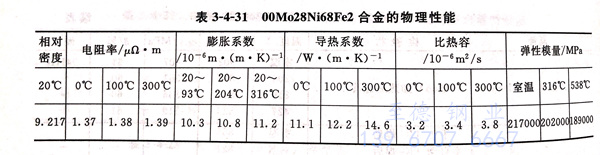

（00Mo28Ni68Fe2）、NS 322 、Hastelloy B2合金(jin)的物理性能(neng)見表(biao)3-4-31。

五、焊(han)接性能(neng)

 （00Mo28Ni68Fe2）、NS 322 、Hastelloy B2合(he)(he)金具有良好的焊接性能，且由于(yu)此合(he)(he)金中碳(tan)、硅、鐵含量(liang)均(jun)低，因而焊后耐(nai)晶間腐蝕、刀(dao)口(kou)腐蝕性能較0Mo28Ni65Fe5為佳。當合(he)(he)金中鐵、鉻量(liang)加以適量(liang)控制時，00Mo28Ni68Fe2合(he)(he)金的塑、韌性，耐(nai)蝕性，焊接性會更加改善。因此，00Mo28Ni68Fe2 合(he)(he)金一般焊后不需再經熱(re)處理。此合(he)(he)金較0Mo28Ni65Fe5 合(he)(he)金更適用于(yu)制造焊接設備和(he)部件。

六(liu)、冷(leng)、熱(re)加工及成(cheng)型性(xing)能

  基本與0Mo28Ni65Fe5合金類似。但(dan)是，當(dang)對00Mo28Ni68Fe2 合金中的鐵、鉻量加以適當(dang)控制時，其加工性，特別(bie)是熱(re)成型性會(hui)有(you)顯著改善。

七、熱處理工(gong)藝

  此合(he)金(jin)除特殊(shu)說明的用途(tu)外，都需經1066℃固溶處理后使用。除合(he)金(jin)中Fe+Cr量(liang)加(jia)以控制(zhi)者(zhe)外，一(yi)般(ban)不允許在538~816℃間長期停留和使用。

八(ba)、應用

  （00Mo28Ni68Fe2）、NS 322 、Hastelloy B2 合金(jin)可生產板材(cai)、管(guan)(guan)材(cai)（焊管(guan)(guan)）、棒材(cai)、絲材(cai)、帶(dai)材(cai)和(he)鍛件(jian)(jian)。主要(yao)用于(yu)耐鹽酸(suan)、硫酸(suan)、磷酸(suan)和(he)甲酸(suan)等的(de)管(guan)(guan)道、容器及其襯里、反應塔和(he)襯里、泵和(he)閥件(jian)(jian)等。對(dui)于(yu)要(yao)求焊接的(de)條件(jian)(jian)，最好(hao)選擇 00Mo28Ni68Fe2 而不要(yao)選用0Mo28Ni65Fe5合金(jin)。
