奧氏體(ti)型不銹鋼與碳(tan)鋼相比，在(zai)物理性能上有很大(da)差異，前者(zhe)在(zai)焊接(jie)過程中會產(chan)生(sheng)較(jiao)大(da)的(de)變形(xing)和顯著的(de)焊后收縮。


  18-8型不(bu)銹鋼焊后產生很大變形和收縮的根本原因是由于其膨脹系數較大，約比碳鋼高出40％；其次是其熱導率低，約為碳鋼的1/3，導致焊接熱場的高溫區擴大并且溫度梯度較大。事實證明，焊接變形量的大小與焊接參數、焊接次序的正確性、操作的合理性都有一定的關系。

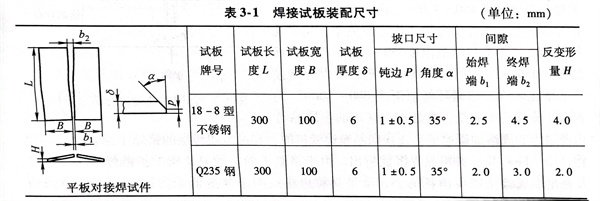

  為了盡量減少18-8型不(bu)銹鋼焊接變形和焊后收縮引起的焊件尺寸的不足，對接接頭的焊接構件要留有足夠的收縮余量。例如，按《鍋爐壓力容器壓力管道焊工考試與管理規則》，焊工要進行操作技能考試，在培訓中進行平板焊操作時，為了實現單面焊雙面成形的封底焊縫，按表3-1所示選用兩種不同材料的板材和相同尺寸的試板，坡口尺寸，不同的始焊端／終焊端的間隙和反變形量，焊工經過短時培訓后均達到考試要求，一次合格率超過95％。說明18-8型不銹鋼比Q234鋼有較大的變形量和焊后收縮量。


表 1.jpg


  如果(guo)焊后變(bian)形(xing)(xing)量超(chao)過(guo)允許值，就(jiu)必須矯(jiao)(jiao)(jiao)正(zheng)變(bian)形(xing)(xing)。矯(jiao)(jiao)(jiao)正(zheng)的(de)(de)方法有局(ju)部加熱(re)矯(jiao)(jiao)(jiao)正(zheng)和冷(leng)(leng)矯(jiao)(jiao)(jiao)正(zheng)兩(liang)種。在矯(jiao)(jiao)(jiao)正(zheng)18-8型(xing)不(bu)(bu)銹(xiu)鋼的(de)(de)焊接(jie)變(bian)形(xing)(xing)時，如果(guo)該焊接(jie)結構對耐蝕性有要求時，建(jian)議(yi)不(bu)(bu)采(cai)(cai)用熱(re)矯(jiao)(jiao)(jiao)正(zheng)的(de)(de)方法。這(zhe)是(shi)由于熱(re)矯(jiao)(jiao)(jiao)正(zheng)過(guo)程中(zhong)，若加熱(re)溫度控制不(bu)(bu)當，可導致焊接(jie)構件(jian)耐蝕性降低，這(zhe)點要引(yin)起重視(shi)。通常都是(shi)采(cai)(cai)用冷(leng)(leng)矯(jiao)(jiao)(jiao)正(zheng)的(de)(de)方法來矯(jiao)(jiao)(jiao)正(zheng)18-8型(xing)不(bu)(bu)銹(xiu)鋼焊接(jie)構件(jian)的(de)(de)變(bian)形(xing)(xing)，所使用冷(leng)(leng)矯(jiao)(jiao)(jiao)正(zheng)工(gong)具應采(cai)(cai)用膠(jiao)木或(huo)同類(lei)型(xing)不(bu)(bu)銹(xiu)鋼錘(chui)。
