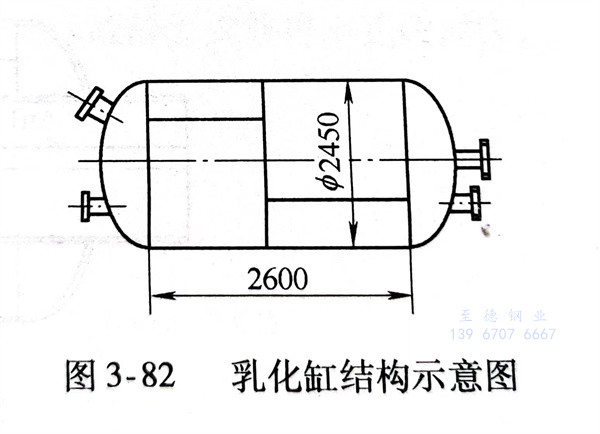

乳化缸用厚為6mm的316L不銹鋼（相當于我國牌號06Cr18Ni12Mo2Cu2）鋼板制成，其結構示意圖如圖3-82所示。該產品設計壓力為0.1MPa，工作溫度為5～110℃，屬于Ⅰ類壓力容器。按《不銹鋼硝酸一氫氟酸腐蝕試驗方法》進行晶間腐(fu)蝕，要求腐蝕比值≤1.5。為了提高產品焊接質量采用等離(li)子(zi)弧(hu)焊，不開坡口，實現單面焊雙面成形工藝。

1. 焊前準(zhun)備

  待焊件兩側去(qu)除毛刺，用丙(bing)酮清洗(xi)待焊處15～20mm范圍內油(you)污。

  焊(han)接縱縫時，要使(shi)用引弧板和引出弧板。焊(han)槍保持(chi)垂直位置，背面加銅墊板，目的是提(ti)高背面氬氣保護效果，保護焊(han)縫不(bu)受氧化；同時可以(yi)減少(shao)合金元素的燒損，防止產生熱裂紋又能提(ti)高焊(han)接接頭(tou)耐(nai)腐蝕能力。

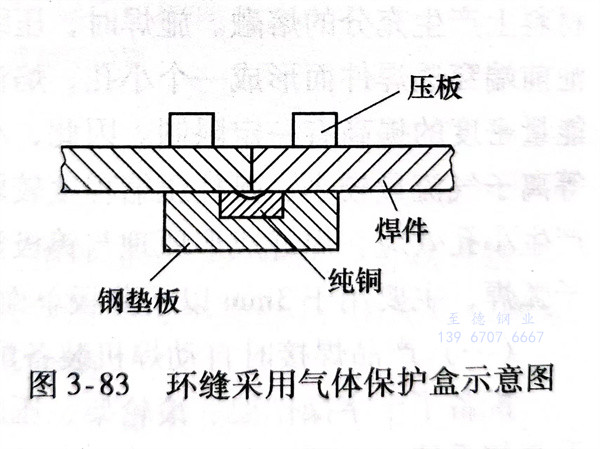

  環縫(feng)背面采用(yong)氣(qi)體保護焊(han)(han)，如圖3-83所示，焊(han)(han)槍稍向焊(han)(han)件的旋轉方(fang)向前移，使(shi)焊(han)(han)接熔(rong)池(chi)能在相對(dui)水平位置上凝固。為了保證(zheng)環縫(feng)焊(han)(han)接質(zhi)量，必須要求筒節與封頭裝配良好，可采用(yong)專用(yong)夾具固定。

2. 焊(han)接設備與(yu)工藝

 a. 焊接設備

   美國(guo)制造的PS-3000飛亞特(te)逆(ni)變(bian)焊機(ji)。

 b. 焊接參數

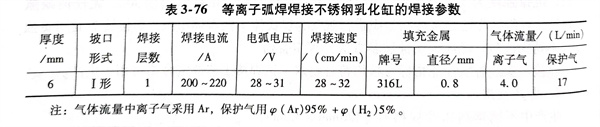

   見表3-76，為了避免產生氣孔，保護氣體中H₂量不宜過大。

 c. 焊后檢查

  焊縫(feng)外觀質量良好(hao)，無氣(qi)孔、咬邊(bian)等缺(que)陷，焊縫(feng)均勻(yun)美觀；焊縫(feng)內部經X射(she)線檢測符合JB4730-1994 Ⅰ級(ji)判片標準；按《不銹鋼(gang)硝酸(suan)(suan)一氫氟(fu)酸(suan)(suan)腐蝕試驗(yan)方法》進行考核，腐蝕度比值為(wei)1.3，小于要求的1.5。
