不銹鋼的均勻腐蝕（連續腐蝕）是在得不到鈍化環境中（即全面活性的環境中）引起的腐蝕。如常見的在鹽酸、硫酸、磷酸以及有機酸等這些氧化力較弱的酸（非氧化性酸）的環境中所發生的腐蝕。

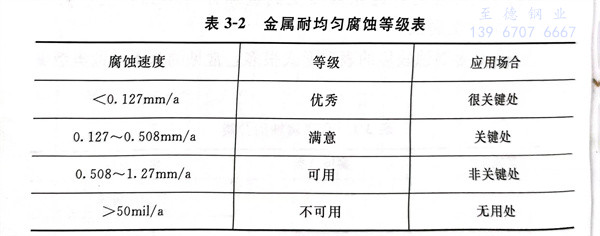

在(zai)表3-2中(zhong)，列出了金屬(shu)耐均勻腐(fu)蝕等(deng)級及應用(yong)場(chang)合(he)。
1. 不銹鋼對硫(liu)酸的耐腐蝕性

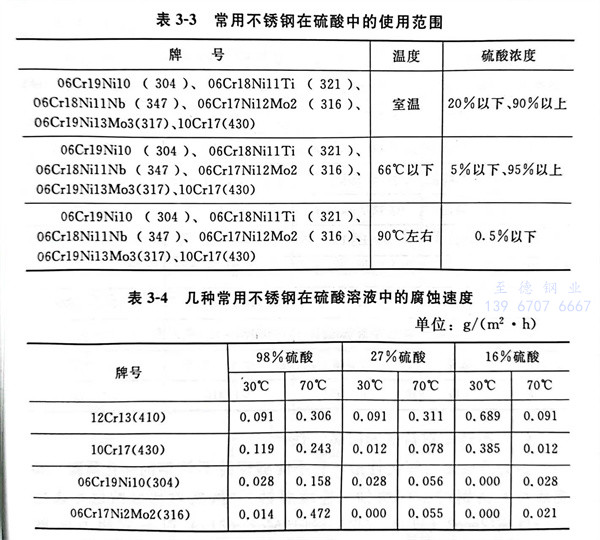

不銹鋼不能完全防止硫酸的腐蝕。當不銹(xiu)鋼使用在硫酸的環境中時，推薦的使用范圍見表3-3。
稀硫(liu)(liu)酸(suan)(suan)、中(zhong)等濃度硫(liu)(liu)酸(suan)(suan)是還原性(xing)(xing)酸(suan)(suan)，06Cr17Ni12Mo2（316）、022Cr17Ni12Mo2（316）、06Cr17Ni12Mo2Ti（316Ti）不銹鋼(gang)(gang)對其(qi)有一定耐腐蝕性(xing)(xing)。高Mo奧氏體不銹鋼(gang)(gang)和高Mo雙相不銹鋼(gang)(gang)耐硫(liu)(liu)酸(suan)(suan)腐蝕性(xing)(xing)能更(geng)佳，如非(fei)標不銹鋼(gang)(gang)022Cr17Ni17Si6和022Cr18Ni20Si6MoCu。
常用不銹鋼在硫酸中(zhong)的腐蝕(shi)速度，見表3-4。
2. 不銹鋼對(dui)硝酸的耐腐蝕性

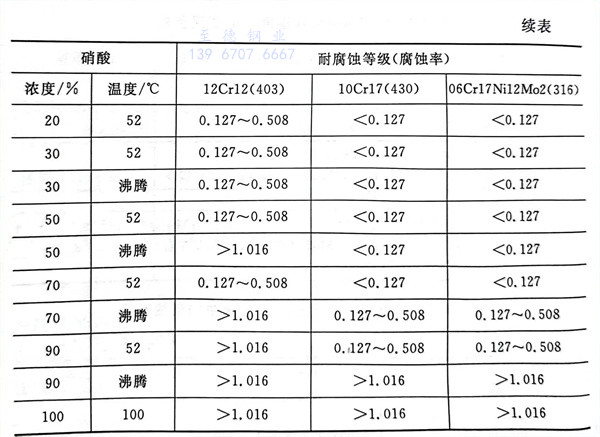

不(bu)銹(xiu)鋼是(shi)耐硝酸(suan)腐蝕的良好材料。在制造硝酸(suan)設備中(zhong)，幾(ji)乎全部(bu)使用了奧氏體不(bu)銹(xiu)鋼。不(bu)但如此，為了強(qiang)化(hua)(hua)不(bu)銹(xiu)鋼的鈍化(hua)(hua)薄(bo)膜(mo)，在生產(chan)中(zhong)常常采用酸(suan)洗來鈍化(hua)(hua)處理不(bu)銹(xiu)鋼。酸(suan)洗鈍化(hua)(hua)處理就是(shi)將不(bu)銹(xiu)鋼浸漬在一定濃度一定溫度的硝酸(suan)溶(rong)液(ye)中(zhong)進行的。有關不(bu)銹(xiu)鋼在硝酸(suan)溶(rong)液(ye)中(zhong)的耐腐蝕等級(ji)，見(jian)表(biao)3-5。

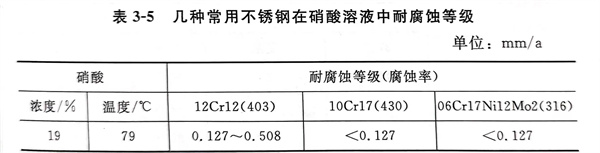

表3-5 幾種常用(yong)不銹鋼在(zai)硝(xiao)酸溶(rong)液中耐腐蝕等級(ji)
3. 不銹(xiu)鋼對鹽酸的耐(nai)腐蝕性
因為(wei)鹽酸(suan)是(shi)弱氧化(hua)性(xing)酸(suan)，它(ta)不能夠(gou)保持不銹鋼的(de)鈍化(hua)薄(bo)膜(mo)，即(ji)造(zao)成對不銹鋼的(de)整體腐(fu)蝕（連續(xu)腐(fu)蝕）。雖然(ran)對稀(xi)硫酸(suan)也有選用(yong)06Cr17Ni12Mo2 （316）、06Cr19Ni13Mo3（317）以及雙相不銹鋼022Cr23Ni5Mo3（2205），但是(shi)對鹽酸(suan)而(er)言，多數(shu)是(shi)使用(yong)哈斯(si)特洛依（Hastelloy）合(he)金。有關不銹鋼在鹽酸(suan)溶液(ye)中的(de)腐(fu)蝕速度，見表3-6。

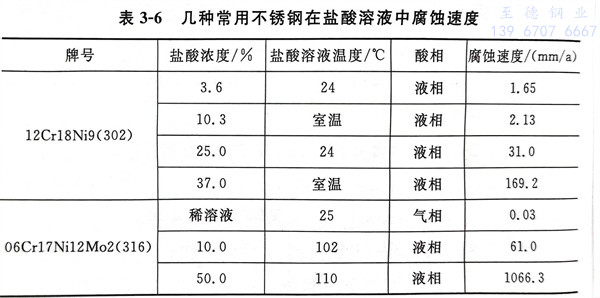

表3-6 幾(ji)種常用不銹鋼在鹽(yan)酸(suan)溶(rong)液中腐蝕速(su)度(du)
4. 不(bu)銹鋼對磷酸的耐(nai)腐蝕性
不(bu)(bu)銹鋼(gang)不(bu)(bu)但不(bu)(bu)能完(wan)全防止磷(lin)酸的(de)(de)腐(fu)蝕(shi)，還會(hui)因(yin)(yin)磷(lin)酸中(zhong)所含的(de)(de)雜質，導致(zhi)不(bu)(bu)銹鋼(gang)耐腐(fu)蝕(shi)性能的(de)(de)變化(hua)(hua)。磷(lin)酸中(zhong)加劇腐(fu)蝕(shi)的(de)(de)不(bu)(bu)純物(wu)有氟(fu)化(hua)(hua)物(wu)，氟(fu)硅化(hua)(hua)物(wu)以及氯化(hua)(hua)物(wu)。化(hua)(hua)學(xue)工業使(shi)用的(de)(de)大不(bu)(bu)銹鋼(gang)罐多(duo)數(shu)是用于(yu)儲存和運(yun)輸（作(zuo)為化(hua)(hua)肥原料）磷(lin)酸的(de)(de)。因(yin)(yin)為磷(lin)酸中(zhong)所含雜質的(de)(de)不(bu)(bu)同，所以引起腐(fu)蝕(shi)的(de)(de)事故(gu)類型很多(duo)。因(yin)(yin)此(ci)，在(zai)運(yun)輸磷(lin)酸過(guo)程中(zhong)使(shi)用的(de)(de)不(bu)(bu)銹鋼(gang)鋼(gang)種(zhong)選用上，應(ying)從06Cr19Ni10（304）開(kai)始(shi)，逐步選用更高級別的(de)(de)耐腐(fu)蝕(shi)鋼(gang)種(zhong)，直到(dao)變換(huan)成用高度(du)耐腐(fu)蝕(shi)的(de)(de)06Cr17Ni12Mo2（316）鋼(gang)或(huo)雙(shuang)相不(bu)(bu)銹鋼(gang) 022Cr23Ni5Mo3（2205）等。有關不(bu)(bu)銹鋼(gang)在(zai)磷(lin)酸溶液中(zhong)的(de)(de)腐(fu)蝕(shi)速度(du)，見(jian)表(biao)3-7。

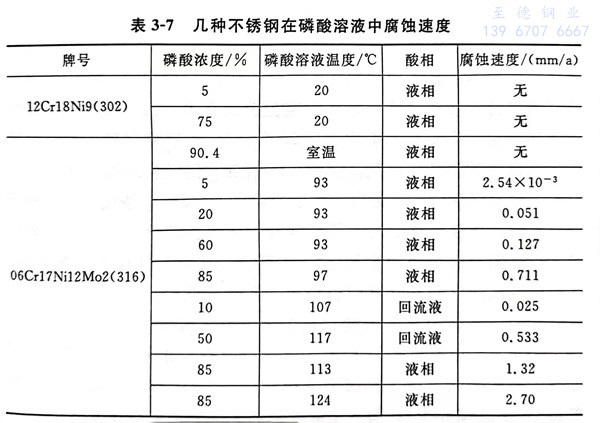

表3-7 幾種不(bu)銹鋼在磷酸(suan)溶液中腐蝕速度
5. 對堿的耐腐蝕性
最具(ju)有代表性(xing)的(de)堿是氫氧化鈉。不銹鋼對氫氧化鈉的(de)耐(nai)腐(fu)蝕性(xing)尚可(ke)。
不銹鋼的鈍化薄膜是由鉻（Cr）形成的，但在氫氧化鈉溶液中，不銹鋼表面鈍化以后，電位提高，CrO2-4有選擇性地溶解，就耐堿性而言，鉻（Cr）不是令人滿意的元素。在氫氧化鈉溶液中、鐵素體型（Cr型）不銹鋼還不如普通鋼的耐腐蝕性強。奧氏體型不銹鋼含鎳（Ni）量多時，相應地可以提高對堿的耐腐蝕性。預防氫氧化鈉溶液的腐蝕，鎳（Ni）是重要的元素。
高純(chun)高鉻(ge)(ge)鐵素(su)體(ti)不(bu)(bu)銹鋼，如022Cr27Mo、008Cr30Mo2，具有優異的耐(nai)NaOH腐(fu)(fu)蝕(shi)性(xing)能(neng)，含Cr大于26％的高鉻(ge)(ge)鐵素(su)體(ti)不(bu)(bu)銹鋼耐(nai)NaOH腐(fu)(fu)蝕(shi)性(xing)能(neng)，甚至優于純(chun)鎳。
6. 海(hai)水腐(fu)蝕
海水的鹽分濃度依海域的不同多少有些變化，遠洋中鹽分為3.2％～3.6％，當鹽分在3.43％時，其冰點為-1.9℃，其密度在17.5℃時為1.062g／cm3，電阻為19～20Ω，海水氧濃度通常為（5～10）x10-6，pH值為8.1～8.3。
不銹鋼在海水中的均勻腐蝕量（整體腐蝕量）與鋼種沒有太大關系，但是容易發生間隙腐蝕或孔腐蝕。對于這種局部腐蝕依鋼種不同其腐蝕程度也各異，要注意避免造成重大事故。發生縫隙腐蝕或孔腐蝕的原因是海水中含有氯離子（Cl-）和溶存氧。在間隙部位，海水中的氯離子濃度高而且pH值低，則發生縫隙腐蝕。
發生點腐蝕的原因是當海水中的氯離子（Cl-）濃度達到某種程度以上時，在鈍化薄膜的缺陷部分和構成薄膜的氧進行置換而被化學性地吸附，進而成為金屬的氯絡離子而溶解。從陽極溶解開始，由于溶存氧的存在而促進陰極反應，孔腐蝕就會急劇地進展。在港灣停船時，震蕩的海水飛濺在船體上，由于浸泡和干燥反復進行，則會因為海水中的氯離子（Cl-）濃度提高而發生劇烈的孔腐蝕。近年來，有的船體包覆了超級不銹鋼（如超低碳20Cr-18Ni-6Mo和超低碳22Cr-25Ni-6Mo），有的采取涂覆和犧牲陽極防腐處理技術。

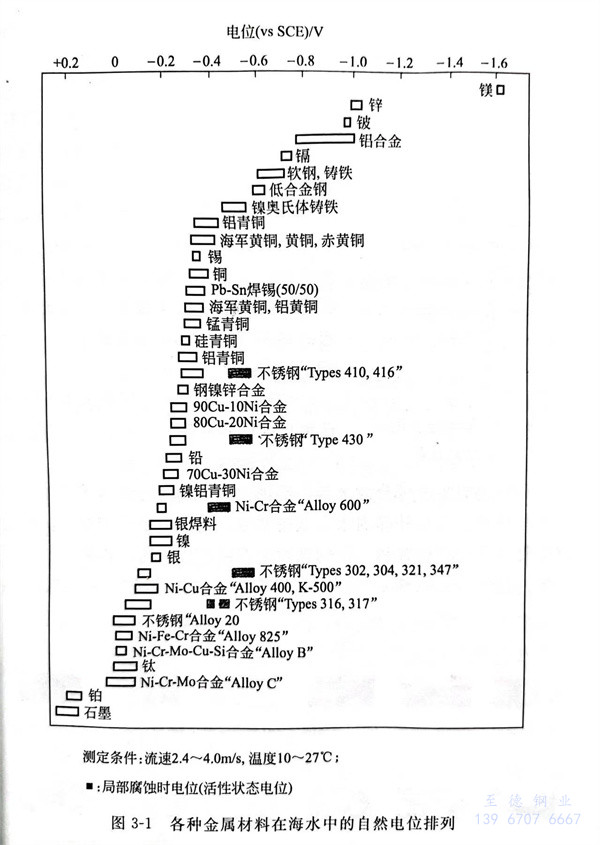

就腐蝕而言，海(hai)(hai)水(shui)和淡水(shui)比較起(qi)來，海(hai)(hai)水(shui)的(de)電(dian)池作用顯著(zhu)地增(zeng)大。在(zai)海(hai)(hai)水(shui)中，自然電(dian)位排列(lie)如圖3-1所示。在(zai)海(hai)(hai)水(shui)中使用金屬(shu)時的(de)注意(yi)事項如下：
①. 在結構(gou)上(shang)盡可能地使用一(yi)種金屬(shu)；
②. 如果使用(yong)一種金屬不可以時，在主(zhu)要零部(bu)件(jian)上，要選取在電位上“貴”的金屬材料；
③. 預計(ji)普通金屬方面(mian)的腐蝕量，在設(she)計(ji)時，預先考慮其腐蝕余量；
④. 在易被腐(fu)蝕的普通(tong)金屬表(biao)面上進行涂裝或(huo)包覆。
