一、彎頭的分類


1. 以材質(zhi)劃分：


     ①. 碳鋼(gang)(gang)：ASTM A234（中(zhong)、高(gao)溫用鍛制碳鋼(gang)(gang)和合金鋼(gang)(gang)管道配(pei)件(jian)）WPB、WPC；


     ②. 合金：ASTM A234 WP1、WP12、WP11、WP22、WP5、WP 91、WP911；


     ③. 不(bu)(bu)銹(xiu)鋼：ASTM A403（鍛制奧(ao)氏(shi)體不(bu)(bu)銹(xiu)鋼管配(pei)件）WP304、304L、304H、304LN、304N，ASTMA403 WP 316、316L、316H、316LN、316N、316Ti,ASTM A403 WP321、321H,ASTMA403 WP 347、347H；


     ④. 高(gao)性能鋼(gang)：ASTM A860（鍛(duan)制高(gao)強度低(di)合金鋼(gang)對焊配件）WPHY 42、46、52、60、65、70；


     ⑤. 鑄鋼(gang)，合金鋼(gang)，不銹鋼(gang)，銅，鋁合金，塑料，氬(ya)硌瀝，PVC（聚氯(lv)乙烯），PPR、RFPP（增強聚丙烯）等。


 2. 以制作方法劃(hua)分可(ke)分為推制、壓(ya)制、鍛制、鑄造等。


 3. 以制造標(biao)(biao)準(zhun)劃分可分為(wei)國標(biao)(biao)、化標(biao)(biao)、美標(biao)(biao)、電(dian)標(biao)(biao)、船標(biao)(biao)、水(shui)標(biao)(biao)、德標(biao)(biao)、日標(biao)(biao)、俄標(biao)(biao)等。


 4. 按它(ta)的曲(qu)率(lv)半徑(jing)來分：可分為長半徑(jing)彎(wan)頭(tou)(tou)和(he)短半徑(jing)彎(wan)頭(tou)(tou)。長半徑(jing)彎(wan)頭(tou)(tou)指它(ta)的曲(qu)率(lv)半徑(jing)等于1.5倍管子的外徑(jing)，即(ji)R=1.5D；短半徑(jing)彎頭指它的(de)曲率半徑(jing)等于(yu)管子外徑(jing)，即R=1.0DD為彎頭直徑(jing)，R為曲率半徑(jing)）。


 5. 若按壓力等級來分(fen)：大約有(you)17種，和美國的管子標準是相同的，有(you)：Sch5S、Sch10S、Sch10、Sch20、Sch30、Sch40S、STD、Sch40、Sch60、Sch80S、XS;Sch80、Sch100、Sch120、Sch140、Sch160、XXS；其中最常(chang)用的是STD和XS2種。


 6. 按照不同形(xing)狀用途可(ke)以分為：對焊彎(wan)(wan)(wan)頭(tou)(tou)、承插彎(wan)(wan)(wan)頭(tou)(tou)、法(fa)蘭彎(wan)(wan)(wan)頭(tou)(tou)、溝槽式(shi)彎(wan)(wan)(wan)頭(tou)(tou)、卡套式(shi)彎(wan)(wan)(wan)頭(tou)(tou)、雙(shuang)承彎(wan)(wan)(wan)頭(tou)(tou)、異徑彎(wan)(wan)(wan)頭(tou)(tou)、呆座彎(wan)(wan)(wan)頭(tou)(tou)、內外牙彎(wan)(wan)(wan)頭(tou)(tou)、沖壓彎(wan)(wan)(wan)頭(tou)(tou)、推制彎(wan)(wan)(wan)頭(tou)(tou)、內絲彎(wan)(wan)(wan)頭(tou)(tou)等。



二、彎頭的選(xuan)用


 1. 彎(wan)頭(tou)常用(yong)于管(guan)道的(de)(de)彎(wan)曲部位，用(yong)以改變(bian)管(guan)道的(de)(de)走向，常用(yong)的(de)(de)有45°彎(wan)頭(tou)和90°彎(wan)頭(tou)。


 2. 長(chang)半徑彎(wan)頭(tou)（long radiusdius elbow)(R=1.5DN)：一般情況下，應優先采用(yong)。


 3. 短(duan)(duan)半徑(jing)彎頭(tou)（hort radiusis elbow)(R=1.0DN)：多用(yong)于尺寸受(shou)限制的(de)場(chang)合。其最高工作壓力不宜超過同(tong)規格長半徑(jing)彎頭(tou)的(de)0.8倍短(duan)(duan)半徑(jing)彎頭(tou)，通常(chang)用(yong)在管系(xi)安裝(zhuang)位置較緊湊(cou)的(de)場(chang)合，或者(zhe)為了降低成本(ben)的(de)場(chang)合。


 4. 斜接彎(wan)頭（mitered elbow）是用(yong)普通鋼管(guan)(guan)切成，用(yong)于(yu)大直(zhi)徑的管(guan)(guan)線比(bi)彎(wan)頭便宜，用(yong)于(yu)小直(zhi)徑管(guan)(guan)線則(ze)較(jiao)貴，并且有其他(ta)缺(que)點(dian)，但在斜接管(guan)(guan)中(zhong)壓力降低(di)比(bi)彎(wan)頭大，故斜接管(guan)(guan)一般用(yong)于(yu)低(di)壓大口徑管(guan)(guan)線。通常用(yong)于(yu)低(di)壓（設計壓力2.0MPa）、水(shui)以及(ji)類(lei)似流(liu)體介質條(tiao)件(jian)比(bi)較(jiao)緩和(he)的大尺(chi)寸管(guan)(guan)道(dao)上，當斜接彎(wan)頭的單節(jie)變方向角大于(yu)45°時，不宜用(yong)于(yu)有毒、可燃介質管(guan)(guan)道(dao)，或承(cheng)受振動、壓力脈動及(ji)由于(yu)溫度變化產生交(jiao)變載荷的管(guan)(guan)道(dao)上。


5. 彎(wan)管(bend)(R=nDN)：用于緩(huan)和(he)介(jie)質在拐彎(wan)處的沖刷和(he)動能，可用到R=3DN 6DN、10DN、20DN。


6. 推制彎頭和擠壓(ya)彎頭：常用于介質條件比較苛刻的中小尺寸管道上。


7. 焊制斜接(jie)彎(wan)頭：常用于(yu)(yu)介質條(tiao)件(jian)比(bi)較(jiao)緩和的大(da)尺(chi)寸管道上，同(tong)時(shi)要求其彎(wan)曲半徑不(bu)宜小于(yu)(yu)其公(gong)稱直徑的1.5倍。


8. 其他(ta)，例(li)如：180°彎(wan)頭，內外螺紋彎(wan)頭，活(huo)接頭彎(wan)頭等。

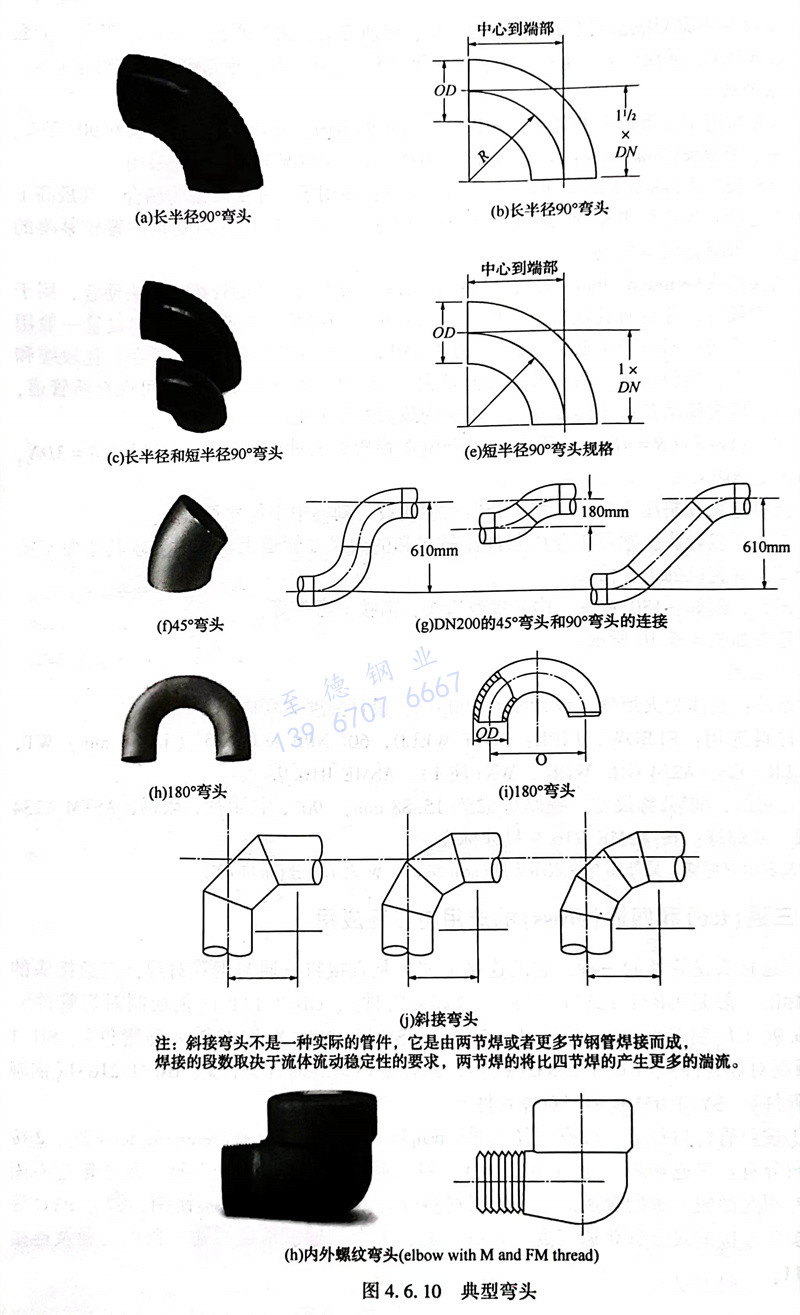

 典型彎頭如圖(tu)4.6.10所示。


圖 10.jpg


三、工程應用(yong)


  設計條件(jian)：流(liu)體(ti)為(wei)火炬氣，設計壓(ya)力(li)100psig，設計溫(wen)度200F。


  彎頭材(cai)料選用(yong)：ELBOW，PIPE：BUTT WELD，60＂NPS X 0.625”（15.88 mm）WT，90 DEG，LR，CS，A234 GR．WPB，WX（注1），ASME B16.9．


  彎頭(tou)，對焊(han)，60＂公(gong)稱尺寸(cun)，壁(bi)厚0.625＂（15.88mm），90°，長半徑，碳鋼，ASTM A234WPB等級，雙焊(han)縫(feng)，按ASME B16.9尺寸(cun)標準。


  注：WX表(biao)示雙焊(han)縫(feng)。另外還有(you)S表(biao)示無縫(feng)（seamless），W表(biao)示有(you)縫(feng)（welded）。
