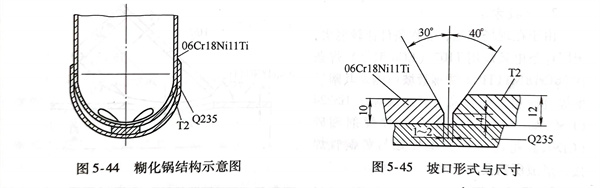

糊化鍋的結構示意圖如圖5-44所示。06Cr18Ni11Ti 不銹鋼板厚為10mm，純銅板厚為12mm，接頭緊貼在Q235碳鋼板的外襯上。采用埋弧焊時不需要焊劑墊。焊接坡口形式與尺寸如圖5-45所示。

  采(cai)用(yong)的(de)焊接工(gong)藝：焊絲為T2，直徑為4mm，選用(yong)焊劑HJ431或HJ350。采(cai)用(yong)直流(liu)電源進行(xing)施(shi)焊。

施焊步驟：

   1. 清理坡口表(biao)(biao)面，去除表(biao)(biao)面氧化物(wu)(wu)(wu)和臟物(wu)(wu)(wu)；背面Q235鋼同樣要(yao)除銹和清除臟物(wu)(wu)(wu)；焊前用(yong)砂(sha)布擦去焊絲氧化物(wu)(wu)(wu)。

   2. 選用(yong)較(jiao)大熱輸(shu)人(ren)的(de)焊(han)接(jie)參數(shu)，以獲得較(jiao)好的(de)焊(han)縫(feng)成形。其(qi)焊(han)接(jie)參數(shu)為：焊(han)接(jie)電(dian)流(liu)600～800A，電(dian)弧電(dian)壓(ya)42～46V，焊(han)接(jie)速(su)度18～21.5m/h，送絲速(su)度139m/h。

  焊(han)后先進(jin)(jin)行(xing)(xing)目視檢查，然(ran)后再進(jin)(jin)行(xing)(xing)無損檢測，未發現裂紋、未焊(han)透和未熔(rong)合缺陷，成功地焊(han)成了生產啤灑(sa)的糊(hu)化鍋。

  施焊(han)(han)(han)(han)前(qian)曾進行(xing)過(guo)工藝評定(ding)，對焊(han)(han)(han)(han)接(jie)接(jie)頭(tou)進行(xing)了(le)力學(xue)性能試(shi)驗(yan)，焊(han)(han)(han)(han)接(jie)接(jie)頭(tou)的(de)抗(kang)拉強度為（330～390／360）MPa，高于(yu)(yu)純銅(tong)抗(kang)拉強度值(zhi)（200MPa），冷彎角達(da)到(dao)120°仍(reng)未開裂，完全滿足(zu)了(le)圖樣的(de)技術要求。通過(guo)金(jin)相觀察，看到(dao)靠(kao)近06Cr18Ni11Ti 不(bu)(bu)(bu)銹鋼一側的(de)焊(han)(han)(han)(han)接(jie)接(jie)頭(tou)組織，在(zai)金(jin)屬基體(ti)上(shang)分布著大量(liang)的(de)枝狀晶(jing)，這(zhe)些(xie)枝狀晶(jing)是由熔(rong)點高于(yu)(yu)純銅(tong)的(de)鐵(tie)、鎳、鉻(ge)等(deng)合金(jin)元(yuan)素(su)組成。這(zhe)是由于(yu)(yu)焊(han)(han)(han)(han)接(jie)熔(rong)池從液(ye)態到(dao)固態轉(zhuan)變(bian)過(guo)程(cheng)中(zhong)，因溶解度變(bian)小，在(zai)結晶(jing)時上(shang)述(shu)合金(jin)元(yuan)素(su)首(shou)先析出(chu)的(de)緣(yuan)故。用電子(zi)探針測出(chu)枝狀晶(jing)主要化學(xue)成分的(de)質量(liang)分數（％）為：Fe 55～66，Ni7～11，Cr 15～18，Cu 7～12，接(jie)近不(bu)(bu)(bu)銹鋼06Cr18Ni11Ti中(zhong)的(de)含量(liang)。不(bu)(bu)(bu)銹鋼06Cr18Ni11Ti與焊(han)(han)(han)(han)縫(feng)的(de)熔(rong)合處有一個(ge)明顯的(de)界面，焊(han)(han)(han)(han)縫(feng)側析出(chu)的(de)枝狀晶(jing)較為細小，分布也較稀疏(shu)。
