換熱器是冷凝器中主要部件，其中孔盤與筒體的連接是純銅T2與不銹鋼 06Cr18Ni11Ti 的焊接。

1. 焊接性分析

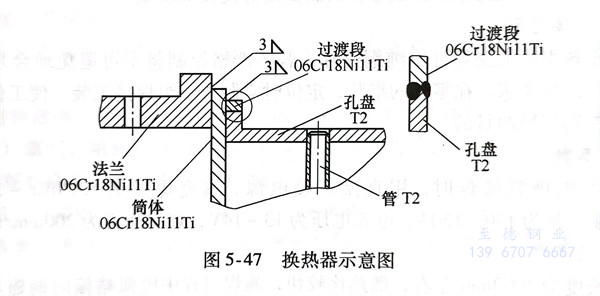

  為了減少孔(kong)(kong)(kong)盤(pan)(pan)與筒體焊接(jie)時產生較大的(de)焊接(jie)拘束力，避免焊接(jie)接(jie)頭有(you)形成裂紋的(de)可能，改(gai)變了孔(kong)(kong)(kong)盤(pan)(pan)原(yuan)有(you)結構。將孔(kong)(kong)(kong)盤(pan)(pan)改(gai)為焊接(jie)件，在孔(kong)(kong)(kong)盤(pan)(pan)上(shang)增加過渡段(duan)06Cr18Ni11Ti與孔(kong)(kong)(kong)盤(pan)(pan)進行(xing)對接(jie)焊，如(ru)圖5-47所示。然后過渡段(duan)與筒體均(jun)為同一材質的(de)06Cr18Ni11Ti，便于施焊。

2. 工藝過程

  a. 將(jiang)過渡段(duan)分成3～6等(deng)份與(yu)孔(kong)盤組成環焊縫(feng)，然后再(zai)焊過渡段(duan)的縱焊縫(feng)，以此(ci)減少焊接拘束力。

  b. 孔盤(pan)與過渡段施焊(han)以(yi)前要對孔盤(pan)進行預(yu)熱(re)，預(yu)熱(re)溫度(du)為400～500℃。采用焊(han)條(tiao)電(dian)(dian)弧焊(han)施焊(han)，選用T227焊(han)條(tiao)，直徑為3.2mm。焊(han)接(jie)電(dian)(dian)流140～160A，電(dian)(dian)弧電(dian)(dian)壓為25～30V。施焊(han)時(shi)，電(dian)(dian)弧應偏向(xiang)純銅(tong)側，才能得到滿(man)意的(de)焊(han)接(jie)接(jie)頭。

  c. 焊(han)(han)接分成3～6等分過渡段的縱焊(han)(han)縫，仍采用焊(han)(han)條(tiao)電弧焊(han)(han)，選用A102焊(han)(han)條(tiao)，直徑(jing)為3.2mm，焊(han)(han)接電流(liu)為90～110A，電弧電壓為25～30V。

  d. 最后組裝法蘭(lan)、筒體與帶(dai)有過渡段的孔(kong)盤進行焊(han)條電弧焊(han)，獲(huo)得成功，未發現裂(lie)紋。
