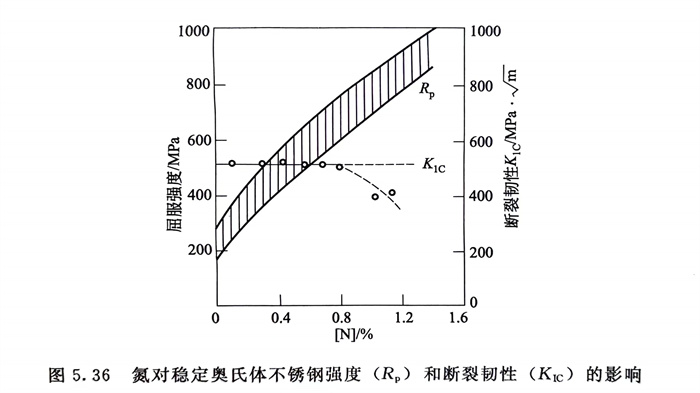

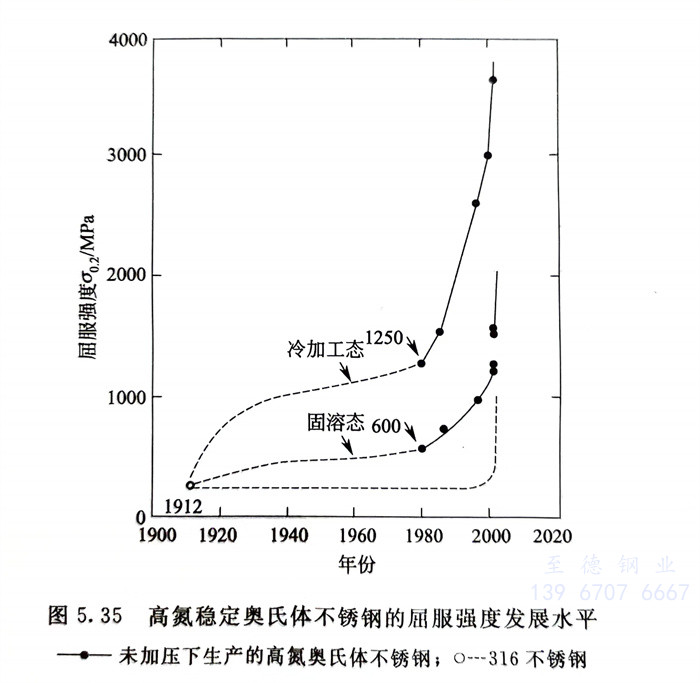

大量事實已證實，向奧氏體不(bu)銹鋼中加入高氮量所獲得的高氮奧氏(shi)體不銹(xiu)鋼，其固溶態屈服強度可達1100MPa，遠超過奧氏體沉淀硬化不銹鋼時效后的水平，若再經冷加工，則可高達3000MPa以上（圖5.35），與超高強度的同時，隨含氮量增加，高氮奧氏體不銹鋼的斷裂韌性并不顯著降低（圖5.36），而目前316（0Cr17Ni12Mo2）奧氏體不銹鋼固溶態的屈服強度僅約250MPa，60％冷加工后也僅約1000MPa。

  高氮奧(ao)氏(shi)體不銹鋼一般系指鋼中(zhong)含氮量＞0.4％或(huo)≥0.5％的那(nei)些牌號。

  前述（AISI 200系）鉻錳奧氏(shi)體(ti)不銹(xiu)(xiu)(xiu)鋼加氮(dan)，最(zui)初(chu)是(shi)以節鎳(nie)獲(huo)得具有(you)奧氏(shi)體(ti)組織的節鎳(nie)不銹(xiu)(xiu)(xiu)鋼為主要目的，強度的增加等則是(shi)加氮(dan)后(hou)的必然結(jie)果，而高氮(dan)鉻錳奧氏(shi)體(ti)不銹(xiu)(xiu)(xiu)鋼的發(fa)展則是(shi)20世(shi)紀60年(nian)代以來高氮(dan)鋼開發(fa)的一(yi)個新領域(yu)，主

  要目(mu)標是在(zai)具有(you)一定不(bu)銹(xiu)耐(nai)蝕性(xing)的(de)前提下向鋼中(zhong)加(jia)入高(gao)氮(dan)(dan)量以(yi)獲得綜合性(xing)能優(you)良的(de)高(gao)強(qiang)度和超高(gao)強(qiang)度的(de)高(gao)氮(dan)(dan)鉻錳奧氏(shi)體不(bu)銹(xiu)鋼。

  開發在固溶態便具(ju)有的超(chao)高強度、高氮(dan)鉻錳奧氏(shi)體不銹(xiu)鋼(gang)(gang)，一(yi)方面高溫(wen)下鋼(gang)(gang)液中(zhong)能溶解足(zu)夠(gou)高的氮(dan)量，另一(yi)方面在鋼(gang)(gang)液凝固過程(cheng)中(zhong)，鋼(gang)(gang)中(zhong)氮(dan)量又不會從鋼(gang)(gang)中(zhong)逸出而形(xing)成氣(qi)泡(pao)。

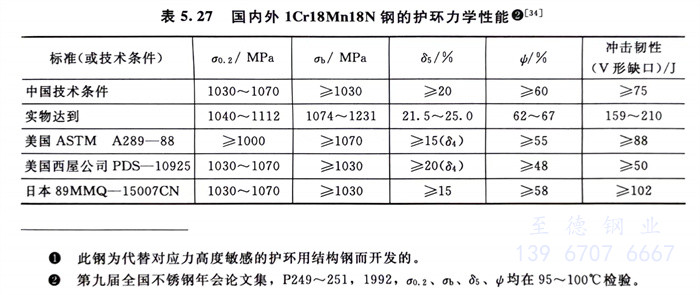

  由于(yu)鉻和錳均(jun)能(neng)顯著增加氮在鋼中(zhong)的(de)(de)(de)溶(rong)解度(du)(du)(du)，因此，在約(yue)含18％Cr的(de)(de)(de)鉻鎳奧氏(shi)體不(bu)銹鋼的(de)(de)(de)基礎上(shang)降鎳提(ti)錳，既節鎳又可達(da)到(dao)提(ti)高(gao)鋼中(zhong)氮量的(de)(de)(de)目(mu)的(de)(de)(de)。20世(shi)紀80年(nian)代初問世(shi)的(de)(de)(de)一(yi)些牌(pai)號，例如1Cr18Mn18N（相當于(yu)德(de)國(guo)牌(pai)號X10CrMn1818）無磁不(bu)銹鋼，含氮量可達(da)0.40％～0.60％，國(guo)內(nei)外已大(da)量用于(yu)制造大(da)型(xing)發電機的(de)(de)(de)護環，這(zhe)是具有代表性的(de)(de)(de)高(gao)強(qiang)度(du)(du)(du)且無磁鋼的(de)(de)(de)典型(xing)用途。國(guo)內(nei)系采用電弧爐(lu)冶煉加電渣(zha)重熔工藝進行大(da)量生(sheng)產，成品性能(neng)已達(da)到(dao)了(le)國(guo)外同類產品的(de)(de)(de)水平。表5.27列出了(le)國(guo)產1Cr18Mn18N鋼護環的(de)(de)(de)力學性能(neng)與國(guo)外技術(shu)要求的(de)(de)(de)對比。可以(yi)看(kan)出：此鋼的(de)(de)(de)屈服強(qiang)度(du)(du)(du)在固溶(rong)態已達(da)≥1000MPa的(de)(de)(de)水平。

  由于降鎳提錳，目前(qian)發(fa)(fa)展的(de)高(gao)氮(dan)(dan)鉻(ge)錳奧氏體不銹鋼(gang)(gang)(gang)大(da)多是高(gao)錳量且不含(han)(han)或僅含(han)(han)少量鎳，為(wei)了適應更高(gao)氮(dan)(dan)量的(de)鉻(ge)錳奧氏體不銹鋼(gang)(gang)(gang)生(sheng)產的(de)需要，正在(zai)開發(fa)(fa)的(de)冶煉工藝有(you)加(jia)壓下鋼(gang)(gang)(gang)液氮(dan)(dan)合(he)金化法(fa)（如加(jia)壓電(dian)渣爐冶煉并澆(jiao)注(zhu)）和鋼(gang)(gang)(gang)固態氮(dan)(dan)合(he)金化法(fa)（如粉(fen)末(mo)冶金法(fa)）等(deng)。

  由于高氮(dan)鉻錳奧氏體不銹鋼熱加(jia)工(gong)塑性低是因(yin)為鋼中(zhong)(zhong)硫的(de)(de)偏析和氮(dan)化物(wu)以及碳、氮(dan)化物(wu)的(de)(de)析出的(de)(de)結果，因(yin)此(ci)，在冶煉過程中(zhong)(zhong)進行鋼的(de)(de)鈣處(chu)理（加(jia)入適(shi)量鈣）試(shi)驗，已取得了較明(ming)顯的(de)(de)改善鋼熱塑性的(de)(de)效果。
