85Cr17（8Cr17）、S44003、SUS440B不銹鋼是高鉻高碳可淬硬性不銹鋼，性能和用途類似于68Cr17（7Cr17）不銹鋼，硬化狀態下比68Cr17（7Cr17）鋼更硬，比108Cr17（11Cr17）不銹鋼的韌性好，焊接性差。可制作模具、刃具及閥座等。

一(yi)、化學成分

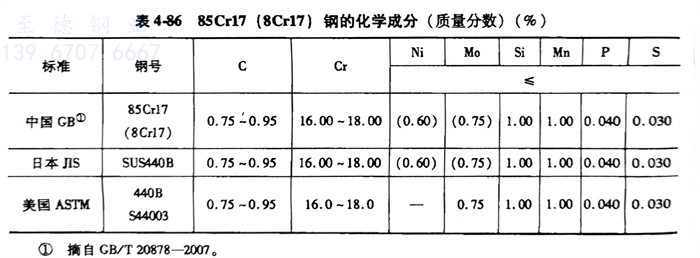

    85Cr17（8Cr17）、S44003、SUS440B不銹(xiu)鋼的化學成分見表4-86。

二、熱加工

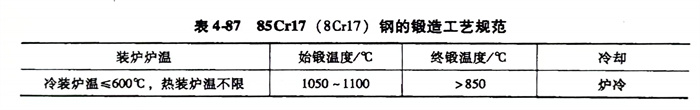

    85Cr17（8Cr17）、S44003、SUS440B不銹鋼鍛造工藝規范見表4-87。

    應(ying)特(te)(te)別注(zhu)意85Cr17（8Cr17）鋼的(de)(de)鍛(duan)造工藝，最好采用冷裝加熱（＜600℃），加熱速度(du)不宜太快，尤其是在700℃以下時，同(tong)時應(ying)特(te)(te)別控制較高的(de)(de)停鍛(duan)、軋溫度(du)，并(bing)嚴格注(zhu)意緩冷條件(jian)。

三、預備熱處(chu)理(li)

  預備熱(re)處理的過程如(ru)下：

    1. 軟化退(tui)火：加熱溫度為800～840℃，爐冷到500℃以下出爐空冷，退(tui)火組織為珠光體，硬度≤255HBW。

    2. 完全退火：840～920℃，爐冷，硬度≤255HBW。

四(si)、淬(cui)火及回火

    淬火(huo)溫度1010～1070℃，油冷(leng)，硬度≥≥561≥56HRC；回(hui)火(huo)溫度160～180℃，空冷(leng)，硬度≥56HRC。
