90Cr18MoV、1.4112、S44003、440B不銹鋼是一種高碳高鉻馬氏體不銹鋼，是在95Cr18（9Cr18）不(bu)銹鋼的基礎上加入了鉬和釩，熱強性和耐回火性均優于95Cr18（9Cr18）鋼，性能和用途類似于95Cr18（9Cr18）鋼，用于制造在腐蝕環境、強氧化氣氛中工作的軸承，如石油、化工、船舶機械中的軸承及耐磨零件，以及機械刀具、量具、刃具、外科手術刀具等，并適宜制造高負荷、高耐磨、在腐蝕介質作用下的塑料模具。

一(yi)、化學成(cheng)分

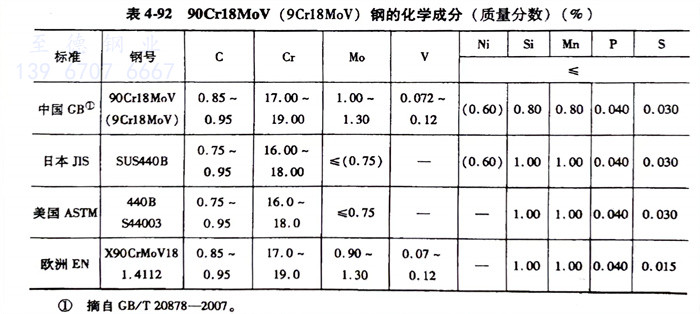

   90Cr18MoV (9Cr18MoV) 不銹鋼的(de)化學成分(fen)見表(biao)4-92。

二、熱加工

   鍛造工藝規范見表(biao)4-93。應特(te)別注(zhu)意90Cr18MoV (9Cr18MoV) 不銹鋼的熱(re)加(jia)工工藝，最好(hao)采用(yong)冷(leng)裝爐加(jia)熱(re)，加(jia)熱(re)速度不宜太快，尤其在700℃以(yi)下(xia)時，同時應該控制較高的終鍛溫度，并(bing)嚴格(ge)注(zhu)意緩(huan)冷(leng)條(tiao)件。

三(san)、預備熱處理

  預(yu)備熱處理的過程(cheng)如下：

    1. 退火(huo)溫(wen)度850～870℃，保溫(wen)4～6h，爐冷至600℃以下(xia)出爐，退火(huo)后(hou)硬度≤269HBW。

    2. 再結晶退(tui)火：加熱(re)溫度為730～750℃，空冷。

四、淬(cui)火及回(hui)火

  90Cr18MoV、1.4112、S44003、440B不(bu)銹鋼淬火(huo)溫(wen)度1050～1070℃，油冷，硬(ying)度≥58HRC；回火(huo)溫(wen)度160～180℃保溫(wen)3～5，硬(ying)度≥58HRC。~5h
