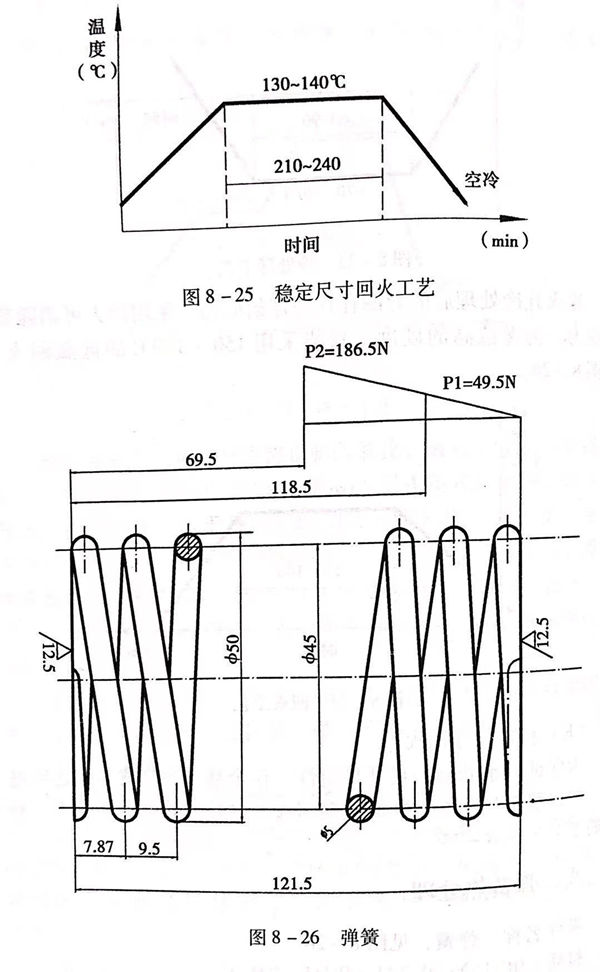

零件名稱：不銹鋼彈簧，見圖8-26.

材質：0Cr15Ni7Mo2Al(PH15-7Mo)。

熱處理要求：淬火(huo)回火(huo)硬(ying)度42~48HRC。

1. 零(ling)件常見的失效形式及應(ying)具備的性能

  彈(dan)(dan)簧(huang)是機(ji)械設備中(zhong)的(de)重要零(ling)件，主要起緩沖和減震的(de)作(zuo)用，有(you)的(de)彈(dan)(dan)簧(huang)在(zai)需要產(chan)生和恢復變(bian)形(xing)(xing)時(shi)，將機(ji)械動(dong)能轉換為(wei)(wei)形(xing)(xing)變(bian)能，或者將形(xing)(xing)變(bian)能轉換為(wei)(wei)機(ji)械動(dong)能。機(ji)械運行中(zhong)，彈(dan)(dan)簧(huang)出(chu)現(xian)故障，會影響整個(ge)設備的(de)功(gong)(gong)能，所(suo)以，彈(dan)(dan)簧(huang)應根據設計要求(qiu)(qiu)，保(bao)證其使用功(gong)(gong)能。彈(dan)(dan)簧(huang)在(zai)外(wai)力作(zuo)用時(shi)，根據力的(de)大(da)小，保(bao)持(chi)規定的(de)變(bian)形(xing)(xing)度是重要的(de)條(tiao)件之一(yi)，一(yi)般用熱(re)處理(li)后的(de)硬度作(zuo)為(wei)(wei)常見的(de)考核(he)指標。這個(ge)彈(dan)(dan)簧(huang)是某(mou)重要設備用的(de)螺旋壓簧(huang)，除要求(qiu)(qiu)硬度和檢測力與變(bian)形(xing)(xing)度的(de)對應關系外(wai)，還要求(qiu)(qiu)具有(you)耐(nai)腐蝕性。

2. 材料選(xuan)用原則和熱處理工(gong)藝選(xuan)擇

  彈簧需要有耐(nai)腐蝕性，所以，在不(bu)(bu)銹(xiu)鋼(gang)(gang)范圍(wei)內選擇材(cai)料(liao)。在不(bu)(bu)銹(xiu)鋼(gang)(gang)中，半奧氏體沉淀(dian)硬(ying)化(hua)不(bu)(bu)銹(xiu)鋼(gang)(gang)具有較高的屈服極限和屈強比(bi)，可通過熱處理方法調整性能，適合制造彈簧。該彈簧材(cai)料(liao)選用(yong)半奧氏體沉淀(dian)硬(ying)化(hua)不(bu)(bu)銹(xiu)鋼(gang)(gang)0Cr15Ni7Mo2Al。

3. 零件主要加(jia)工(gong)(gong)工(gong)(gong)序

  拉絲－固溶處理（A)-加工成形(xing)－調整(zheng)處理（B)-修形(xing)－時效沉淀(dian)硬化處理（C)-硬檢(jian)查－矯形(xing)－檢(jian)查。

4. 熱處理工藝分析及(ji)應(ying)注意問題

 a. 固溶(rong)處理

  0Cr15Ni7Mo2Al做彈(dan)簧用(yong)(yong)(yong)鋼絲(si)(si)的固溶(rong)處(chu)理，一般在鋼絲(si)(si)生產廠用(yong)(yong)(yong)專用(yong)(yong)(yong)熱(re)處(chu)理設備進行。這種制作彈(dan)簧用(yong)(yong)(yong)鋼絲(si)(si)的固溶(rong)處(chu)理必須保證無脫(tuo)碳(tan)、無氧化，所以，一般是在浴爐中(zhong)進行的。固溶(rong)處(chu)理加(jia)熱(re)至1050~1070℃,保溫時間依(yi)設備不(bu)同(tong)而(er)定，采用(yong)(yong)(yong)水冷卻。經過固溶(rong)處(chu)理的0Cr15Ni7Mo2A1硬度很低(di)，不(bu)超過120HB,便于加(jia)工(gong)成各種彈(dan)簧。

 b. 調整(zheng)處(chu)理

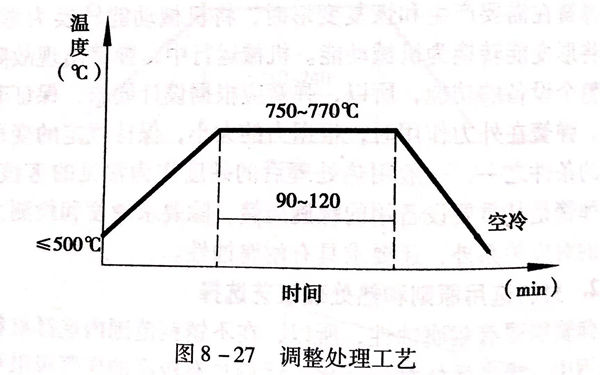

  0Cr15Ni7Mo2Al是(shi)半奧氏體型(xing)沉淀(dian)硬化不(bu)銹鋼，Ms點(dian)很(hen)低，固溶處(chu)(chu)理后基(ji)本是(shi)奧氏體組織，必須經過調整(zheng)處(chu)(chu)理，見圖8-27,使Ms點(dian)提(ti)高(gao)。經750~770℃調整(zheng)處(chu)(chu)理后，Ms點(dian)可(ke)提(ti)高(gao)至90℃左右。冷卻(que)后的組織基(ji)本是(shi)板條(tiao)狀馬氏體，硬度(du)可(ke)達300HB。

  當然，這個調整處理是(shi)在(zai)用鋼絲(si)卷制成彈簧后進行的。

 c. 時效沉淀硬化處理

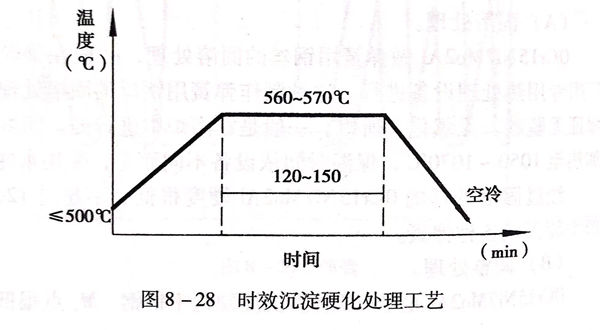

  經過(guo)調整(zheng)處理，材料的組織基本(ben)上(shang)是板(ban)條狀馬氏體(ti)，在此基礎上(shang)應進行(xing)時效沉(chen)淀(dian)硬化處理，見圖8-28,使鋁、鉬(mu)等沉(chen)淀(dian)相充分沉(chen)淀(dian)析出，使材料得(de)到強化，獲得(de)技術要求提出的性能(neng)。0Cr15Ni7Mo2Al彈簧經560~570℃時效處理后，硬度可達45HRC,滿足了設計的要求。
