最近（昭和59年5月1日），耐候鋼的JIS標準按涂漆使用的鋼種和裸露使用的鋼種兩部分進行了修訂。耐候鋼原來是為了使表面生成的銹保護鋼不受大氣腐蝕而生產的，所以裸露使用是既定方針。可是，由于不愿意看到在銹穩定之前的數年間銹的飛散、銹汁所引起的污染及表面色調不均勻等，人們往往在耐候鋼上涂漆。在涂漆和裸露使用上，鋼的化學成分是否相同，這個問題一直在進行討論。然而搞清楚了這一問題對日本約30年的耐候鋼歷史來說的確是劃時代的事件。由于石油危機后經濟不景氣，材料使用者一直在強烈地要求省略結構物的再涂漆，所以耐候鋼的裸露使用今后將會日益普及。在日本這種鋼從誕生前后到成熟的十幾年間是怎樣發展起來的呢？我想通過一企業的經驗進行回顧。我將以自己所在的日本不銹鋼管公司開發耐候鋼的經過為例，來介紹耐候鋼的發展進程，并且忠實于歷史事實，如有不當之處，希望給以諒解。

1. 日本耐候鋼(gang)誕生前的(de)狀(zhuang)況

 已(yi)經知道，1900年(nian)(nian)(nian)德(de)國(guo)和(he)英國(guo)相繼在(zai)美(mei)(mei)國(guo)以后通過添加(jia)少量的(de)(de)銅(tong)(tong)提高了(le)鋼(gang)的(de)(de)大氣(qi)耐蝕性，1911年(nian)(nian)(nian)美(mei)(mei)國(guo)的(de)(de)兩個公司開(kai)始生產含(han)銅(tong)(tong)鋼(gang)（Cu0.15%~0.30%),并且認為酸性轉爐鋼(gang)耐大氣(qi)腐蝕性好(hao)的(de)(de)原(yuan)因是(shi)由于磷的(de)(de)緣故。1910~1920年(nian)(nian)(nian)，歐美(mei)(mei)的(de)(de)有(you)關(guan)學(xue)會協會組織進行了(le)鋼(gang)的(de)(de)大規模的(de)(de)大氣(qi)暴曬試(shi)驗(yan)(yan)，其中德(de)國(guo)材(cai)料試(shi)驗(yan)(yan)協會從1914年(nian)(nian)(nian)起(qi)把除(chu)了(le)銅(tong)(tong)以外，還(huan)含(han)有(you)P、暴曬試(shi)驗(yan)(yan)，指出(chu)銅(tong)(tong)超過0.4%則失去效果，含(han)0.2%的(de)(de)銅(tong)(tong)是(shi)足夠的(de)(de)，美(mei)(mei)國(guo)的(de)(de)ASTM也(ye)用(yong)(yong)260種鋼(gang)的(de)(de)試(shi)片(pian)從1916年(nian)(nian)(nian)開(kai)始進行了(le)6年(nian)(nian)(nian)半的(de)(de)試(shi)驗(yan)(yan)。20世紀30年(nian)(nian)(nian)代，歐美(mei)(mei)開(kai)發了(le)各(ge)種低合(he)金耐候鋼(gang)，然而美(mei)(mei)國(guo)的(de)(de)COR-TEN鋼(gang)最著(zhu)名。這種鋼(gang)的(de)(de)開(kai)發使(shi)用(yong)(yong)了(le)950種3萬個以上的(de)(de)試(shi)片(pian)約經過10年(nian)(nian)(nian)完成，除(chu)了(le)銅(tong)(tong)元(yuan)素以外還(huan)含(han)有(you)P、Cr、Ni、Si等(deng)元(yuan)素的(de)(de)耐候鋼(gang)，U.S.Steel公司于1933年(nian)(nian)(nian)開(kai)始銷售。日(ri)本(ben)在(zai)1941年(nian)(nian)(nian)（昭和(he)16年(nian)(nian)(nian)）開(kai)始著(zhu)手開(kai)發焊接(jie)高強度鋼(gang)時，曾經參(can)考過COR-TEN鋼(gang)等(deng)，可是(shi)當(dang)時受(shou)原(yuan)料的(de)(de)限(xian)制(zhi)中途決(jue)定為Si-Mn系，結果在(zai)戰前(qian)、戰中，日(ri)本(ben)耐候鋼(gang)的(de)(de)研究或者(zhe)開(kai)發均沒有(you)進行。

2. 在日(ri)本(ben)開發耐(nai)候鋼(gang)的動機

 日(ri)本(ben)(ben)的(de)(de)(de)(de)氣(qi)候因(yin)(yin)高(gao)(gao)溫潮濕，鋼(gang)(gang)容易生銹。1953年(nian)（昭(zhao)和(he)28年(nian)）日(ri)本(ben)(ben)財富(fu)的(de)(de)(de)(de)損(sun)耗一(yi)(yi)年(nian)達(da)1000億日(ri)元，令人震驚，特別是車輛因(yin)(yin)為使用(yong)薄板損(sun)耗尤(you)為嚴重(zhong)。那時耐(nai)(nai)候鋼(gang)(gang)的(de)(de)(de)(de)實(shi)(shi)用(yong)化較慢(man)，在出(chu)口車輛上(shang)(shang)只不(bu)過(guo)(guo)接(jie)受少量的(de)(de)(de)(de)COR-TEN鋼(gang)(gang)種的(de)(de)(de)(de)定(ding)(ding)貨。因(yin)(yin)為從(cong)氣(qi)象來考(kao)慮(lv)耐(nai)(nai)候鋼(gang)(gang)有(you)普及(ji)的(de)(de)(de)(de)必然性，技(ji)術上(shang)(shang)不(bu)存在困(kun)難，歐美也有(you)實(shi)(shi)際的(de)(de)(de)(de)業(ye)績，所(suo)(suo)以認為開(kai)發(fa)(fa)耐(nai)(nai)候鋼(gang)(gang)有(you)前途(tu)。尤(you)其在東亞(ya)地(di)區日(ri)本(ben)(ben)鋼(gang)(gang)管公司惟一(yi)(yi)具有(you)酸性轉爐，鋼(gang)(gang)中的(de)(de)(de)(de)磷自然高(gao)(gao)，來自廢鋼(gang)(gang)中的(de)(de)(de)(de)銅約在0.2%以上(shang)(shang)，并且20t的(de)(de)(de)(de)爐容量機動靈活而且方便。因(yin)(yin)此，1954年(nian)（昭(zhao)和(he)29年(nian)）在小(xiao)滝、寺(si)澤兩位的(de)(de)(de)(de)協助下(xia)決(jue)定(ding)(ding)向開(kai)發(fa)(fa)大(da)(da)氣(qi)耐(nai)(nai)蝕(shi)(shi)鋼(gang)(gang)挑戰。那時（昭(zhao)和(he)29年(nian)3月12日(ri)）與海軍一(yi)(yi)起開(kai)發(fa)(fa)過(guo)(guo)高(gao)(gao)強(qiang)(qiang)(qiang)度(du)鋼(gang)(gang)的(de)(de)(de)(de)第二港口建設局(ju)橫濱整備事物所(suo)(suo)的(de)(de)(de)(de)小(xiao)巖健、元枝樹大(da)(da)佐來訪，因(yin)(yin)為我們的(de)(de)(de)(de)高(gao)(gao)強(qiang)(qiang)(qiang)度(du)鋼(gang)(gang)未能同時提高(gao)(gao)耐(nai)(nai)蝕(shi)(shi)性，所(suo)(suo)以他(ta)們提出(chu)了(le)必須把“耐(nai)(nai)候高(gao)(gao)強(qiang)(qiang)(qiang)度(du)鋼(gang)(gang)”實(shi)(shi)現(xian)工業(ye)化的(de)(de)(de)(de)要求。恰好(hao)車輛用(yong)耐(nai)(nai)蝕(shi)(shi)鋼(gang)(gang)正(zheng)在開(kai)發(fa)(fa)之(zhi)中，所(suo)(suo)以與入技(ji)研究所(suo)(suo)長商量后，決(jue)定(ding)(ding)同時對一(yi)(yi)般的(de)(de)(de)(de)鋼(gang)(gang)結構用(yong)耐(nai)(nai)蝕(shi)(shi)鋼(gang)(gang)進行研究。

 其(qi)他公(gong)司(si)(si)的(de)情況，森永(yong)孝三、大(da)竹正、宮野華太男等(deng)(deng)做了(le)(le)(le)如下(xia)(xia)介紹：在八幡制(zhi)鐵公(gong)司(si)(si)，小平研(yan)究(jiu)(jiu)所(suo)(suo)長從(cong)美(mei)國視察(cha)［1950年(nian)(nian)(nian)(nian)（昭(zhao)和25年(nian)(nian)(nian)(nian)2月）］回來，為了(le)(le)(le)進(jin)行研(yan)究(jiu)(jiu)，把COR-TEN 鋼(gang)(gang)(gang)(gang)(gang)的(de)精裝(zhuang)說明書交給了(le)(le)(le)大(da)竹。他注意(yi)到(dao)(dao)鈦(tai)的(de)晶(jing)粒細(xi)化(hua)和強(qiang)化(hua)作用，并擬定(ding)了(le)(le)(le)開(kai)發焊(han)接(jie)性優秀的(de)獨創鋼(gang)(gang)(gang)(gang)(gang)種的(de)方(fang)案，于1955年(nian)(nian)(nian)(nian)（昭(zhao)和30年(nian)(nian)(nian)(nian)）和牟田(tian)(tian)、財(cai)前(qian)、西氏等(deng)(deng)開(kai)始(shi)研(yan)究(jiu)(jiu)，在1959年(nian)(nian)(nian)(nian)（昭(zhao)和34年(nian)(nian)(nian)(nian)）秋(qiu)50 kg/mm2級的(de)p-Cu-Ti系(xi)鋼(gang)(gang)(gang)(gang)(gang)生產成(cheng)功3,并于1961年(nian)(nian)(nian)(nian)（昭(zhao)和36年(nian)(nian)(nian)(nian)）命(ming)名(ming)為YAW-TEN鋼(gang)(gang)(gang)(gang)(gang)開(kai)始(shi)市售L4,5J.富(fu)士鐵廠(chang)森永(yong)采納了(le)(le)(le)梅根的(de)意(yi)見，決定(ding)引進(jin)在國際上享有(you)信譽的(de)COR-TEN鋼(gang)(gang)(gang)(gang)(gang)。 在權利(li)(li)限制(zhi)范圍，首次付(fu)款15萬美(mei)元、專利(li)(li)使用費(fei)為銷(xiao)售價的(de)1.5%等(deng)(deng)條件(jian)下(xia)(xia)，得到(dao)(dao)了(le)(le)(le)“商標”和詳細(xi)的(de)技術資料，所(suo)(suo)以我認(ren)為這比自已公(gong)司(si)(si)開(kai)發高(gao)明。1957年(nian)(nian)(nian)(nian)（昭(zhao)和32年(nian)(nian)(nian)(nian)）富(fu)士鐵廠(chang)與U.S.Steel 公(gong)司(si)(si)簽訂(ding)了(le)(le)(le)合同并向政(zheng)府提出了(le)(le)(le)申請(qing)L6,1959年(nian)(nian)(nian)(nian)（昭(zhao)和34年(nian)(nian)(nian)(nian)）被批(pi)準，從(cong)1960年(nian)(nian)(nian)(nian)（昭(zhao)和35年(nian)(nian)(nian)(nian)）開(kai)始(shi)進(jin)行大(da)量生產。 另一方(fang)面(mian)，日本制(zhi)鋼(gang)(gang)(gang)(gang)(gang)所(suo)(suo)按(an)照(zhao)擴大(da)鋼(gang)(gang)(gang)(gang)(gang)板品種的(de)方(fang)針(zhen)，下(xia)(xia)田(tian)(tian)研(yan)究(jiu)(jiu)所(suo)(suo)長注意(yi)到(dao)(dao)了(le)(le)(le)耐候鋼(gang)(gang)(gang)(gang)(gang)，認(ren)為與其(qi)引進(jin)COR-TEN鋼(gang)(gang)(gang)(gang)(gang)不(bu)如自己公(gong)司(si)(si)開(kai)發有(you)利(li)(li)，從(cong)1959年(nian)(nian)(nian)(nian)（昭(zhao)和34年(nian)(nian)(nian)(nian)）起得到(dao)(dao)了(le)(le)(le)宮野、石冢等(deng)(deng)的(de)協助，開(kai)發了(le)(le)(le)用鋯(gao)細(xi)化(hua)晶(jing)粒和強(qiang)化(hua)的(de)新鋼(gang)(gang)(gang)(gang)(gang)種，命(ming)名(ming)為ZIRTEN鋼(gang)(gang)(gang)(gang)(gang)。雖然YAW-TEN 鋼(gang)(gang)(gang)(gang)(gang)和ZIRTEN鋼(gang)(gang)(gang)(gang)(gang)于1963年(nian)(nian)(nian)(nian)（昭(zhao)和38年(nian)(nian)(nian)(nian)）發表(biao)了(le)(le)(le)專利(li)(li)公(gong)告(gao)，可是在銷(xiao)售方(fang)面(mian)都(dou)趕不(bu)上技術引進(jin)的(de)COR-TEN鋼(gang)(gang)(gang)(gang)(gang)。 以后，川崎(qi)制(zhi)鐵、神(shen)戶(hu)制(zhi)鋼(gang)(gang)(gang)(gang)(gang)、住友金屬等(deng)(deng)公(gong)司(si)(si)都(dou)相繼(ji)在本公(gong)司(si)(si)進(jin)行了(le)(le)(le)開(kai)發。

3. 耐候(hou)鋼的誕(dan)生

 a. 車輛薄(bo)板(ban)的研制

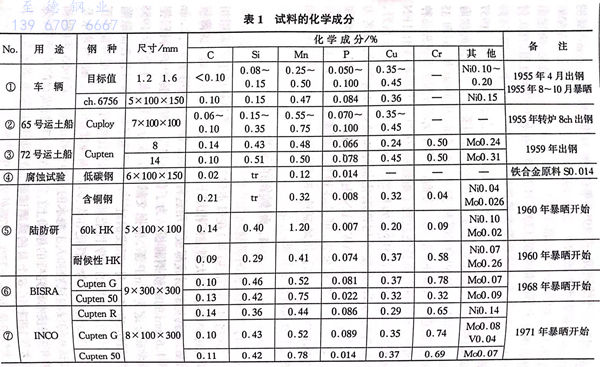

  1955年（昭和30年）在日本鋼(gang)管公司，薄(bo)鋼(gang)板的(de)(de)(de)生產(chan)采用川崎的(de)(de)(de)轉(zhuan)(zhuan)爐熔煉，在大(da)型(xing)工(gong)廠把用下(xia)鑄法澆注的(de)(de)(de)1噸鋼(gang)錠加工(gong)成(cheng)薄(bo)板坯后，在鶴(he)見軋制成(cheng)薄(bo)板。用這種方式試(shi)制了(le)車(che)輛用厚(hou)度(du)1.2 mm及1.6mm的(de)(de)(de)耐候鋼(gang)薄(bo)板。 為了(le)低(di)廉和發揮酸性轉(zhuan)(zhuan)爐的(de)(de)(de)特(te)征(zheng)，把化學成(cheng)分定為Cu-P系，根據文獻確定成(cheng)分含量（表(biao)10)于1955年（昭和30年4月）制成(cheng)鋼(gang)材。鎳是為了(le)防(fang)止銅(tong)引起表(biao)面(mian)缺(que)陷(xian)而加入的(de)(de)(de)。薄(bo)板的(de)(de)(de)力學性能和碳素鋼(gang)相比沒有變化。 把薄(bo)板坯正火(huo)處理(li)后檢(jian)驗(yan)了(le)力學性能和焊接(jie)性，腐(fu)蝕(shi)試(shi)驗(yan)進(jin)行了(le)酸、自來(lai)水及食鹽水的(de)(de)(de)浸泡試(shi)驗(yan)和人工(gong)海水的(de)(de)(de)干濕交替試(shi)驗(yan)。于1955年（昭和30年）在技術研究所的(de)(de)(de)屋頂上（工(gong)廠大(da)氣）和新成(cheng)寮(liao)的(de)(de)(de)院子里（郊(jiao)外大(da)氣）進(jin)行了(le)6個月的(de)(de)(de)暴曬試(shi)驗(yan)，結果證明比碳素鋼(gang)優秀，在工(gong)廠大(da)氣中是14%～22%,在郊(jiao)外大(da)氣中是5%。

 b. 耐蝕鋼的基(ji)礎(chu)研(yan)究(jiu)（第一(yi)次研(yan)究(jiu)）

  同(tong)樣(yang)在(zai)1955年（昭(zhao)和30年）稍晚(wan)于上(shang)述(shu)研(yan)(yan)究(jiu)，開(kai)始(shi)了“耐(nai)蝕(shi)鋼的(de)基(ji)礎研(yan)(yan)究(jiu)”。目的(de)是為(wei)了開(kai)發在(zai)大氣(qi)、水、海水等普通環(huan)境(jing)下耐(nai)蝕(shi)性優秀的(de)鋼。把向低(di)碳(tan)鎮(zhen)靜鋼中單獨或(huo)者組合(he)添加了Si(0.5～1.8)、Mn(0.8~1.2)、Cu(0.4)、P(0.08~0.16)、Cr(1.0)、Ni（0.5)(各為(wei)％）等20種(zhong)鋼作為(wei)試料。研(yan)(yan)究(jiu)結(jie)果(guo)簡述(shu)如下。

 ①. 耐(nai)候性

  在工(gong)廠(chang)大氣中［1963年(nian)（昭和38年(nian)8月6日開始）］的(de)腐蝕是郊(jiao)外大氣［1955年(nian)（昭和30年(nian)10月10日開始）］的(de)一(yi)倍以上，化學成分的(de)影響明(ming)顯地顯現出來，P、Cu、Cr有(you)效，Cu-P系(xi)Mn-Cu-P系(xi)、Si-Cu-P-Cr-Ni系(xi)鋼的(de)腐蝕是普通鋼的(de)75%~60%(圖1)。約1%的(de)錳有(you)害，鎳長(chang)期有(you)效，硅在郊(jiao)外大氣中特別有(you)效。

  ②. 耐酸性

   在硫酸、鹽酸中(zhong)磷非常有害，在硝酸中(zhong)硅稍微(wei)有效。

  ③. 對3%食鹽水、自來水、人工海水的耐蝕性

  在浸泡試(shi)驗(yan)中(zhong)各(ge)鋼種(zhong)沒有差(cha)別，在干(gan)濕交(jiao)替(ti)試(shi)驗(yan)中(zhong)食鹽水和海水中(zhong)結果不一致，可是Ni系(xi)、Cu-P系(xi)、Mn-Cu系(xi)及Mn-Cu-P-Cr系(xi)對于二者來說對比結果良好。

  ④. 力學性能和焊接性:

  磷(lin)和硫有降低韌性(xing)的傾(qing)向，可是轉(zhuan)爐(lu)生產(chan)(chan)的8mm鋼板(ban)、平爐(lu)生產(chan)(chan)的25mm鋼板(ban)良好，焊(han)接(jie)如果使用低氫系的焊(han)條則沒有問題。

 c. 造(zao)船耐蝕鋼的批量生產研究

  1955年(nian)(nian)(nian)(nian)(nian)（昭和(he)30年(nian)(nian)(nian)(nian)(nian)2月12日）小(xiao)(xiao)巖(yan)來訪，因(yin)為(wei)(wei)他想在第二(er)港口建(jian)設局(ju)橫(heng)濱整備事(shi)務所直(zhi)接(jie)經營(ying)建(jian)造的(de)(de)(de)(de)(de)(de)(de)(de)挖泥運土(tu)船上試(shi)(shi)用(yong)耐(nai)蝕(shi)(shi)鋼(gang)(gang)，所以(yi)提(ti)出了生(sheng)(sheng)產約(yue)(yue)50t8mm厚鋼(gang)(gang)板(ban)的(de)(de)(de)(de)(de)(de)(de)(de)要求。那時(shi)上述(shu)的(de)(de)(de)(de)(de)(de)(de)(de)基礎(chu)研(yan)究(jiu)早(zao)已開始，雖然(ran)(ran)因(yin)大(da)(da)氣(qi)暴(bao)曬(shai)的(de)(de)(de)(de)(de)(de)(de)(de)數據不(bu)全而感到(dao)(dao)為(wei)(wei)難，但是(shi)(shi)(shi)因(yin)為(wei)(wei)是(shi)(shi)(shi)難得的(de)(de)(de)(de)(de)(de)(de)(de)良(liang)機，所以(yi)接(jie)受(shou)了。由于(yu)(yu)政府機關(guan)預算(suan)的(de)(de)(de)(de)(de)(de)(de)(de)關(guan)系希望(wang)以(yi)普(pu)(pu)通(tong)(tong)鋼(gang)(gang)的(de)(de)(de)(de)(de)(de)(de)(de)價格(ge)進行(xing)購(gou)入，也(ye)考(kao)慮到(dao)(dao)焊接(jie)作業把強度(du)定(ding)為(wei)(wei)與(yu)普(pu)(pu)通(tong)(tong)鋼(gang)(gang)相(xiang)同。在所進行(xing)的(de)(de)(de)(de)(de)(de)(de)(de)“耐(nai)蝕(shi)(shi)鋼(gang)(gang)的(de)(de)(de)(de)(de)(de)(de)(de)研(yan)究(jiu)”中選擇了經過約(yue)(yue)1個月的(de)(de)(de)(de)(de)(de)(de)(de)人工海水(shui)的(de)(de)(de)(de)(de)(de)(de)(de)干濕(shi)交替試(shi)(shi)驗的(de)(de)(de)(de)(de)(de)(de)(de)結果比(bi)普(pu)(pu)通(tong)(tong)鋼(gang)(gang)好30%~50%、不(bu)含有高(gao)成本鎳或鉻(ge)等成分(fen)的(de)(de)(de)(de)(de)(de)(de)(de)Mn-Cu-P系，考(kao)慮韌(ren)性和(he)焊接(jie)性后(hou)將銅和(he)磷定(ding)為(wei)(wei)下(xia)限(xian)確(que)定(ding)了表(biao)1的(de)(de)(de)(de)(de)(de)(de)(de)目(mu)標值(zhi)。因(yin)為(wei)(wei)沒有用(yong)轉爐(lu)批(pi)(pi)量(liang)生(sheng)(sheng)產高(gao)級鎮靜鋼(gang)(gang)的(de)(de)(de)(de)(de)(de)(de)(de)經驗，所以(yi)從1955年(nian)(nian)(nian)(nian)(nian)（昭和(he)30年(nian)(nian)(nian)(nian)(nian)）的(de)(de)(de)(de)(de)(de)(de)(de)夏季到(dao)(dao)秋季研(yan)究(jiu)了煉鋼(gang)(gang)軋制作業，先后(hou)進行(xing)了3次。從各爐(lu)次取出2根6t鋼(gang)(gang)錠開坯到(dao)(dao)156~160mm厚，在鶴見的(de)(de)(de)(de)(de)(de)(de)(de)厚板(ban)廠軋制成8mmx5'x20'.雖然(ran)(ran)因(yin)表(biao)面氣(qi)泡多次發(fa)生(sheng)(sheng)橫(heng)裂(lie)，可是(shi)(shi)(shi)最終實現(xian)了批(pi)(pi)量(liang)生(sheng)(sheng)產的(de)(de)(de)(de)(de)(de)(de)(de)目(mu)標。強度(du)分(fen)別是(shi)(shi)(shi)屈服強度(du)329~368 MPa(33.5~37.5kg/m㎡),抗拉強度(du)461~490 MPa(47~50kg/m㎡),伸長率(lv)26%~28%.V形缺口沖擊值(zhi)P高(gao)的(de)(de)(de)(de)(de)(de)(de)(de)爐(lu)次Tr15(吸收功15ft-lb時(shi)的(de)(de)(de)(de)(de)(de)(de)(de)溫度(du)）是(shi)(shi)(shi)－20℃,而大(da)(da)半(ban)是(shi)(shi)(shi)－40℃以(yi)下(xia)，焊接(jie)性與(yu)普(pu)(pu)通(tong)(tong)鋼(gang)(gang)沒有多大(da)(da)差別。在甲(jia)板(ban)和(he)外(wai)板(ban)上使用(yong)了“耐(nai)蝕(shi)(shi)鋼(gang)(gang)”的(de)(de)(de)(de)(de)(de)(de)(de)120m3運土(tu)船于(yu)(yu)1956年(nian)(nian)(nian)(nian)(nian)（昭和(he)31年(nian)(nian)(nian)(nian)(nian)）下(xia)水(shui)運行(xing)。在船尾(wei)上安裝(zhuang)了10種(zhong)鋼(gang)(gang)的(de)(de)(de)(de)(de)(de)(de)(de)試(shi)(shi)片從1956年(nian)(nian)(nian)(nian)(nian)（昭和(he)31年(nian)(nian)(nian)(nian)(nian)3月）開始觀(guan)察了1年(nian)(nian)(nian)(nian)(nian)半(ban)的(de)(de)(de)(de)(de)(de)(de)(de)腐(fu)蝕(shi)(shi)情況，除了在鉻(ge)鋼(gang)(gang)上看到(dao)(dao)孔(kong)蝕(shi)(shi)以(yi)外(wai)，在其(qi)他鋼(gang)(gang)種(zhong)之(zhi)間沒有看出差別。然(ran)(ran)而在從1956年(nian)(nian)(nian)(nian)(nian)（昭和(he)31年(nian)(nian)(nian)(nian)(nian)9月）開始的(de)(de)(de)(de)(de)(de)(de)(de)1年(nian)(nian)(nian)(nian)(nian)的(de)(de)(de)(de)(de)(de)(de)(de)暴(bao)曬(shai)試(shi)(shi)驗，工廠和(he)郊外(wai)大(da)(da)氣(qi)中“耐(nai)蝕(shi)(shi)鋼(gang)(gang)”的(de)(de)(de)(de)(de)(de)(de)(de)腐(fu)蝕(shi)(shi)率(lv)分(fen)別是(shi)(shi)(shi)普(pu)(pu)通(tong)(tong)鋼(gang)(gang)的(de)(de)(de)(de)(de)(de)(de)(de)86%和(he)95%。另外(wai)，根據小(xiao)(xiao)巖(yan)連續(xu)進行(xing)約(yue)(yue)8年(nian)(nian)(nian)(nian)(nian)觀(guan)察和(he)用(yong)試(shi)(shi)驗孔(kong)測(ce)定(ding)板(ban)厚的(de)(de)(de)(de)(de)(de)(de)(de)報告,，試(shi)(shi)制的(de)(de)(de)(de)(de)(de)(de)(de)Mn-Cu-P系鋼(gang)(gang)涂漆的(de)(de)(de)(de)(de)(de)(de)(de)損耗、包(bao)括浸(jin)水(shui)部(bu)的(de)(de)(de)(de)(de)(de)(de)(de)孔(kong)蝕(shi)(shi)或點蝕(shi)(shi)、腐(fu)蝕(shi)(shi)減量(liang)等均少。一(yi)般認為(wei)(wei)耐(nai)候鋼(gang)(gang)在被(bei)水(shui)或海水(shui)潤濕(shi)的(de)(de)(de)(de)(de)(de)(de)(de)環境中不(bu)能(neng)生(sheng)(sheng)成良(liang)好的(de)(de)(de)(de)(de)(de)(de)(de)銹層(ceng)，可是(shi)(shi)(shi)也(ye)有對(dui)腐(fu)蝕(shi)(shi)有效的(de)(de)(de)(de)(de)(de)(de)(de)事(shi)實，經12年(nian)(nian)(nian)(nian)(nian)使用(yong)后(hou)的(de)(de)(de)(de)(de)(de)(de)(de)耐(nai)候鋼(gang)(gang)的(de)(de)(de)(de)(de)(de)(de)(de)舵板(ban)部(bu)與(yu)含有0.2%Cu的(de)(de)(de)(de)(de)(de)(de)(de)SS41鋼(gang)(gang)進行(xing)比(bi)較，壽命相(xiang)當于(yu)(yu)1.4倍。

 d. 耐候(hou)鋼的市場銷售

 日(ri)本不銹(xiu)鋼(gang)管公司實現(xian)“耐(nai)蝕(shi)(shi)(shi)鋼(gang)”工業化(hua)的(de)(de)(de)(de)目標(biao)后(hou)，從1957年(nian)（昭(zhao)(zhao)和(he)(he)(he)(he)(he)32年(nian)）開始市場銷售，把鋼(gang)種名(ming)(ming)改為(wei)(wei)“耐(nai)候鋼(gang)”。在(zai)此之前被(bei)稱為(wei)(wei)“高強度(du)耐(nai)蝕(shi)(shi)(shi)低合金鋼(gang)”、“含(han)銅(tong)鋼(gang)”、“大(da)氣耐(nai)蝕(shi)(shi)(shi)鋼(gang)”、“耐(nai)風化(hua)鋼(gang)”等，翻開鐵連發行的(de)(de)(de)(de)月刊(kan)文獻摘錄集“煉鐵技術總覽(lan)”，就可以看到作者(zhe)在(zai)1958年(nian)（昭(zhao)(zhao)和(he)(he)(he)(he)(he)33年(nian)）的(de)(de)(de)(de)報(bao)告中(zhong)(zhong)提(ti)到首先使(shi)用(yong)“耐(nai)候鋼(gang)”名(ming)(ming)稱的(de)(de)(de)(de)是(shi)(shi)嚆(hao)矢(shi)，“耐(nai)候鋼(gang)”名(ming)(ming)稱被(bei)普遍使(shi)用(yong)是(shi)(shi)1963年(nian)（昭(zhao)(zhao)和(he)(he)(he)(he)(he)38年(nian)）以后(hou)。商品名(ming)(ming)因(yin)為(wei)(wei)是(shi)(shi)Cu-P系在(zai)前面加上“Cup”定(ding)為(wei)(wei)“Cuploy”、“Cupten”鋼(gang)。銅(tong)和(he)(he)(he)(he)(he)磷有(you)(you)效的(de)(de)(de)(de)問(wen)題雖然已有(you)(you)定(ding)論，但(dan)是(shi)(shi)在(zai)日(ri)本沒有(you)(you)長(chang)期暴曬的(de)(de)(de)(de)數據。因(yin)此，于1957年(nian)（昭(zhao)(zhao)和(he)(he)(he)(he)(he)32年(nian)）夏季在(zai)鐵道技術研(yan)究所偶(ou)然看到“試驗報(bao)告”時，我感到高興(xing)。報(bao)告中(zhong)(zhong)敘述了(le)從1919年(nian)（大(da)正8年(nian)）經(jing)過了(le)40年(nian)的(de)(de)(de)(de)日(ri)豐線川(chuan)南－高鍋間的(de)(de)(de)(de)小丸川(chuan)橋梁的(de)(de)(de)(de)梁架(jia)上，腐(fu)蝕(shi)(shi)(shi)輕微的(de)(de)(de)(de)部分(fen)銅(tong)和(he)(he)(he)(he)(he)磷分(fen)別含(han)有(you)(you)0.14%和(he)(he)(he)(he)(he)0.02%,比腐(fu)蝕(shi)(shi)(shi)嚴重的(de)(de)(de)(de)部分(fen)0.008%和(he)(he)(he)(he)(he)0.012%高，這是(shi)(shi)珍貴的(de)(de)(de)(de)證據。

 Cuploy鋼(gang)(gang)(gang)除(chu)了(le)用于車輛和(he)護欄等以外，小名濱工(gong)(gong)程事(shi)務(wu)所于1957年(nian)（昭和(he)32年(nian)3月）建(jian)成的(de)50t載重運貨船上也采用了(le)15tCuploy鋼(gang)(gang)(gang)。以后又增加了(le)降低(di)碳改善加工(gong)(gong)性的(de)容器(qi)用鋼(gang)(gang)(gang)，把(ba)磷替“換成鉻提高焊接性的(de)鋼(gang)(gang)(gang)種。關(guan)于以上的(de)“耐蝕鋼(gang)(gang)(gang)的(de)研究(jiu)和(he)“耐候鋼(gang)(gang)(gang)板(ban)的(de)材質(zhi)”［10]于1959年(nian)（昭和(he)34年(nian)）在鐵鋼(gang)(gang)(gang)協會上進(jin)行(xing)了(le)介紹(shao)，而且(qie)八幡制鐵公(gong)司也在第2年(nian)表了(le)Cu-P-Ti系的(de)耐候鋼(gang)(gang)(gang)［19]的(de)研究(jiu)結果。

4. 耐候(hou)高(gao)強度鋼的誕生

 a. 第二次耐蝕鋼(gang)的研究

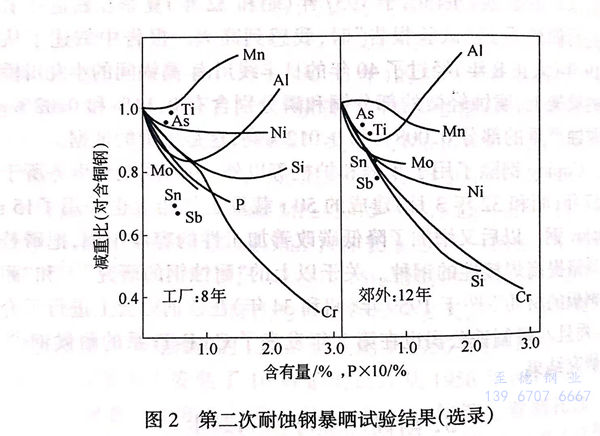

  把探求比Mn-Cu-P系更(geng)優(you)秀的(de)(de)(de)鋼種作為(wei)(wei)(wei)目標，首先全面(mian)地(di)查閱(yue)了(le)(le)50篇以(yi)上(shang)的(de)(de)(de)文獻，發現存在(zai)意見不一(yi)致或數據短(duan)缺的(de)(de)(de)問題，因此(ci)無(wu)論如何也得(de)靠(kao)自己來確定(ding)而沒有(you)(you)別的(de)(de)(de)方法，于(yu)是(shi)(shi)(shi)熔煉(lian)了(le)(le)Cu（～0.66)系，在(zai)銅的(de)(de)(de)基礎(chu)上(shang)添加了(le)(le)Mn(~1.5)、Si(~1.6)、P（～0.134)、Cr(~3)、Ni(~2)、Mo(~1)、Ti(~0.5)、Al(~2.2)、Sb(0.55)、Sn(0.52)、As(0.33)、B(0.009)(各為(wei)(wei)(wei)％）的(de)(de)(de)二元到六(liu)元系的(de)(de)(de)鋼，加上(shang)比較材合計117種鋼的(de)(de)(de)試片按照(zhao)第(di)一(yi)研究進行了(le)(le)各種試驗。大氣暴曬試驗從1957年(nian)（昭(zhao)和32年(nian)4月(yue)）開(kai)始(shi)，在(zai)經過半(ban)年(nian)、3年(nian)、8年(nian)（工(gong)廠(chang)）、12年(nian)（郊外(wai)）試驗之后，測(ce)定(ding)解析了(le)(le)腐蝕量(圖2),作為(wei)(wei)(wei)日本的(de)(de)(de)數據來說，可以(yi)認為(wei)(wei)(wei)是(shi)(shi)(shi)試驗時間最長(chang)而且最詳細的(de)(de)(de)數據。結(jie)果與第(di)一(yi)次研究非常一(yi)致，合金(jin)元素的(de)(de)(de)效果在(zai)工(gong)廠(chang)大氣中的(de)(de)(de)順序(xu)(xu)是(shi)(shi)(shi)P>Cu>Mo>Si、Cr;郊外(wai)大氣中的(de)(de)(de)順序(xu)(xu)是(shi)(shi)(shi)P>Cu>Si>Cr;含P系的(de)(de)(de)銹的(de)(de)(de)外(wai)觀優(you)秀。As、Sb、Sn是(shi)(shi)(shi)有(you)(you)效的(de)(de)(de)，Mn或Al、Ti大量添是(shi)(shi)(shi)有(you)(you)害的(de)(de)(de)。本研究成為(wei)(wei)(wei)了(le)(le)開(kai)發“耐候高強度鋼”的(de)(de)(de)基礎(chu)。

 b. 耐(nai)候(hou)高強度鋼的試(shi)制

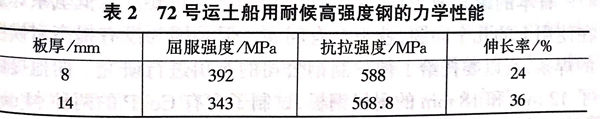

 1959年（昭(zhao)和(he)34年5月(yue)16日）小巖再(zai)次來訪，在第(di)二年3月(yue)預定竣(jun)工的120㎡3的第(di)72號運(yun)土船的外板(ban)(ban)和(he)甲(jia)板(ban)(ban)的一(yi)部分上提出(chu)過(guo)減(jian)重比（對含(han)銅鋼(gang)）試用3噸(dun)8mm厚(hou)的耐(nai)候(hou)鋼(gang)，并希望(wang)用含(han)鉻的“耐(nai)候(hou)高強度鋼(gang)”制造.曾對鉻的效果抱有(you)希望(wang)，可是直到(dao)1965年（昭(zhao)和(he)40年）才把“耐(nai)海(hai)洋環(huan)境性”包括在耐(nai)候(hou)性之中。根據(ju)第(di)二次研究的中間(jian)結(jie)果生產了表(biao)1的Cu-P-Cr-Mo系鋼(gang)，它的力學性能(neng)示于表(biao)2,并在甲(jia)板(ban)(ban)和(he)外板(ban)(ban)的一(yi)部分上使用，4年間(jian)的減(jian)厚(hou)量(liang)是普通(tong)鋼(gang)的一(yi)半。

 因為各種結果都滿意，所以(yi)于1961年(nian)（昭和(he)36年(nian)5月(yue)）開始市售“耐候高強度鋼(gang)Cupten”。“Cuploy”、“Cupten”雖然以(yi)后被改為“CUPLOY”、“CUPTEN”，現在大部分鋼(gang)已(yi)不(bu)含磷成分，但(dan)是仍作為耐候鋼(gang)的商品名在使(shi)用著(zhu)。

 c. 鋼(gang)種(zhong)的多樣化

 以(yi)后(hou)，在第(di)二(er)次(ci)基礎研究中(zhong)追加(jia)(jia)了(le)幾項實(shi)用試(shi)驗。因(yin)為(wei)一般認(ren)為(wei)純凈鋼(gang)(gang)(gang)耐(nai)腐蝕性(xing)強，所(suo)以(yi)對轉爐生產的(de)(de)(de)(de)(de)低碳原鋼(gang)(gang)(gang)（表1)進(jin)(jin)行(xing)了(le)確(que)認(ren)。結果(guo)(guo)證明雖然對硫酸(suan)、鹽酸(suan)耐(nai)蝕性(xing)強，可是耐(nai)候性(xing)有(you)問題。1958年(nian)（昭(zhao)和(he)33年(nian)），用組合添(tian)加(jia)(jia)P、Cr、Cu和(he)Al、Mo、Ni、Ti的(de)(de)(de)(de)(de)47種鋼(gang)(gang)(gang)種開始(shi)進(jin)(jin)行(xing)第(di)三次(ci)暴(bao)曬(shai)(shai)試(shi)驗。4年(nian)后(hou)的(de)(de)(de)(de)(de)試(shi)驗結果(guo)(guo)證明：P-Cu-Cr系(xi)添(tian)加(jia)(jia)多量的(de)(de)(de)(de)(de)A1(0.3%~1.6%)在工廠大氣(qi)中(zhong)的(de)(de)(de)(de)(de)結果(guo)(guo)不好；Cu-P系(xi)酸(suan)洗材或未酸(suan)洗材長期沒有(you)看出差別；0.095%以(yi)下(xia)的(de)(de)(de)(de)(de)磷(lin)或1.5%以(yi)下(xia)的(de)(de)(de)(de)(de)鉻越多越有(you)效，銅和(he)磷(lin)并用效果(guo)(guo)顯(xian)著(zhu)。在1961年(nian)（昭(zhao)和(he)36年(nian)），為(wei)了(le)與以(yi)前的(de)(de)(de)(de)(de)市售(shou)鋼(gang)(gang)(gang)的(de)(de)(de)(de)(de)性(xing)能進(jin)(jin)行(xing)比較，開始(shi)了(le)第(di)四(si)次(ci)暴(bao)曬(shai)(shai)試(shi)驗。為(wei)適應(ying)1963年(nian)（昭(zhao)和(he)38年(nian)6月）制定的(de)(de)(de)(de)(de)鐵道車輛用國有(you)鐵路的(de)(de)(de)(de)(de)標準，于(yu)1965年(nian)（昭(zhao)和(he)40年(nian)10月）開發成功了(le)含鎳的(de)(de)(de)(de)(de)Cupten R鋼(gang)(gang)(gang)，1966年(nian)（昭(zhao)和(he)41年(nian)6月）正式在JRS上(shang)登錄，并且(qie)為(wei)滿足(zu)加(jia)(jia)工性(xing)的(de)(de)(de)(de)(de)要求(qiu)生產了(le)降低碳的(de)(de)(de)(de)(de)CuptenR鋼(gang)(gang)(gang)，出自(zi)于(yu)對焊接性(xing)的(de)(de)(de)(de)(de)重(zhong)視生產了(le)不含磷(lin)的(de)(de)(de)(de)(de)Cu-Cr-Mo系(xi)鋼(gang)(gang)(gang)（需要時添(tian)加(jia)(jia)釩）。

5. 焊(han)接(jie)材料和表面處理的開發以及委托第(di)三者進(jin)行的暴曬試驗(yan)

 日(ri)本的耐(nai)候(hou)(hou)(hou)鋼一直(zhi)是把焊(han)接作(zuo)為(wei)前提(ti)，只(zhi)要(yao)注(zhu)意(yi)低氫系焊(han)條(tiao)在使用上的幾個(ge)問(wen)題，就不(bu)會有問(wen)題。但(dan)是因為(wei)沒有提(ti)高(gao)耐(nai)候(hou)(hou)(hou)性的焊(han)條(tiao)，所(suo)以(yi)委托給了(le)神戶制鋼公司的有川(chuan)進(jin)行研究。向他提(ti)供(gong)了(le)12mm和(he)18mm的耐(nai)候(hou)(hou)(hou)鋼板，試制了(le)含有Cu、P的兩種Φ4mm的焊(han)條(tiao)，檢驗(yan)了(le)焊(han)接時的裂(lie)紋（Fisco法）、焊(han)縫(feng)性能、焊(han)接金屬(shu)的耐(nai)候(hou)(hou)(hou)性（保持30℃、250h)等(deng)，成(cheng)功地開發了(le)能夠(gou)滿足(zu)需(xu)要(yao)的焊(han)條(tiao),以(yi)后還(huan)協助(zhu)進(jin)行了(le)改進(jin)。

 因為苛刻的(de)(de)(de)氣候(hou)條件(jian)或(huo)者由(you)于(yu)日(ri)本(ben)人潔癖的(de)(de)(de)民族特(te)點，不愿意看到(dao)色調不均勻或(huo)由(you)銹引起(qi)的(de)(de)(de)污染，裸露(lu)使用(yong)沒有絲(si)毫(hao)發展，因此感到(dao)有必要進行某種表面處(chu)(chu)理(li)(li)，于(yu)是我于(yu)1960年(nian)(nian)（昭和(he)35年(nian)(nian)）夏季訪問(wen)了日(ri)本(ben)磷(lin)化處(chu)(chu)理(li)(li)（パーカライジン）公(gong)司(si)的(de)(de)(de)內野研(yan)究所所長(chang)和(he)德永氏。前年(nian)(nian)秋天富士鐵(tie)(tie)廠的(de)(de)(de)九(jiu)田來公(gong)司(si)探詢(xun)簽訂了研(yan)究合同(tong)，同(tong)年(nian)(nian)春(chun)天八幡制鐵(tie)(tie)公(gong)司(si)的(de)(de)(de)大竹委托了除去初期銹的(de)(de)(de)研(yan)究課題(ti)。由(you)此可見大家都在考慮同(tong)樣的(de)(de)(de)問(wen)題(ti)。磷(lin)化處(chu)(chu)理(li)(li)（パーカライジン）公(gong)司(si)于(yu)1961年(nian)(nian)（昭和(he)36年(nian)(nian)）設計出(chu)了氧化促進法(fa)，1963年(nian)(nian)（昭和(he)38年(nian)(nian)）以后(hou)提(ti)供實(shi)用(yong)，并于(yu)1965年(nian)(nian)（昭和(he)40年(nian)(nian)）開發成功了獨特(te)的(de)(de)(de)處(chu)(chu)理(li)(li)技(ji)術.我認為這對日(ri)本(ben)的(de)(de)(de)耐候(hou)鋼裸露(lu)使用(yong)的(de)(de)(de)普及做出(chu)了很大貢(gong)獻(xian)。

 耐候鋼(gang)是根據長期有計劃的(de)(de)(de)試驗(yan)所掌握的(de)(de)(de)經驗(yan)和知識(shi)而研(yan)制的(de)(de)(de)鋼(gang)種，如果能夠搞清楚(chu)銹(xiu)的(de)(de)(de)生成和腐蝕機(ji)構的(de)(de)(de)話，那么(me)就可以更合(he)理地設計合(he)金成分了(le)(le)。因(yin)此從(cong)1965年(nian)（昭和40年(nian)）開始，松島、上(shang)野兩位推進了(le)(le)銹(xiu)的(de)(de)(de)研(yan)究。銹(xiu)的(de)(de)(de)研(yan)究從(cong)1967年(nian)（昭和42年(nian)）到1968年(nian)（昭和43年(nian)），下平、增子、岡(gang)田、細井、寺(si)前(qian)、小(xiao)若以及其(qi)他人也(ye)在與金屬、鋼(gang)鐵有關的(de)(de)(de)學會上(shang)發表了(le)(le)他們的(de)(de)(de)研(yan)究成果。

 日本各(ge)公司開發的(de)(de)鋼缺(que)乏(fa)長期(qi)的(de)(de)實際的(de)(de)業績，因為沒有正確的(de)(de)耐(nai)候性的(de)(de)促進試驗方法，所以很難(nan)獲(huo)得需要(yao)者的(de)(de)信任。因此委(wei)托有權威的(de)(de)機(ji)關進行了暴曬試驗。

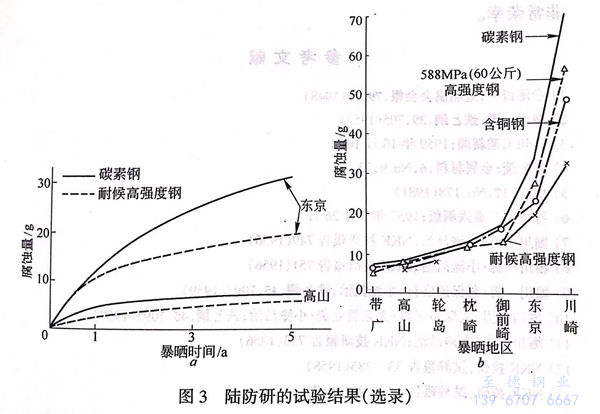

 有知名學者(zhe)參與(yu)的(de)(de)(de)在日(ri)(ri)本(ben)全國7個(ge)地(di)區進行(xing)暴曬(shai)試驗(yan)(yan)的(de)(de)(de)陸(lu)上鐵(tie)骨(gu)構造(zao)物防蝕(shi)研(yan)(yan)究(jiu)會（陸(lu)防研(yan)(yan)）也(ye)與(yu)日(ri)(ri)本(ben)鋼(gang)(gang)管公司有關系(xi)，所以(yi)讓他(ta)們把包括含(han)銅(tong)鋼(gang)(gang)、高(gao)強(qiang)度鋼(gang)(gang)、耐候性高(gao)強(qiang)度鋼(gang)(gang)的(de)(de)(de)試料（表1),從1960~1961年(nian)（昭(zhao)和35~36年(nian)）進行(xing)了5年(nian)的(de)(de)(de)暴曬(shai)試驗(yan)(yan)。圖(tu)3示出結(jie)(jie)果(guo)的(de)(de)(de)一例，該結(jie)(jie)果(guo)常(chang)常(chang)作為(wei)貴重的(de)(de)(de)資料被(bei)引(yin)用，該研(yan)(yan)究(jiu)獲得了1968年(nian)（昭(zhao)和43年(nian)）學振97委的(de)(de)(de)技術獎。然(ran)后又委托給美(mei)國 North Carolina 州的(de)(de)(de)位于Kure Beach的(de)(de)(de) Internation-al Nickel Co.(INCO)的(de)(de)(de)試驗(yan)(yan)場(chang)和英(ying)國倫敦的(de)(de)(de)英(ying)國鋼(gang)(gang)鐵(tie)研(yan)(yan)究(jiu)所（BISRA)進行(xing)了試驗(yan)(yan)（表1).前者(zhe)研(yan)(yan)究(jiu)的(de)(de)(de)是COR-TEN 鋼(gang)(gang)使用過的(de)(de)(de)場(chang)所。1967年(nian)4月14日(ri)(ri)前往(wang)現(xian)場(chang)進行(xing)談判，從1971年(nian)1月開(kai)始進行(xing)暴曬(shai)試驗(yan)(yan)。BISRA于1967年(nian)11月17日(ri)(ri)商洽后，從1968年(nian)初開(kai)始試驗(yan)(yan)，1970年(nian)11月17日(ri)(ri)曾經觀察過現(xian)場(chang)。KureBeach的(de)(de)(de)試驗(yan)(yan)結(jie)(jie)果(guo)表明(ming)與(yu)距海(hai)岸800ft的(de)(de)(de)場(chang)所相比，80ft的(de)(de)(de)場(chang)所的(de)(de)(de)耐候鋼(gang)(gang)的(de)(de)(de)效果(guo)明(ming)顯地(di)顯現(xian)出來，腐蝕(shi)量約為(wei)碳素鋼(gang)(gang)的(de)(de)(de)60%。

6. 結語

  日(ri)(ri)本(ben)(ben)(ben)的(de)(de)(de)(de)(de)(de)氣候容易使(shi)鋼(gang)(gang)(gang)生銹，可是(shi)耐候鋼(gang)(gang)(gang)的(de)(de)(de)(de)(de)(de)引進普(pu)及較(jiao)慢(man)，在(zai)20世(shi)紀(ji)(ji)50年(nian)(nian)(nian)代(dai)（昭和(he)(he)30年(nian)(nian)(nian)代(dai)）勉強開(kai)(kai)(kai)(kai)始(shi)了開(kai)(kai)(kai)(kai)發(fa)和(he)(he)生產(chan)。然而所謂(wei)的(de)(de)(de)(de)(de)(de)耐候鋼(gang)(gang)(gang)裸(luo)露使(shi)用(yong)(yong)進人20世(shi)紀(ji)(ji)60年(nian)(nian)(nian)代(dai)（昭和(he)(he)40年(nian)(nian)(nian)代(dai)）后(hou)還(huan)(huan)是(shi)在(zai)緩(huan)慢(man)地(di)進行(xing)嘗試，由于(yu)經濟不景(jing)氣引起的(de)(de)(de)(de)(de)(de)節能、省力(li)的(de)(de)(de)(de)(de)(de)風潮，使(shi)耐候鋼(gang)(gang)(gang)正式地(di)應用(yong)(yong)于(yu)橋(qiao)梁(liang)，進入20世(shi)紀(ji)(ji)70年(nian)(nian)(nian)代(dai)（昭和(he)(he)50年(nian)(nian)(nian)代(dai)）后(hou)才勉強走上(shang)了正軌。本(ben)(ben)(ben)公司(si)在(zai)開(kai)(kai)(kai)(kai)發(fa)上(shang)花費的(de)(de)(de)(de)(de)(de)人力(li)和(he)(he)財力(li)長期得不到回報。預想(xiang)以外的(de)(de)(de)(de)(de)(de)障礙(ai)是(shi)日(ri)(ri)本(ben)(ben)(ben)人對沒(mei)有(you)(you)實(shi)用(yong)(yong)業(ye)績的(de)(de)(de)(de)(de)(de)產(chan)品持拒絕態(tai)度、不喜歡看到使(shi)用(yong)(yong)初期銹的(de)(de)(de)(de)(de)(de)污染和(he)(he)色調不均(jun)勻的(de)(de)(de)(de)(de)(de)民族(zu)特點或者(zhe)過密(mi)的(de)(de)(de)(de)(de)(de)人口(kou)密(mi)度。像耐候鋼(gang)(gang)(gang)那樣的(de)(de)(de)(de)(de)(de)一般的(de)(de)(de)(de)(de)(de)結構鋼(gang)(gang)(gang)，即(ji)使(shi)標榜本(ben)(ben)(ben)公司(si)的(de)(de)(de)(de)(de)(de)產(chan)品而長期沒(mei)有(you)(you)充分的(de)(de)(de)(de)(de)(de)實(shi)用(yong)(yong)業(ye)的(de)(de)(de)(de)(de)(de)話(hua)，那么既不會(hui)被用(yong)(yong)戶所接受，還(huan)(huan)需(xu)要在(zai)新鋼(gang)(gang)(gang)種的(de)(de)(de)(de)(de)(de)普(pu)及上(shang)做大(da)(da)量的(de)(de)(de)(de)(de)(de)設(she)計指導工作，所以各公司(si)從(cong)最初開(kai)(kai)(kai)(kai)始(shi)，就和(he)(he)知名學者(zhe)或用(yong)(yong)戶結合共同進行(xing)了開(kai)(kai)(kai)(kai)發(fa)。不管怎么說，自己生產(chan)、命名、培(pei)育的(de)(de)(de)(de)(de)(de)鋼(gang)(gang)(gang)已經被用(yong)(yong)在(zai)每天上(shang)班的(de)(de)(de)(de)(de)(de)京(jing)濱大(da)(da)廈［1968年(nian)(nian)(nian)（昭和(he)(he)43年(nian)(nian)(nian)）建(jian)設(she)］等建(jian)筑(zhu)上(shang)，作為技術(shu)人員感到非常榮幸。
